Benutzerhandbuch CA 106
KLING & FREITAG GMBH ©1995 - 2006 Version 5.1, 09.11.2006 Seite 9 von 26
6. Abstrahlverhalten des CA 106 Lautsprechers
Der CA 106 Lautsprecher kann ‚aufrecht’ oder ‚liegend’ (z.B. als Bühnenmonitor)
eingesetzt werden. Die Abstrahlcharakteristik des Lautsprechers kann durch das um
90° drehbare Hochtonhorn verschiedenen Anforderungen angepasst werden.
Anhand unten angeführter Tabelle können Sie erkennen, wie Ihr Horn in einem auf-
recht gestellten Lautsprecher abstrahlt: Zur Ermittlung des Abstrahlverhaltens Ihres
Hochton-Horns, leuchten Sie mit einer Taschenlampe durch die Frontbespannung in
Höhe der Hornposition. Sie werden einen Silberstreifen erkennen, der Ihnen die Horn-
position und damit das Abstrahlverhalten verrät.

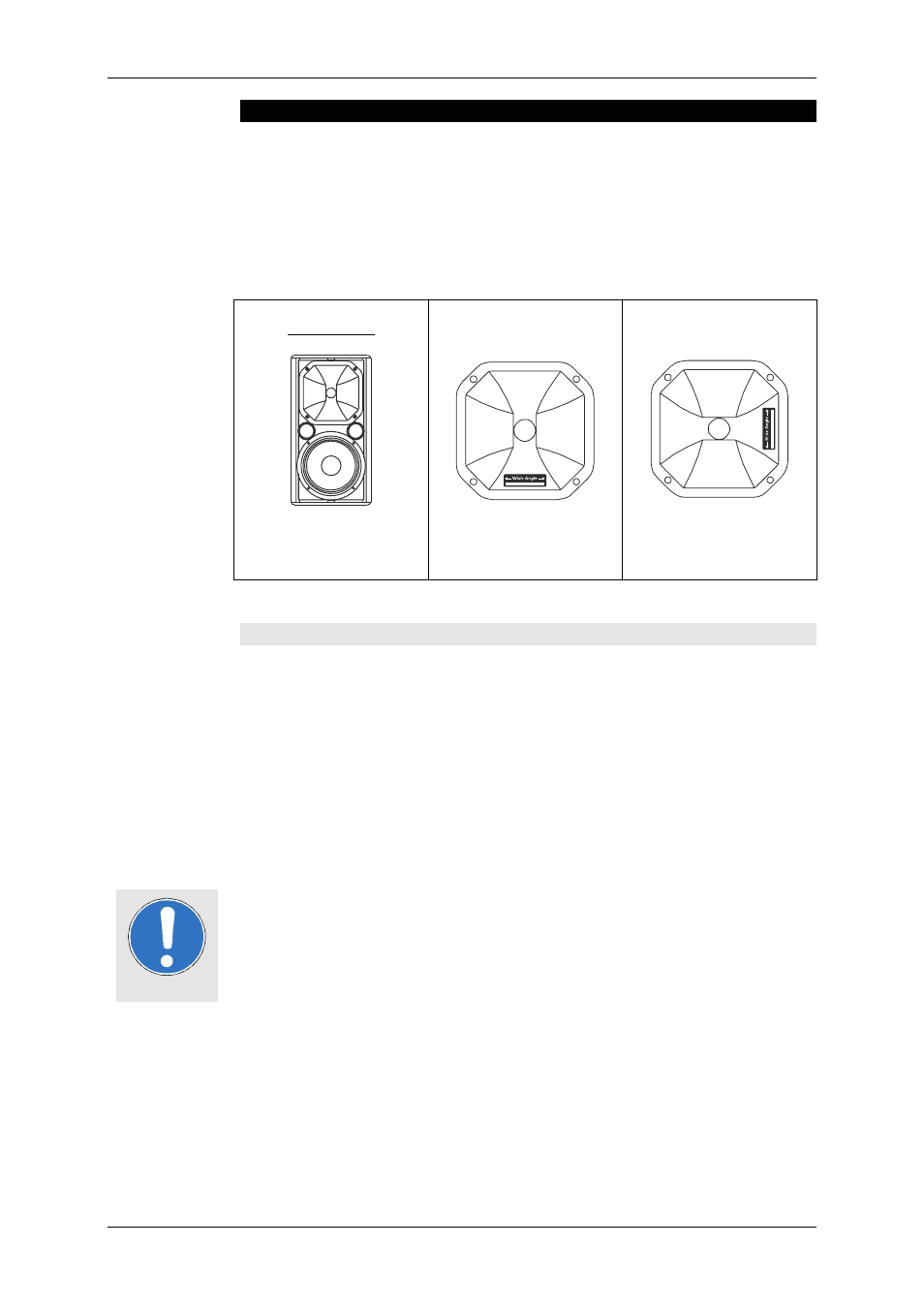

DEFINITION:
Aufrecht stehender
Lautsprecher:
Horn nicht gedreht
Abstrahverhalten:
90° h x 60° v
Horn gedreht
Abstrahverhalten:
60° h x 90° v
6.1 Änderung des Abstrahlverhaltens
Um das Horn zu drehen, gehen Sie wie folgt vor:
1) Entfernen Sie die 2 Gitterbefestigungsschrauben am Deckel und Boden des Laut-
sprechers mit einem 2,5 mm Imbus-Schlüssel und entfernen das Gitter vom Laut-
sprechergehäuse.
2) Entfernen Sie die 4 Schrauben des Hochtonhorns (ebenfalls 2,5 mm Imbus). Ziehen
Sie das Horn nach oben heraus. Falls sich das Horn durch das da unter angebrachte
Moosgummi nicht einfach lösen lässt, lösen Sie das Hochton-Horn, indem sie mit
einem Schraubendreher o.ä. hinter den Hornrand greifen und dieses behutsam
hoch hebeln.
3) Drehen Sie das Horn um 90° und schrauben Sie das Horn wieder fest (ohne Ge-
walt!).
4) Schrauben Sie das Gitter fest.
Falls die Abstrahlcharakteristik des Öfteren gewechselt werden muss, achten Sie darauf,
dass Sie das Horn nicht immer wieder in eine Richtung drehen, da sich sonst die An-
schlusskabel verdrillen und sich die Kontakte des Hochton-Anschlusskabels lösen kön-
nen.
Wichtig
