5 Erweiterte Funktionen
In diesem Kapitel werden einige Funktionen in CON:SEQUENZA+ beschrieben, mit denen Sie die
Leistungsfähigkeit des Programms vollständig nutzen können.
5.1 Hilfsgrafiken hinzufügen
Falls Sie einen Gebäudeplan oder eine Luftaufnahme des Veranstaltungsortes als importfähige
Grafik vorliegen haben, kann dies eine sinnvolle Unterstützung bei der Planung Ihres Projekts
darstellen.

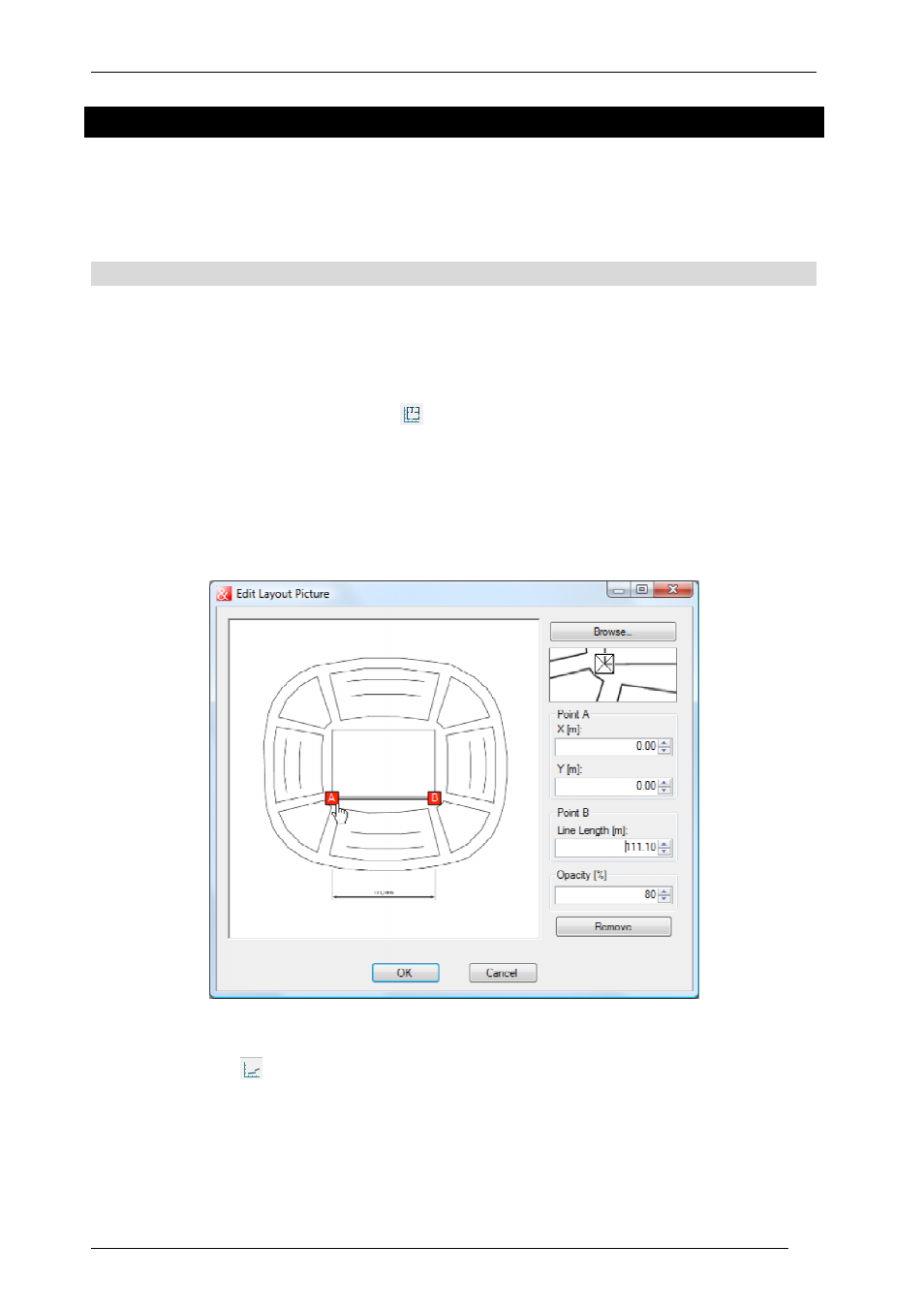

Klicken Sie auf die Schaltfläche Hilfsgrafik : Ein Fenster erscheint und sie werden nach dem
Speicherort des Bildes gefragt. Nachdem Sie das Bild importiert haben, können Sie mit Hilfe der
beiden Griffe A und B eine Linie bekannter Länge in der Grafik markieren und das entsprechende
Maß im Feld Linienlänge eingeben. Außerdem können Sie einen Versatz für Punkt A festlegen,
welcher der XY-Position im Projekt entspricht. Im Feld Deckung stellen Sie den Transparenzgrad
der Grafik ein. Klicken Sie nun OK, um das Bild in die Draufsicht zu übernehmen und zeichnen Sie
dann den Veranstaltungsort auf das Bild.
In der Seitenansicht können Sie für jede Hörerzone eine Hilfsgrafik importieren. Klicken Sie dazu
auf die Schaltfläche in der Seitenansicht. Wenn eine Querschnitt-Zeichnung des
Veranstaltungsortes verfügbar ist, können Sie sie hier verwenden. In diesem Fall lassen sich die DZ-
Koordinaten während des Imports für Punkt A festlegen (relativ zur Vorderkante der Zone entlang
ihrer Mittelachse).
