Bedienungsanleitung “RSD - 7118”
64
PIN TV VCR
1 Audio Ausgang (D) Audio Ausgang (D)
2 N/C Audio Eingang (D)
3 Audio Ausgang (I) Audio Ausgang (I)
4 Audio Masse Audio Masse
5 Blau Masse Masse
6 N/C Audio Eingang (I)
7 Blau Ausgang N/C
8 Spannung Schaltung Spannung Schaltung
9 Grün Masse Masse
10 N/C N/C
11 Grün Ausgang N/C
12 N/C N/C
13 Rot Masse Masse
14 “Fast Blanking” Masse “Fast Blanking” Masse
15 Rote Ausgang N/C
16 “Fast Blanking” Ausgang “Fast Blanking” Eingang
17 Video Masse Video Masse
18 Video Masse Video Masse
19 Video Ausgang Video Ausgang
20 N/C Video Eingang
21 Masse Masse
PIN Descripción
1 N/C
2 RXD (Daten-Eingang)
3 TXD (Daten-Ausgang)
4 N/C
5 Masse
6 N/C
7 N/C
8 N/C
9 N/C
20
18
16
14
12
10
8
6
4
2
1
3
5
7
9
11
13
15
17
19
21
1 3 5
2 4
6 8
7 9

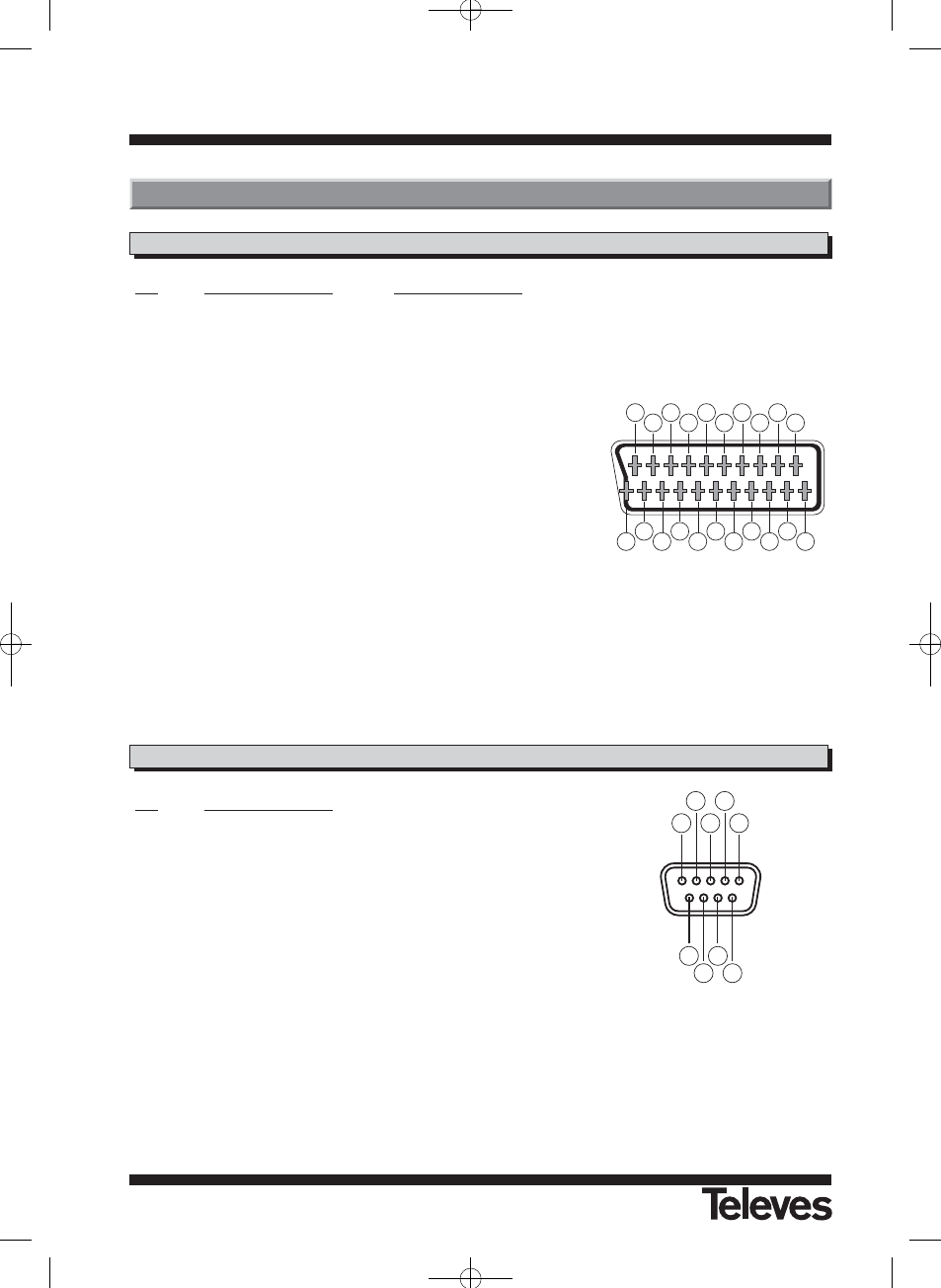

SCART und RS232 Belegung
SCART
RS 232C
