VCR RS232 TV L R
Internal F1:
T2AL 250V
MODEL NO: RSD 7118 220 - 240 V~ 50/60 Hz, 25W
Made in China
LNB IN
IF OUT
POWER
VIDEO OUT
AUDIO OUT
TV OUT ANT IN
7268
Istruzioni per l’uso “RSD - 7118”
8

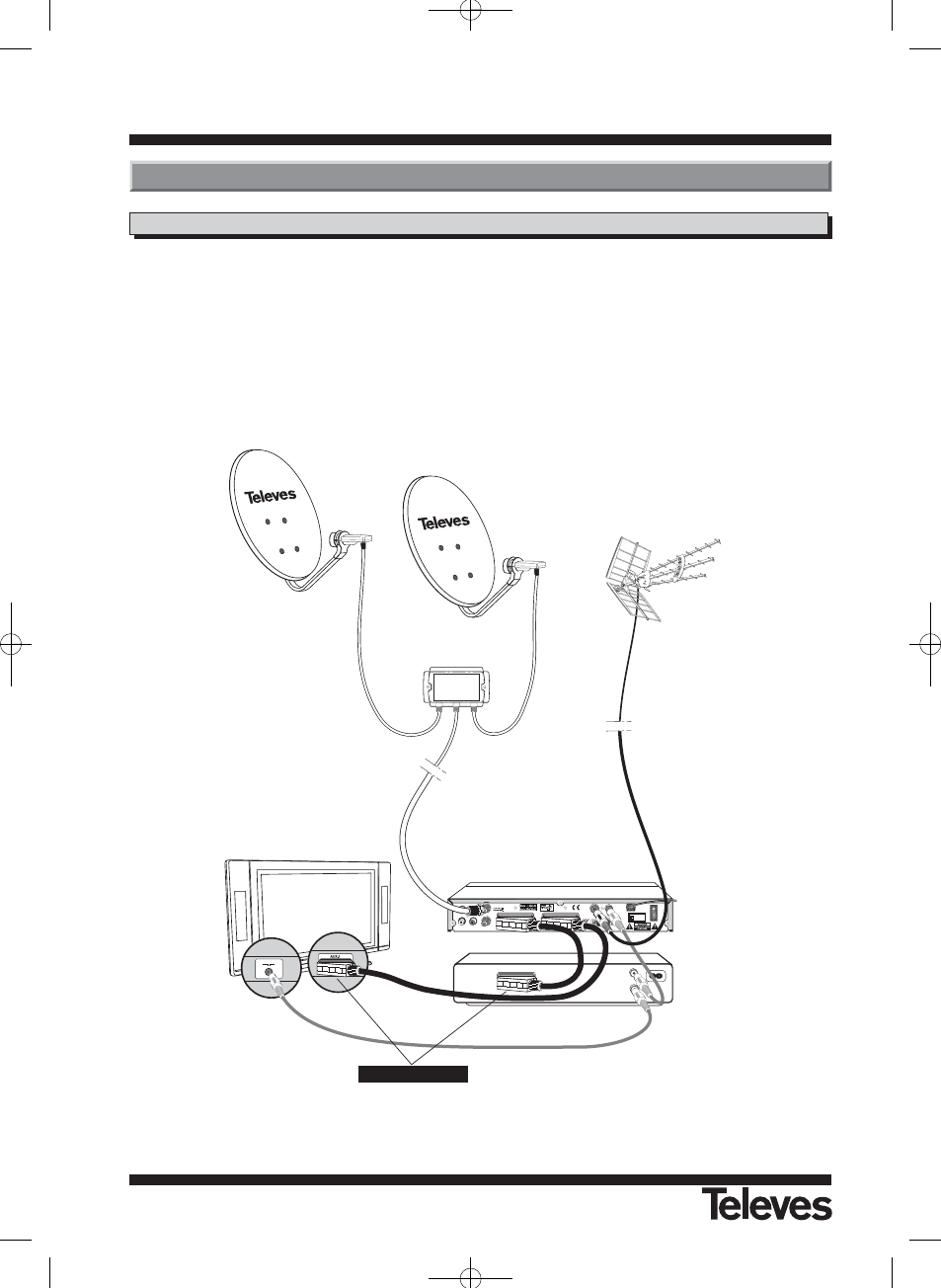

4.1.- Collegamenti da realizzare
4.- Installazione dell’attrezzatura
Ricevimento satellite
Ricevimento terrestre
NON COLLEGARE il
Ricevitore alla rete fino
ad aver finito tutti i
collegamenti dell’unità.
Nota bene:
- Tutti i cavi utilizzati per il collegamento ai Ricevitori saranno del tipo schermato.
Questo paragrafo spiega come si deve
installare il ricevitore di satellite.
Consultare il manuale fornito con l’ap-
parecchio per l'installazione dell’attrez-
zatura esterna, come ad esempio l’an-
tenna. Se si desidera aggiungere nuova
attrezzatura, assicurarsi di leggere la
relativa parte del manuale. 1- Installare l’antenna e fissare la dire-
zione di essa in modo tale che
rimanga precisamente di fronte al
satellite. Dopo questo, collegare il
cavo dell’antenna al ricevitore di
satellite.
2- Collegare il ricevitore di satellite al
TV e alle altre attrezzature periferi-
che.
3- Stabilire gli elementi del menù del
ricevitore in concordanza con il TV e
le attrezzature periferiche.
Adesso il ricevitore è pronto per essere
usato.
VCR
RSD-7118
TV
(Suggerito)
