Produktübersicht
40
Embedded-PC
Architektur des Netzteils CX1100-0004
Diese Netzteil verfügt, abgesehen von der Spannungsversorgung, über folgende Funktionen:
1.
Display 2 x 16 Zeichen
2.
4+1 Navigationsschalter
3.
Non Volatile RAM
4.
E-Bus Anschluss

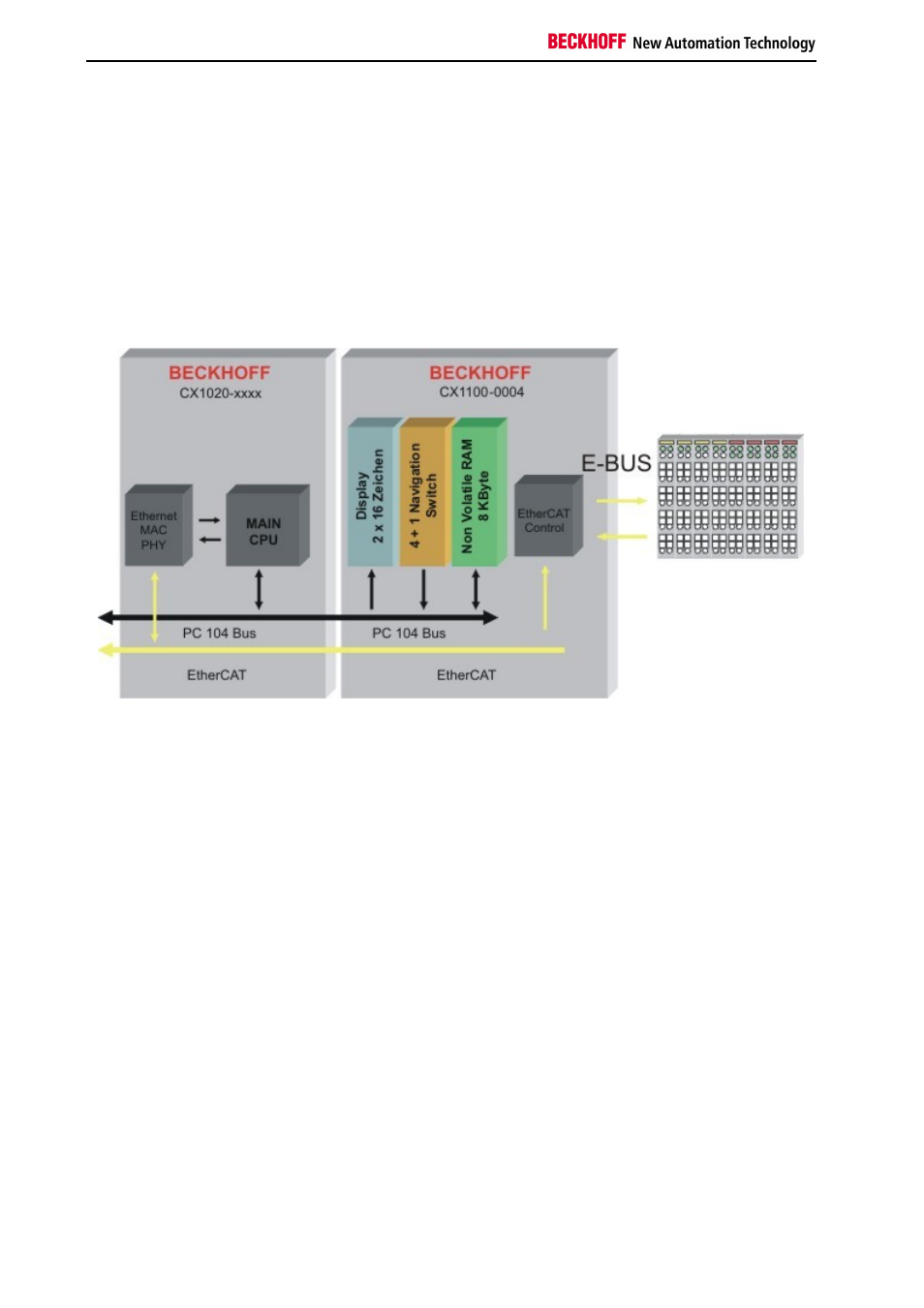

Diese Funktionen werden über den PC104-Bus angesteuert. Das Strukturbild des CX1100-0003 zeigt die
Funktionsblöcke.
Dieses Netzteil verfügt über die Grundfunktionen. Diese sind in der Architekturbeschreibung erläutert. Darüber
hinaus wird der E-Bus unterstützt. Dies geschieht transparent für den Anwender. Das Netzteil leistet eine Umsetzung
der Signale des EtherCAT-Busses auf den E-Bus. Die Kontrolle geschieht über das Programm auf der CPU. Die
Klemmen des E-Busses werden unter TwinCAT analog zu den K-Busklemmen angesteuert.
