Montage und Verdrahtung

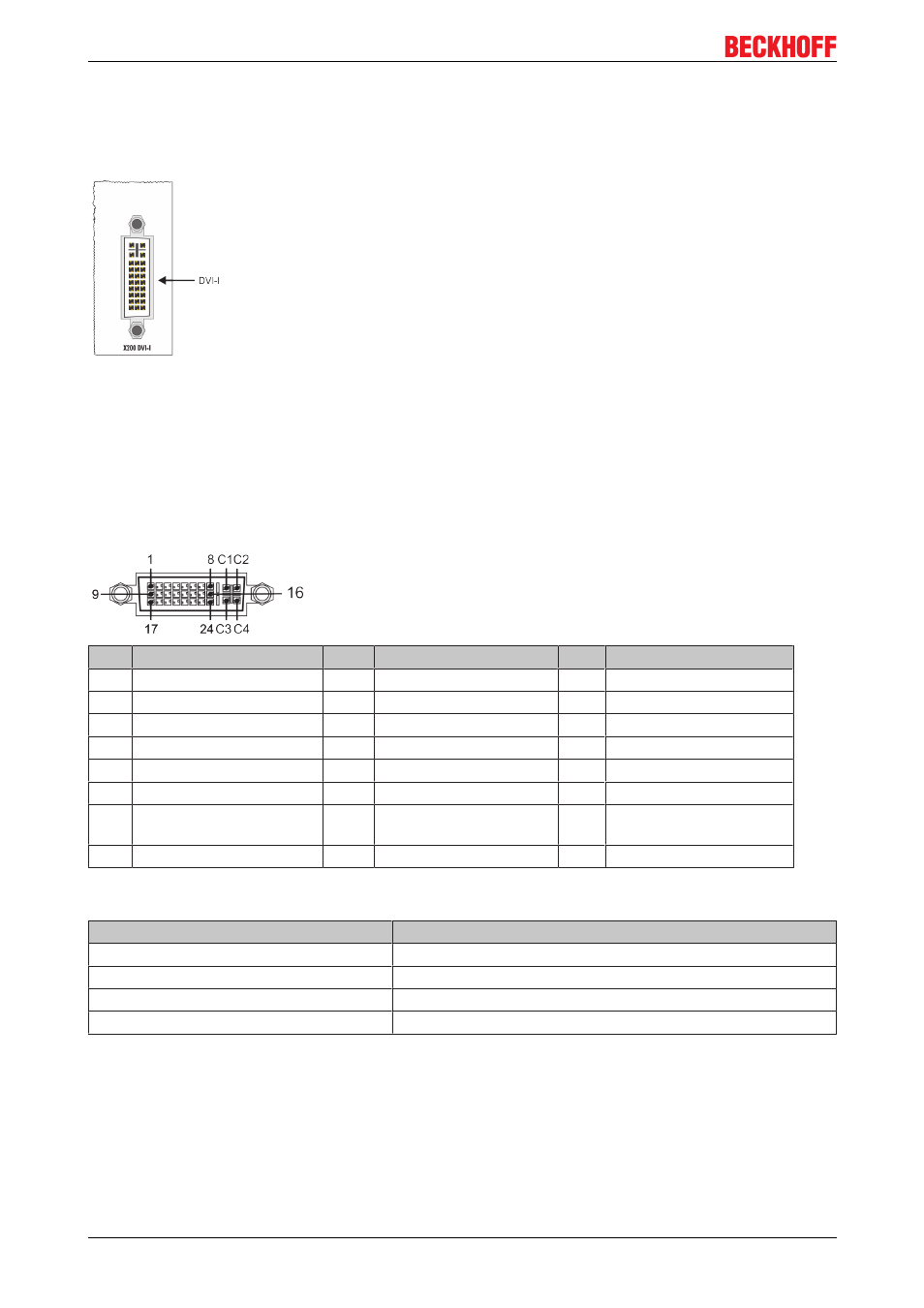

3.7 DVI­I­Anschluss
DVI­I­Anschluss (X200)
Die DVI­I­Schnittstelle überträgt digitale Daten und eignet sich für den Anschluss an digitale oder analoge
Displays. Die Auflösung am Bildschirm oder Beckhoff Control Panel ist abhängig von der Entfernung zum
Anzeigegerät. Die maximale Entfernung beträgt 5 m. Beckhoff bietet verschiedene Panels mit integrierter
„DVI­Verlängerung" an. Damit ist eine Kabellänge bis zu 50 Metern möglich.
DVI­I Buchse
Pin Belegung Pin Belegung Pin Belegung
1 TMDS Data 2­ 9 TMDS Data 1­ 17 TMDS Data 0­
2 TMDS Data 2+ 10 TMDS Data 1+ 18 TMDS Data 0+
3 TMDS Data 2/4 Shield 11 TMDS Data 1/3 Shield 19 TMDS Data 0/5 Shield
4 not connected 12 not connected 20 not connected
5 not connected 13 not connected 21 not connected
6 DDC Clock 14 + 5V Power 22 TMDS Clock Shield
7 DDC Data 15 Ground ( +5V, Analog H/
V Sync) 23 TMDS Clock +
8 Analog Vertical Sync 16 Hot Plug Detect 24 TMDA Clock ­
Pinbelegung Kreuz
Pin Belegung
C1 Analog Red Video Out
C2 Analog Green Video Out
C3 Analog Blue Video Out
C4 Analog Horizontal Sync
Auflösung am Monitor
