Montage und Verdrahtung
3.8 USB­Anschlüsse

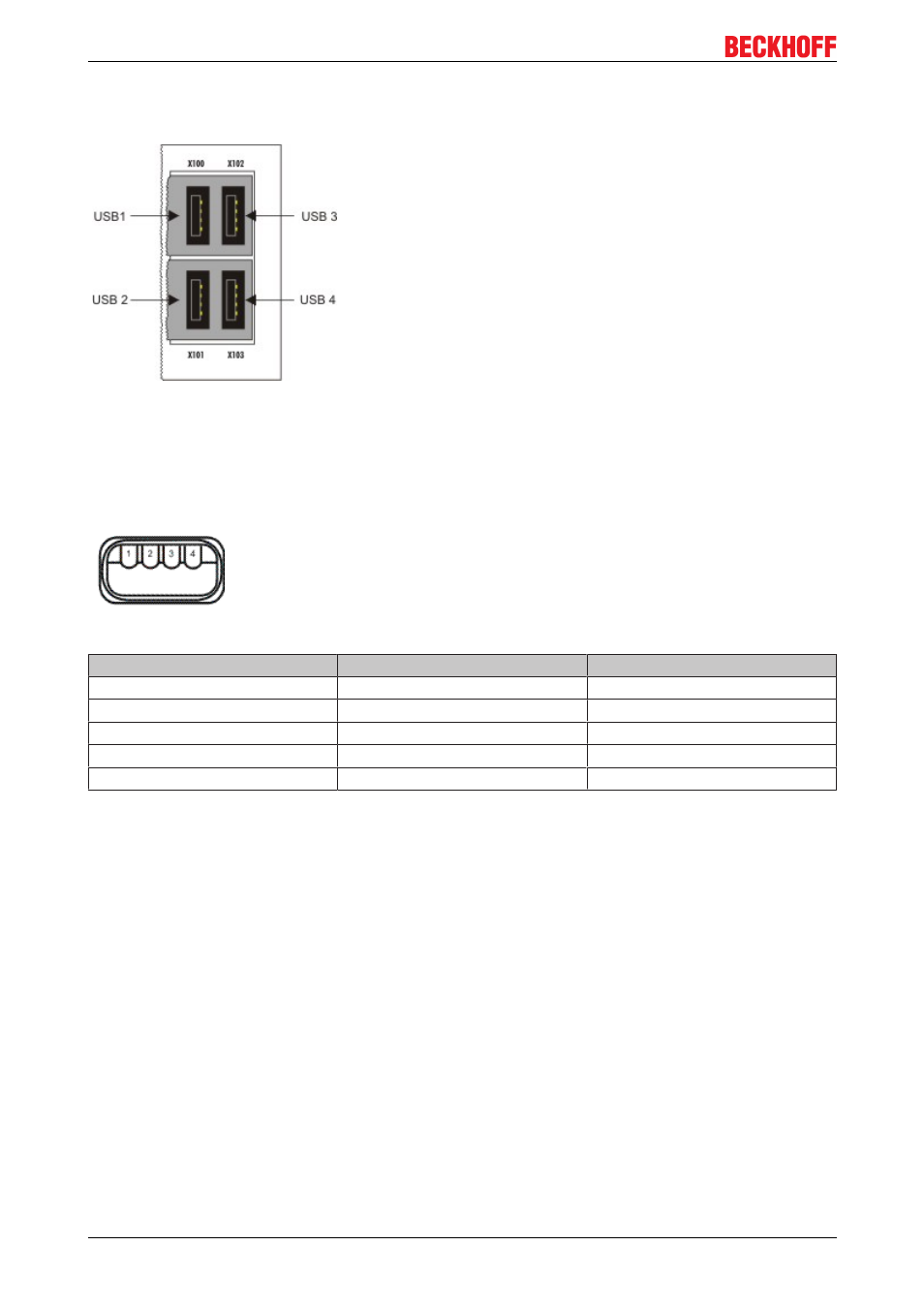

USB Schnittstelle (X100 / X101 / X102 / X103):
Die CX20x0 verfügen über 4 unabhängige USB­Schnittstellen. Hier können Tastaturen, Mäuse,
Touchscreens und andere Eingabegeräte sowie Datenspeicher angeschlossen werden. Dabei ist aus die
Leistungsaufnahme der einzelnen Geräte zu achten: Es können pro Port nicht mehr als 500 mA abgegeben
werden.
Die USB Buchse ist vom Typ A. Die USB Schnittstelle entspricht der USB 2.0 Spezifikation.
Pin Belegung Typische Zuordnung
1 VBUS Red
2 D­ White
3 D+ Green
4 GND Black
Shell Shield Drain Wire
