Installationsanleitung
Montage des Versorgungskabels
Verdrahtung Montieren Sie das Kabel für die Stromversorgung des Control Panels mit
dem mitgelieferten Material zur Steckermontage.

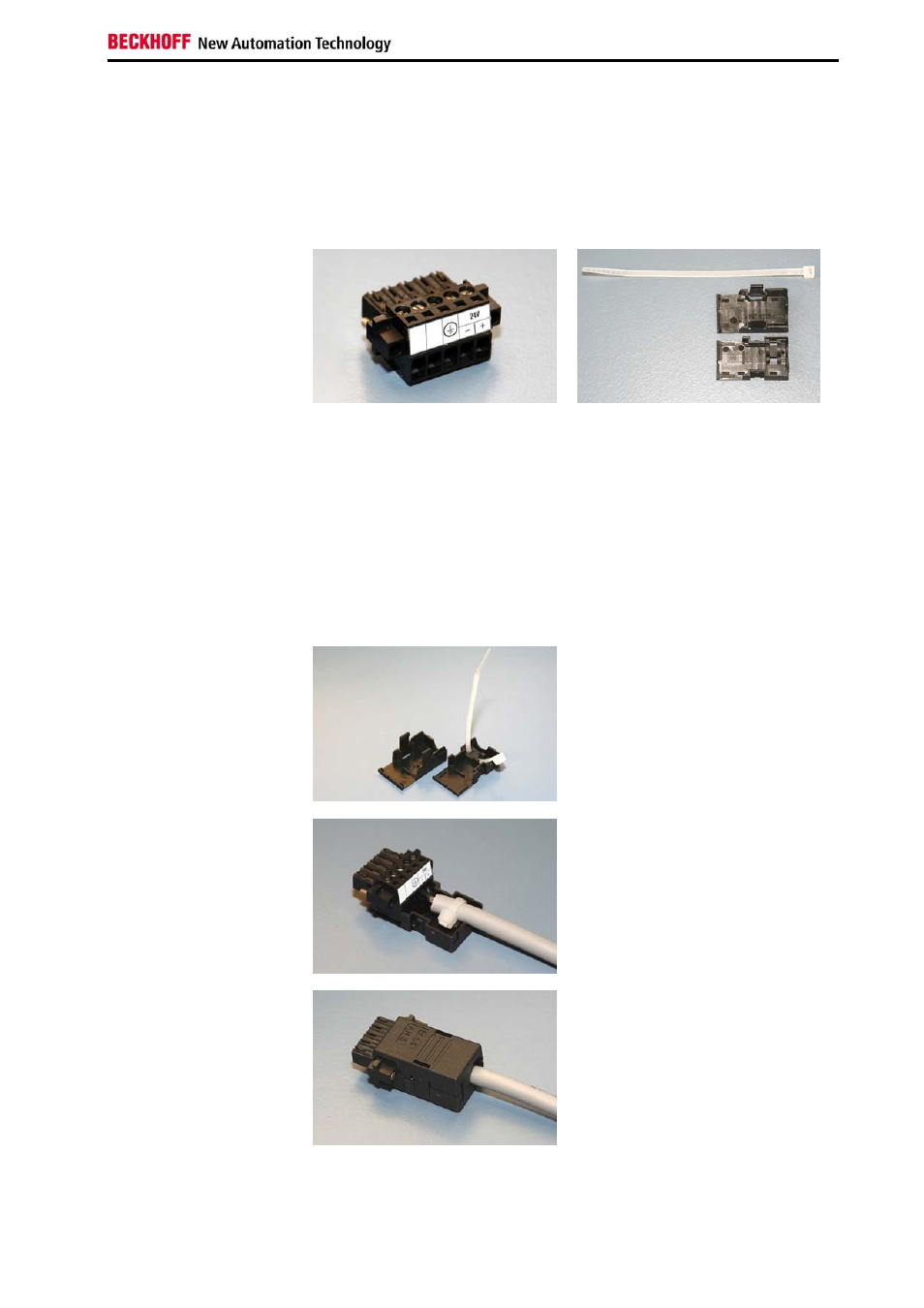

Material zur Steckermontage
Material zur
Steckermontage
Steckerleiste 5-polig
Zugentlastungsgehäuse mit
Kabelbinder
Steckermontage
Leitungsquerschnitt Der Stecker ist für 16 A spezifiziert und kann Leitungsquerschnitte bis
1,5 mm
2 aufnehmen.
Montage eines Steckers
am Kabel So montieren Sie einen Stecker am Kabel:
1. Isolieren Sie die Kabelenden ab (Abisolierlänge 8 – 9 mm).
2. Verschrauben Sie die Kabelenden in der 5-poligen Steckerleiste
gemäß Verdrahtungsplan.
Anbringen der
Zugentlastung
Fädeln Sie den Kabelbinder in das
Unterteil des Zugentlastungs-
gehäuses ein.
Einsetzen der Steckerleiste
Setzen Sie die Steckerleiste in das
Unterteil des Zugentlastungs-
gehäuses ein.
Ziehen Sie den Kabelbinder fest zu
und kneifen Sie die Kunststofflasche
ab.
Befestigung des Gehäuse-
Oberteils
Befestigen Sie das Oberteil des
Zugentlastungsgehäuses, in dem
Sie es auf das Unterteil aufrasten.
