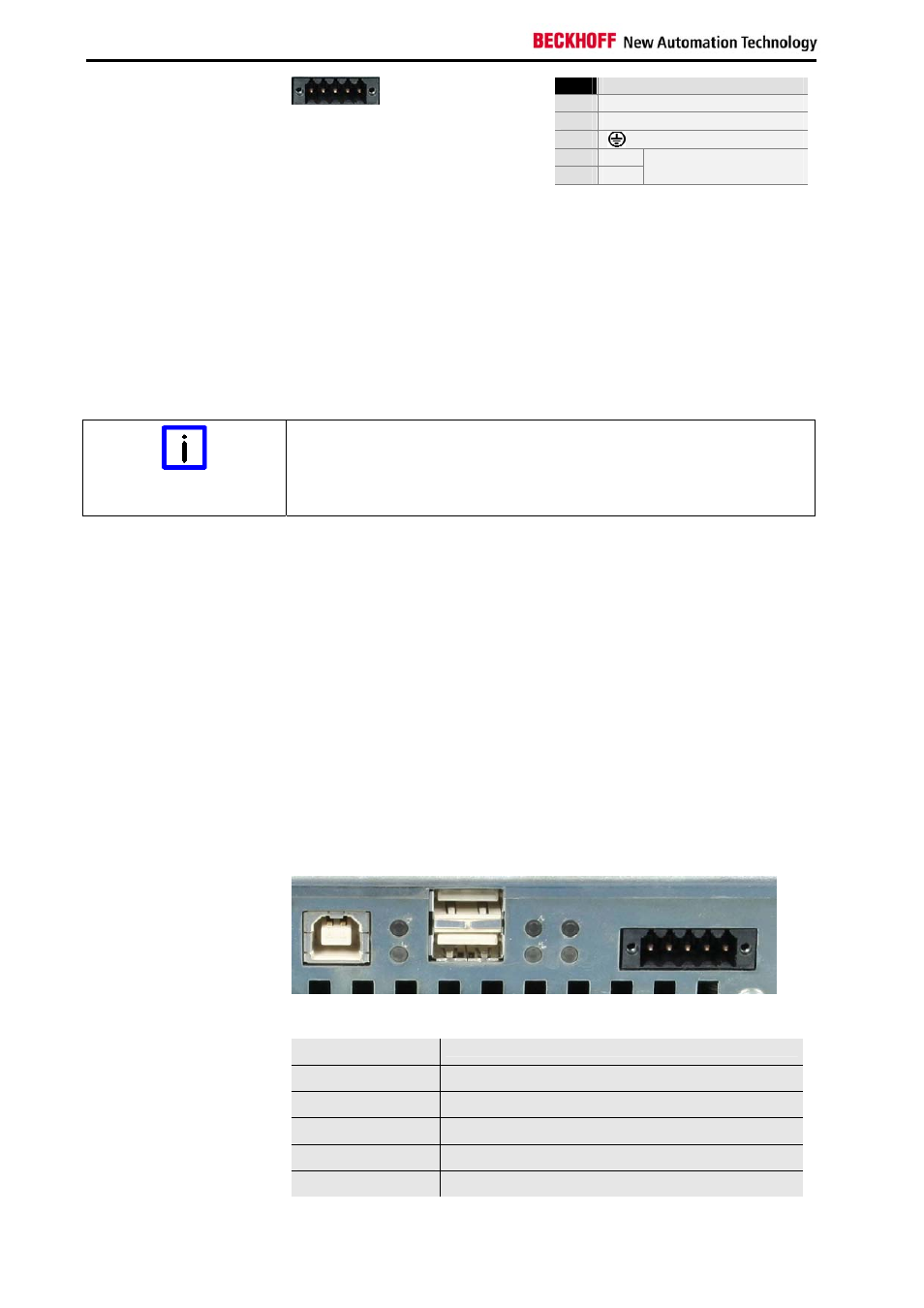

Produktbeschreibung
X106
Power
Buchse 5-pol RM3.50 Sw Schraubkl.
BL3.5/180F (WEIDMÜLLER 1615810000)
Pin Funktion
1 NC
2 NC
3
4 -
5 +
24 V
DC
Versorgungsspannung
Steckerbeschreibung
DVI (Digital Visual Interface)
X101
DVI in Der DVI Anschluss dient der Übertragung des Videosignals vom Industrie-
PC zum Control Panel. Unterstützt wird der rein digitale Teil (DVI-D).
USB-E Eingang
X102
USB-Extended in Die integrierte DVI/ USB Extension Technologie ermöglicht das Absetzen
des Panels bis zu 50 m vom PC. Die Verbindung wird über die Buchsen
DVI in und USB-Extended in hergestellt.
Übertragungsrate für das DDC-File begrenzen
Hinweis
Bei großer Distanz zwischen PC und Control Panel muss die
Übertragungsrate für das DDC-File begrenzt werden.
Siehe hierzu das Kapitel
Einstellen der Übertragungsrate.
USB-Schnittstellen
X103
USB in Mit dem USB Eingang (Stecker-Typ B) wird das Control Panel mit dem
Industrie-PC verbunden. Unterstützt wird die USB2.0-Norm.
X104, X105
USB out Die beiden USB-Schnittstellen (Stecker-Typ A) dienen dem Anschluss von
Peripheriegeräten mit USB-Anschluss. Unterstützt wird die USB2.0-Norm
beim Anschluss des Panels bis 5m, beim Anschluss des Panels ab 5m die
USB1.1-Norm.
Stromversorgung
X106
Power Über die Buchse wird die Stromversorgung des Control Panels hergestellt.
Der Stromversorgungsstecker ist im Lieferumfang enthalten.
Masseverbindung
Masseverbindung Über den Stehbolzen wird die Masseverbindung des Control-Panels
hergestellt.
Status-LEDs
Bedeutung der Status-
LEDs
Im Bereich der Anschlüsse befinden sich die Status-LEDs.
Hub Goodlink (1): USB-Verbindung zum Industrie-PC hergestellt
Hub Suspend (2): Nicht mit LED bestückt
USB 1 (3): USB 1-Schnittstelle in Betrieb
USB 2 (4): USB 2-Schnittstelle in Betrieb
Power Good (5): Eingangsspannung in Ordnung
24 V in (6): Stromversorgung ist hergestellt
5 3 1
X106
2 4 6
8 CP69xx
