Anhang

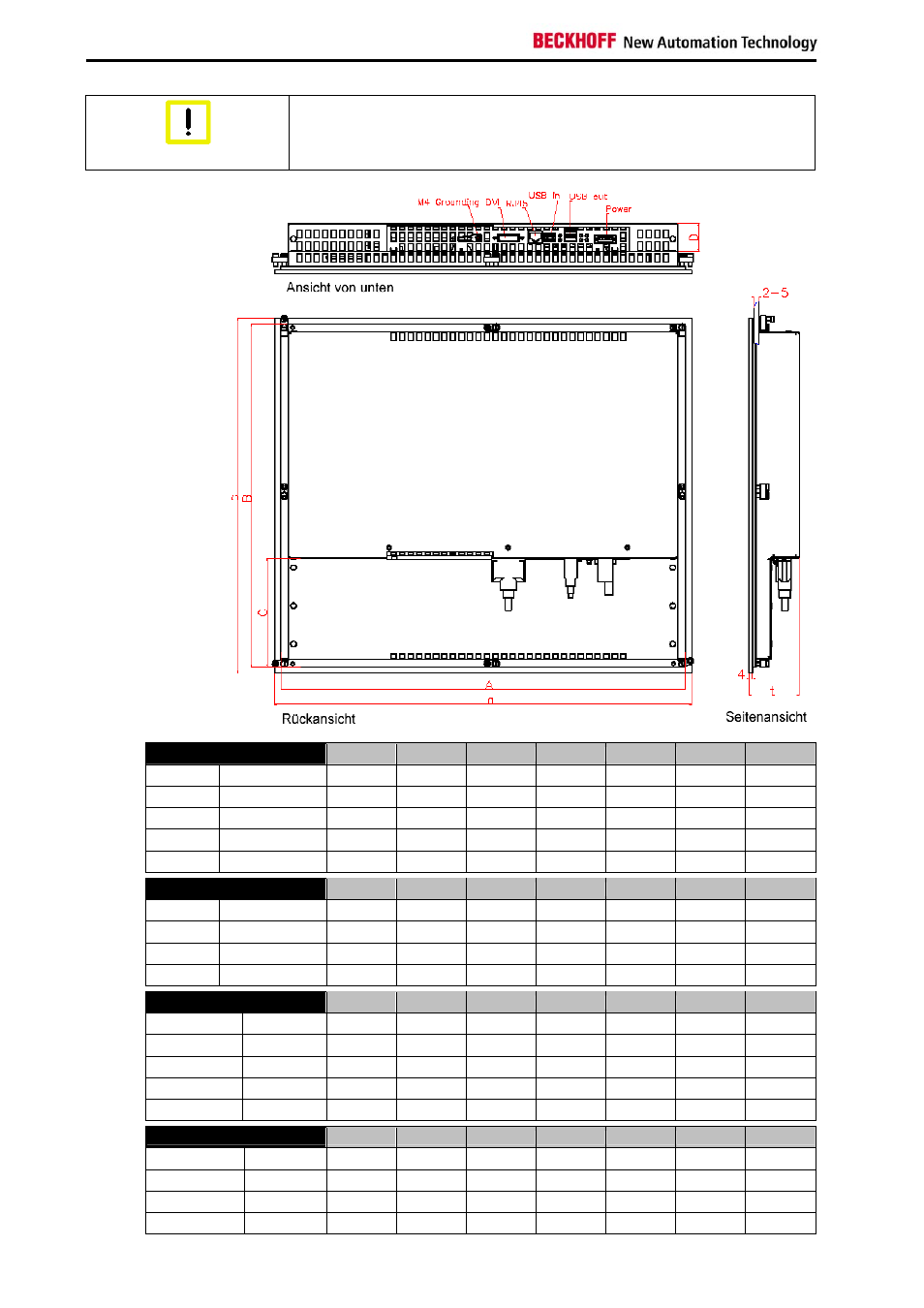

Einbaulage beachten
Achtung
Die Montage des Gerätes muss mit der hier dargestellten Ausrichtung
erfolgen. Alle Maßangaben in mm.
Control Panel
CP69xx
Abmessungen CP690x
a
b
t
A
B
C
D
CP6909
6,5"-Display
240 175 55 226 161 26,6 30,5
CP6901
12"-Display 330 275 58 316 261 24,6 32,5
CP6902
15"-Display 380 315 59 366 301 41,2 33
CP6903
19"-Display 455 390 67 441 376 77,2 33
CP6904
24"-Display 583 411 75 581 409 54,4 33
Abmessungen CP691x
a
b
t
A
B
C
D
CP6919
6,5"-Display 272,3 221 55 258,3 207 70 30,5
CP6911
12"-Display 372,2 342,2 58 358,2 328,2 67 32,5
CP6912
15"-Display 430,4 403 59 416,4 389 86,5 33
CP6913
19"-Display 508,4 463 67 494,4 449 116,2 33
Abmessungen CP692x
a
b
t
A
B
C
D
CP6929
6,5"-Display
340,4 221 55 326,4 207 70 30,5
CP6921
12"-Display
414 336 58 400 322 51,5 32,5
CP6921-0002
12"-Display
444,2 336 58 430,2 322 51,5 32,5
CP6922 15"-Display
519,4 378.2 59 505,4 364,2 70.9 33
CP6923
19“-Display
567,4 434 67 553,4 420 93,5 33
Abmessungen CP693x
a
b
t
A
B
C
D
CP6931 12"-Display
410,4 378,2 58 396,4 364,2 115,7 32,5
CP6931-0002
12"-Display
430,4 378,2 58 416,4 364,2 115,7 32,5
CP6932 15"-Display
489,4 418,2 59 475,4 404,2 128,3 33
CP6933
19"-Display
508,4 543 67 494,4 529 195,8 33
