Produktbeschreibung
Produktbeschreibung
Bestimmungsgemäße Verwendung
Das Control Panel CP69xx ist für den industriellen Einsatz in der
Maschinen- und Anlagentechnik konzipiert. In einem Stahlblech-Gehäuse
mit Aluminium-Front sind ein TFT-Display, Touch Screen/ Pad (optional)
und eine PC-Tastatur (optional) aufgebaut. Der Einbau erfolgt in die Front
von Schaltschränken.
Einsatz nicht im Ex-Bereich!
GEFAHR
Das Control Panel darf nicht im Ex-Bereich eingesetzt werden.

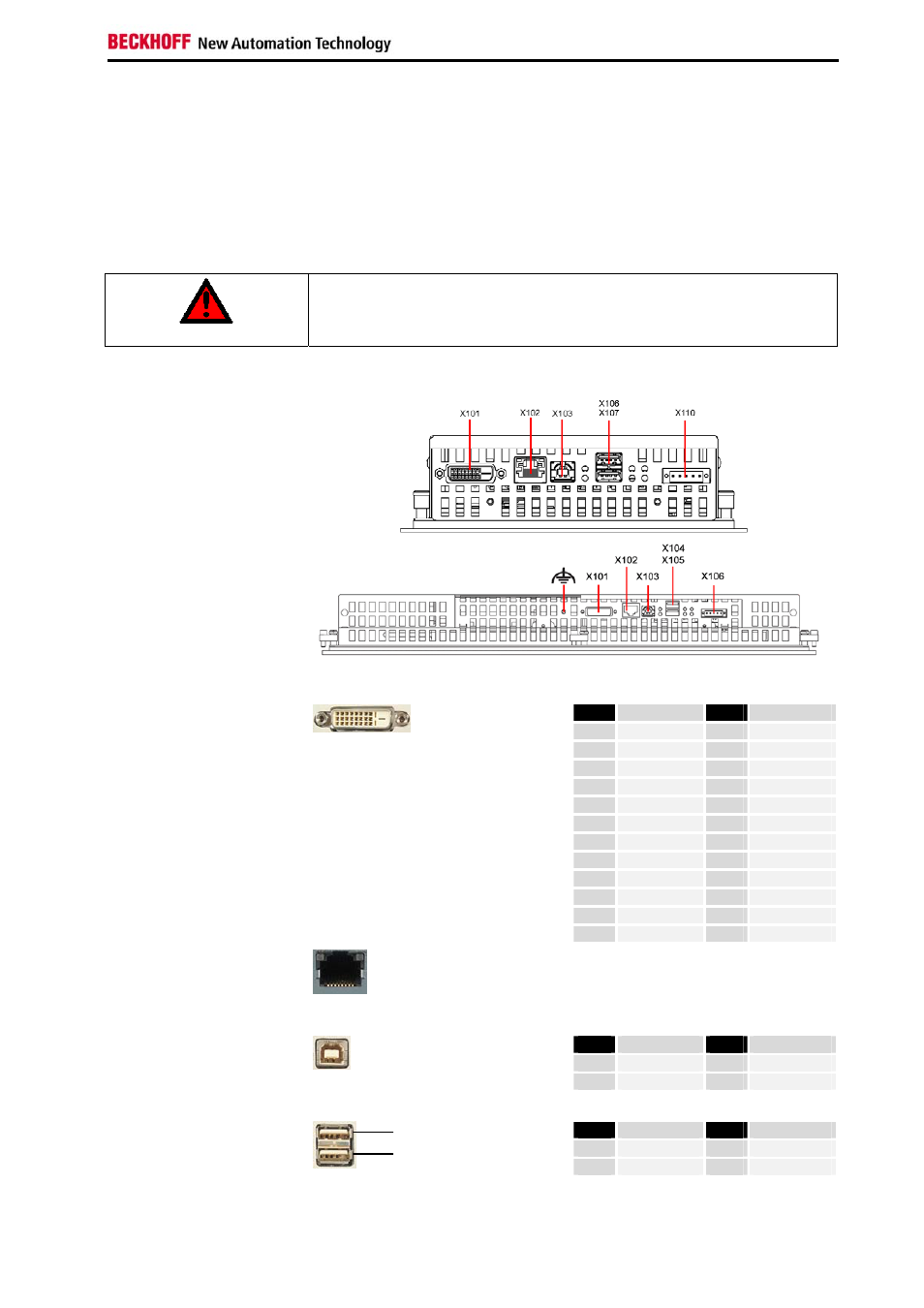

Schnittstellen
Schnittstellen CP6907
mit 5,7“ Display
Schnittstellen CP69xx
mit 6,5“, 12“, 15“, 19“ und
24“ Display
Pinbelegung
Pin
Signal
Pin
Signal
1
Rx2-
13
Rx3+
2
Rx2-
14
+ 5V DVI
3
GND
15
GND
4
Rx4-
16
HPD
5
Rx4+
17
Rx0-
6
DDC CLK
18
Rx0+
7
DDC DAT
19
GND
8
AV SYNC
20
Rx5-
9
Rx1-
21
Rx5+
10
Rx1+
22
GND
11
GND
23
RxC+
X101
DVI in
DVI-D 3 X 8-polig digital Leiterplatten-
Montage (MOLEX 74320-9000 / 74320-9004)
12
Rx3-
24
RxC-
X102
USB-Extended in
Anschluss über Standard-RJ45-Kabel, nicht gekreuzt
Pin
Signal
Pin
Signal
1
5V
3
D+
2
D-
4
GND
X103
USB in
USB Typ-B Leiterplatten-Montage
(FCI 61729-0010B USB Receptacle B-Type)
Pin
Signal
Pin
Signal
1
5V
3
D+
2
D-
4
GND
X104, X105
USB out
USB Typ-A 2-fach Leiterplatten-Montage
(FCI 72309-0030B USB Double Receptacle
A-Type)
X104
X105
