Installationsanleitung
Control Panel anschließen
Explosionsgefahr!
GEFAHR
Die Verbindungen am Control Panel dürfen niemals im
explosionsgefährdeten Bereich verbunden oder getrennt werden!
Explosionsgefahr!
Stromversorgungsstecker
Achtung
Der Stromversorgungsstecker muss gezogen sein!
Lesen Sie die Dokumentation zu den externen Geräten, bevor Sie diese
anschließen!
Während eines Gewitters dürfen Sie die Leitungen weder stecken noch
lösen!
Fassen Sie beim Lösen einer Leitung immer am Stecker an. Ziehen Sie
nicht an der Leitung!
Leitungen anschließen
Die Anschlüsse befinden sich an der Rückseite des Control Panels und
sind im Kapitel
Halten Sie beim Anschließen von Leitungen an das Control Panel die
nachfolgend beschriebene Reihenfolge ein:
• Schalten Sie den Industrie-PC aus.
• Trennen Sie alle anzuschließenden Geräte von der
Stromversorgung.
• Verbinden Sie alle Leitungen am Control Panel und an den
anzuschließenden Geräten.
• Stellen Sie sicher, dass alle Schraubverbindungen zwischen
Steckern und Buchsen einwandfrei festgedreht sind!
• Verbinden Sie alle Geräte wieder mit der Stromversorgung.
Erdungsmaßnahmen
Erdungsmaßnahmen
Erdungsverbindungen leiten Störungen ab, die über externe
Stromversorgungskabel, Signalkabel oder Kabel übertragen werden.

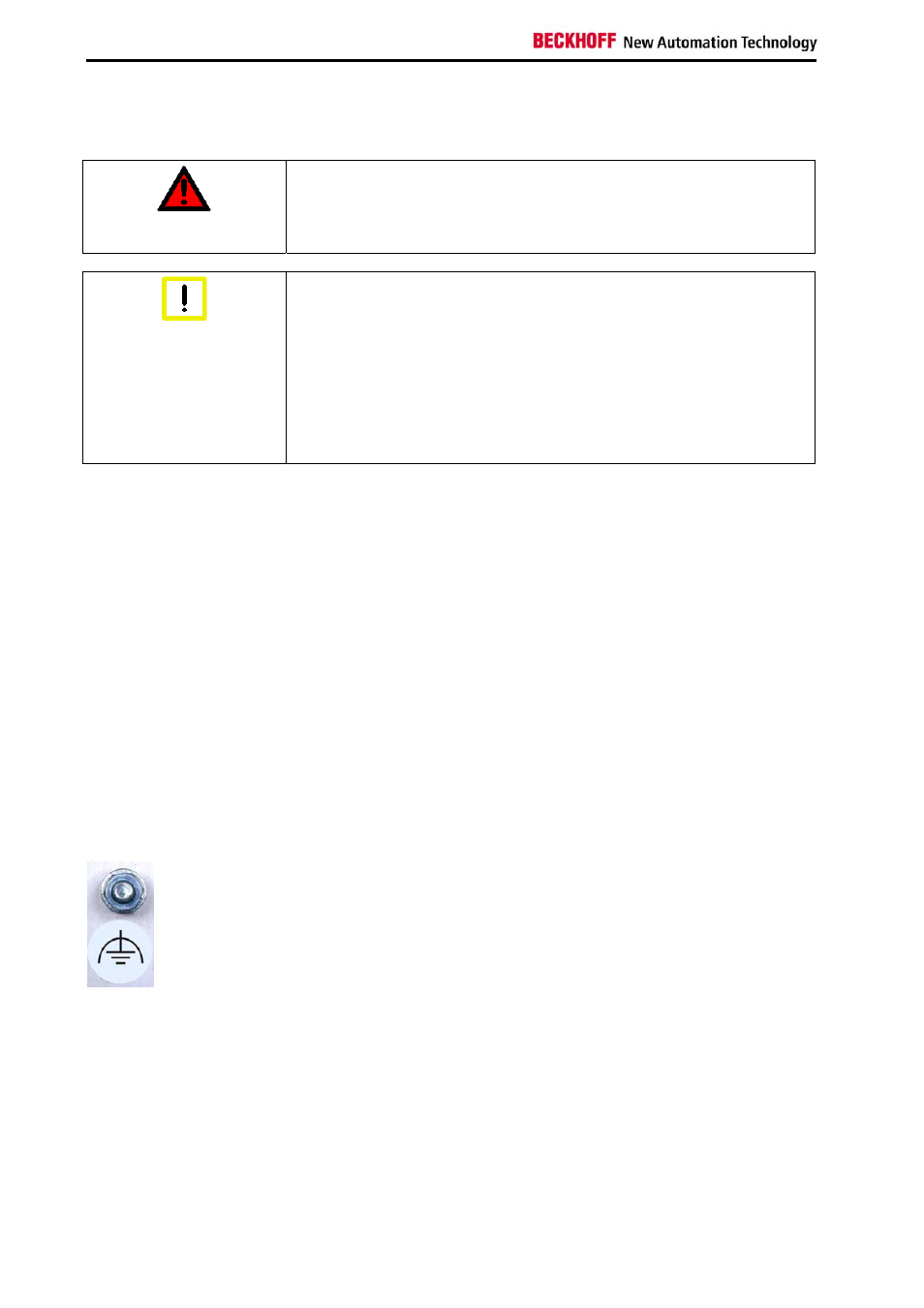

Verbinden Sie den Erdungspunkt am Control Panel-Gehäuse niederohmig
mit dem zentralen Erdungspunkt. Der Erdungsanschluss befindet sich auf
der Gehäuserückseite (siehe Foto links).
14
CP69xx
