Systembeschreibung
KL1904
9
2.1.2 Busklemmen

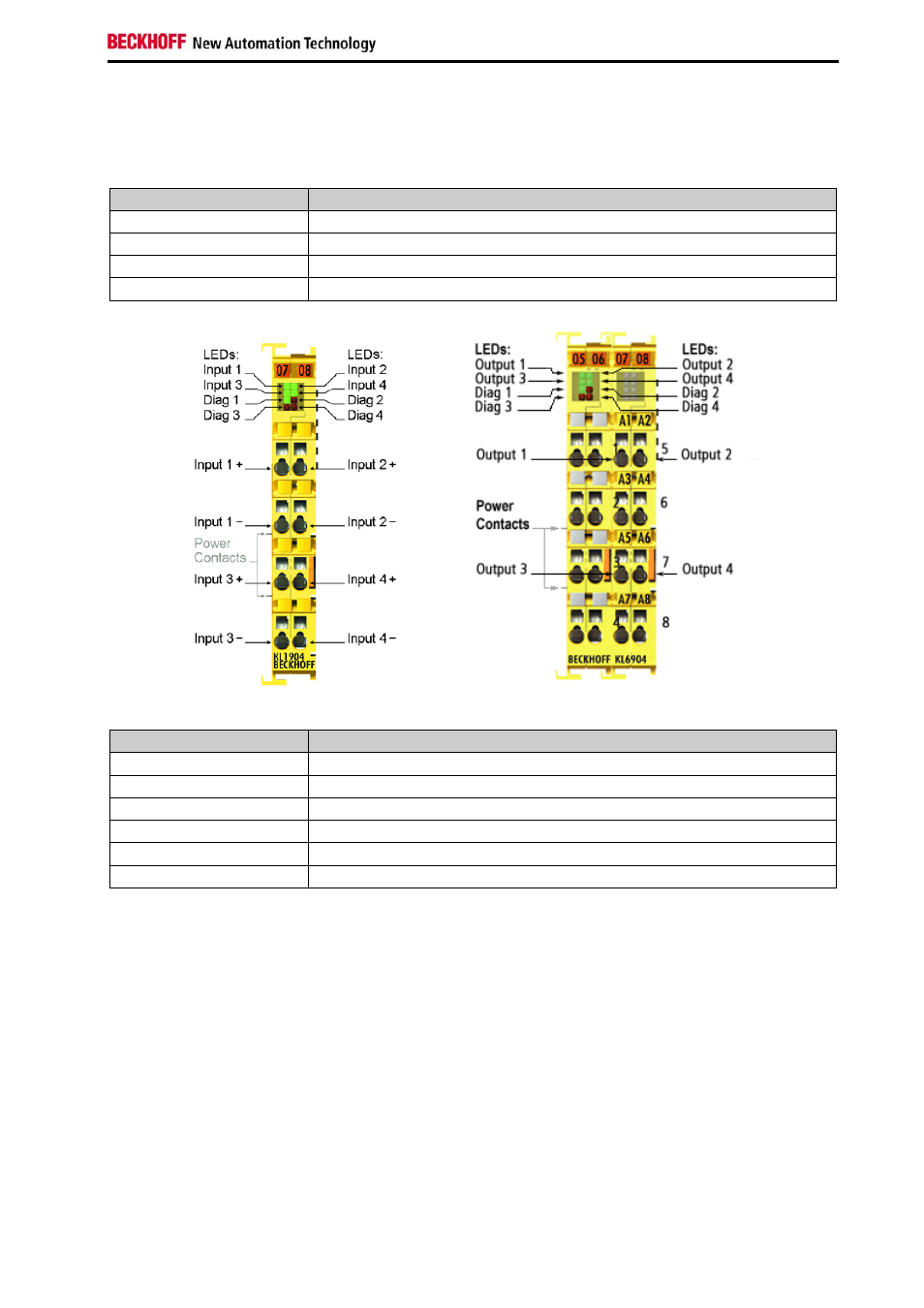

Mechanische Daten
Mechanische Daten
Busklemme
Werkstoff
Polycarbonat, Polyamid (PA6.6).
Abmessung (B x H x T)
(12 mm x 100 mm x 68 mm)
Montage
Auf 35 mm Tragschiene (EN50022) mit Verriegelung
Ansteckbar durch
Doppelte Nut und Feder-Verbindung
Anschlusstechnik
Anschlusstechnik
Busklemme
Verdrahtung
Federklemmtechnik (Cage Clamp
©
)
Anschlussquerschnitt
0,08 mm² ... 2,5 mm² , Litze, Draht massiv
Feldbusanschluss Feldbusabhängig
Powerkontakte
Bis zu 3 Federkontakte / Messerkontakte
Strombelastung 10
A
Nennspannung
Abhängig vom Klemmentyp
2.1.3 K-Bus
Der K-Bus ist der Datenweg innerhalb der Klemmleiste. Über sechs Kontakte an den Seitenwänden der
Klemmen wird der K-Bus vom Buskoppler aus durch alle Klemmen geführt. Die Endklemme schließt den
K-Bus ab.
2.1.4 Powerkontakte
Über zwei Powerkontakte wird die Betriebsspannung an nachfolgende Klemmen weitergegeben. Durch
den Einsatz von Potential-Einspeiseklemmen, können auf der Klemmleiste beliebige potentialgetrennte
Gruppen gebildet werden. Die Einspeiseklemmen werden bei der Ansteuerung der Klemmen nicht
berücksichtigt, sie dürfen an beliebiger Stelle in die Klemmleiste eingereiht werden.
