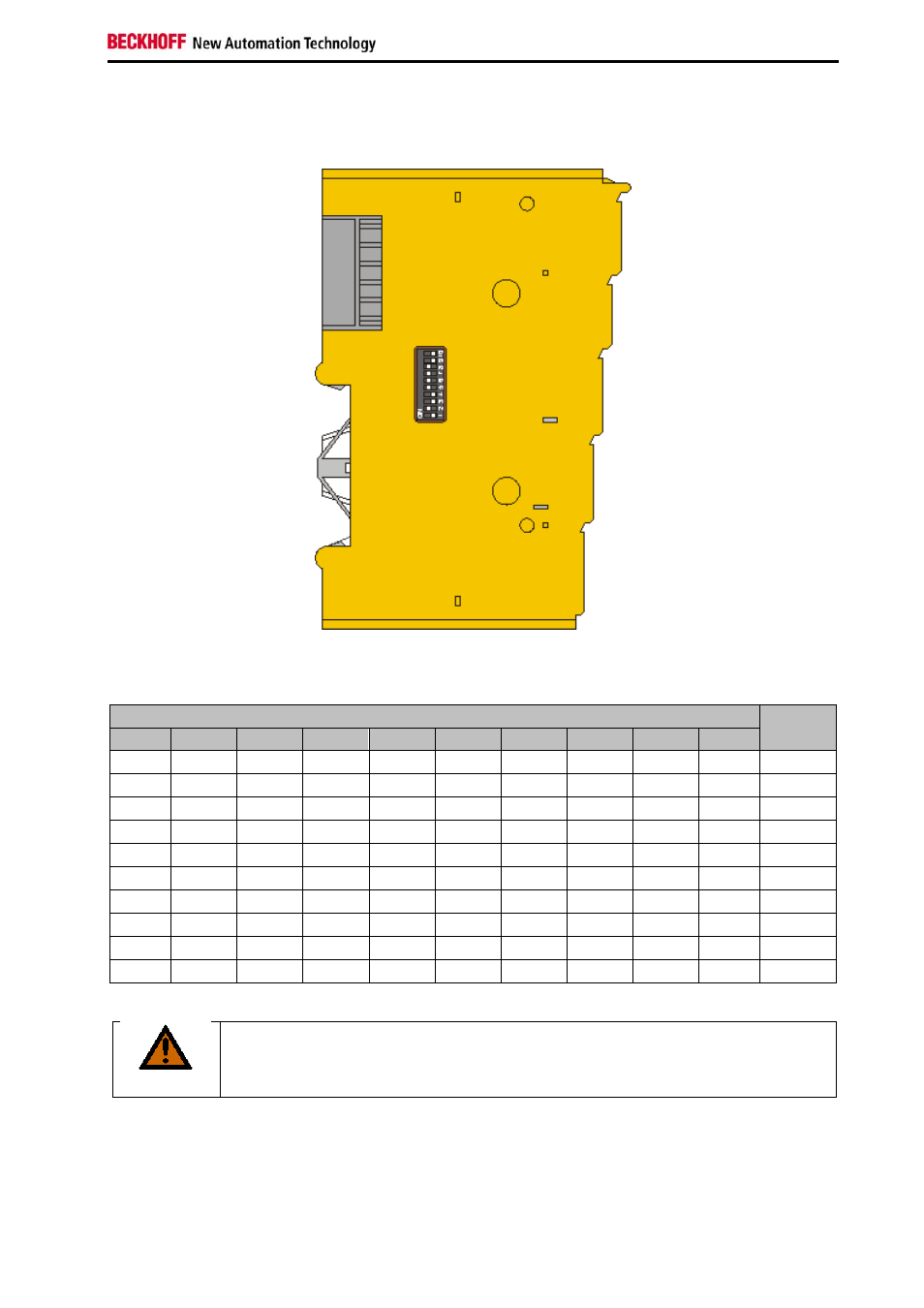

4.2.4 Adresseinstellungen auf den TwinSAFE-Klemmen
Mit dem 10er DIP-Schalter auf der linken Seite einer TwinSAFE-Klemme müssen Sie die TwinSAFE-
Adresse der Klemme einstellen. Es stehen die TwinSAFE-Adressen von 1 bis 1023 zur Verfügung.
DIP-Schalter Adresse
1 2 3 4 5 6 7 8 9 10
OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF 0
ON OFF OFF OFF OFF OFF OFF OFF OFF OFF 1
OFF ON OFF OFF OFF OFF OFF OFF OFF OFF 2
ON ON OFF OFF OFF OFF OFF OFF OFF OFF 3
OFF OFF ON OFF OFF OFF OFF OFF OFF OFF 4
ON
OFF
ON
OFF OFF OFF OFF OFF OFF OFF 5
OFF
ON ON OFF OFF OFF OFF OFF OFF OFF
6
ON ON ON OFF OFF OFF OFF OFF OFF OFF 7
... ... ... ... ... ... ... ... ... ... ...
ON ON ON ON ON ON ON ON ON ON 1023
WARNUNG
Einmalige TwinSAFE-Adresse
Jede eingestellte TwinSAFE-Adresse darf innerhalb eines Netzwerkes nur einmal
vorkommen!
