4.2.5 Eintragen von TwinSAFE-Adresse und Parametern im System Manager

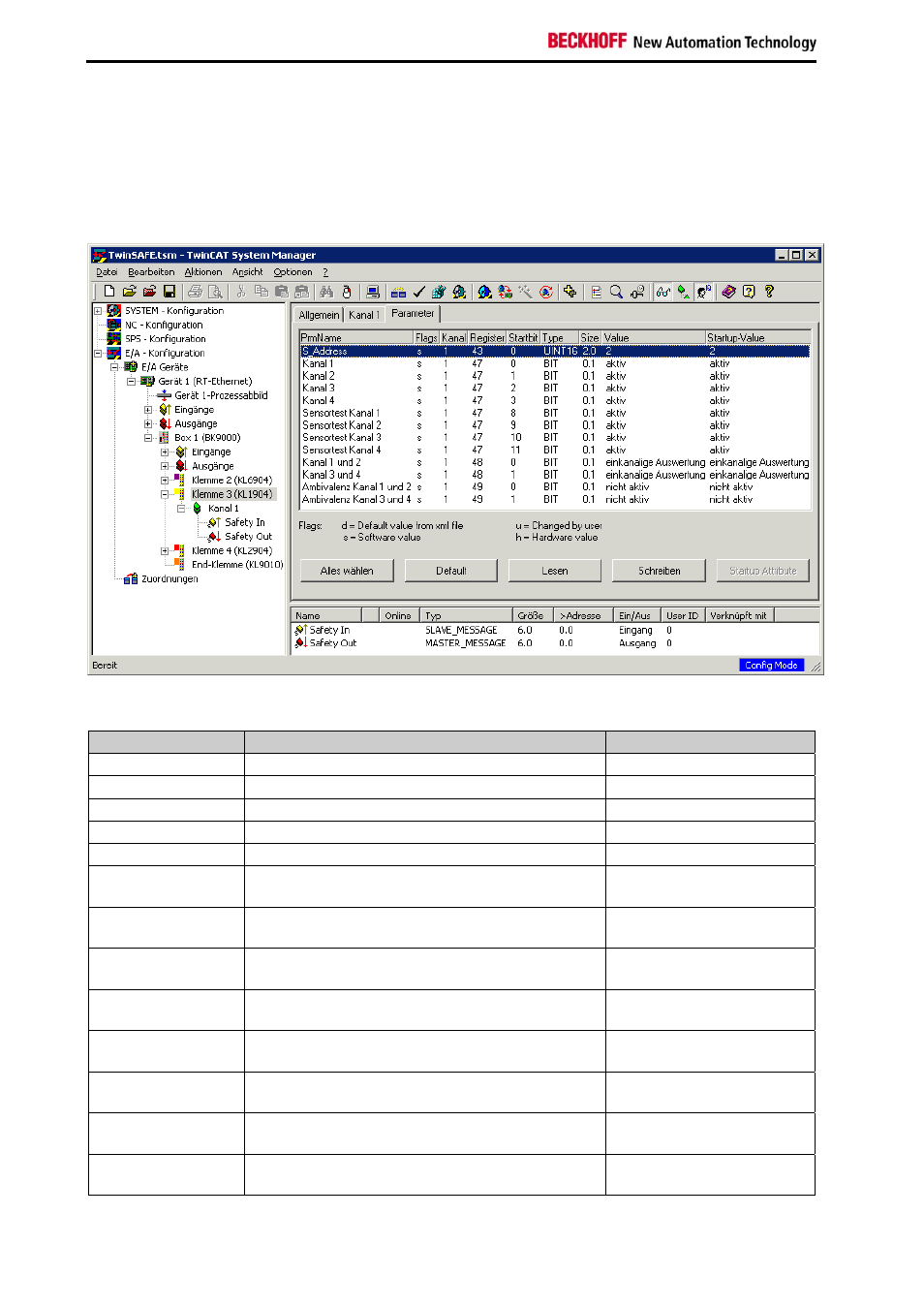

Die am DIP-Schalter eingestellte TwinSAFE-Adresse muss auch unter dem Karteireiter Parameter
(Eintrag S_Address) eingetragen werden.
Parameterübersicht
PrmName
Bedeutung
Werte
S_Address
Adresse des DIP-Schalters
1 bis 1023
Kanal 1
Aktivierung des Kanals 1
aktiv / nicht aktiv
Kanal 2
Aktivierung des Kanals 2
aktiv / nicht aktiv
Kanal 3
Aktivierung des Kanals 3
aktiv / nicht aktiv
Kanal 4
Aktivierung des Kanals 4
aktiv / nicht aktiv
Sensortest Kanal 1
Das Clock-Signal des Anschlusses Input1+
wird am Anschluss Input1- geprüft.
aktiv / nicht aktiv
Sensortest Kanal 2
Das Clock-Signal des Anschlusses Input2+
wird am Anschluss Input2- geprüft.
aktiv / nicht aktiv
Sensortest Kanal 3
Das Clock-Signal des Anschlusses Input3+
wird am Anschluss Input3- geprüft.
aktiv / nicht aktiv
Sensortest Kanal 4
Das Clock-Signal des Anschlusses Input4+
wird am Anschluss Input4- geprüft.
aktiv / nicht aktiv
Kanal 1 und 2
Bei zweikanalige Auswertung müssen Eingang 1
und 2 gleiche Signalzustände haben.
einkanalige Auswertung /
zweikanalige Auswertung
Kanal 3 und 4
Bei zweikanalige Auswertung müssen Eingang 3
und 4 gleiche Signalzustände haben.
einkanalige Auswertung /
zweikanalige Auswertung
Ambivalenz
Kanal 1 und 2
Wenn aktiv müssen Eingang 1 und 2
unterschiedliche Signalzustände haben.
nicht aktiv / aktiv
Ambivalenz
Kanal 3 und 4
Wenn aktiv müssen Eingang 3 und 4
unterschiedliche Signalzustände haben.
nicht aktiv / aktiv
