4. Linearmotorsystem
Übersicht

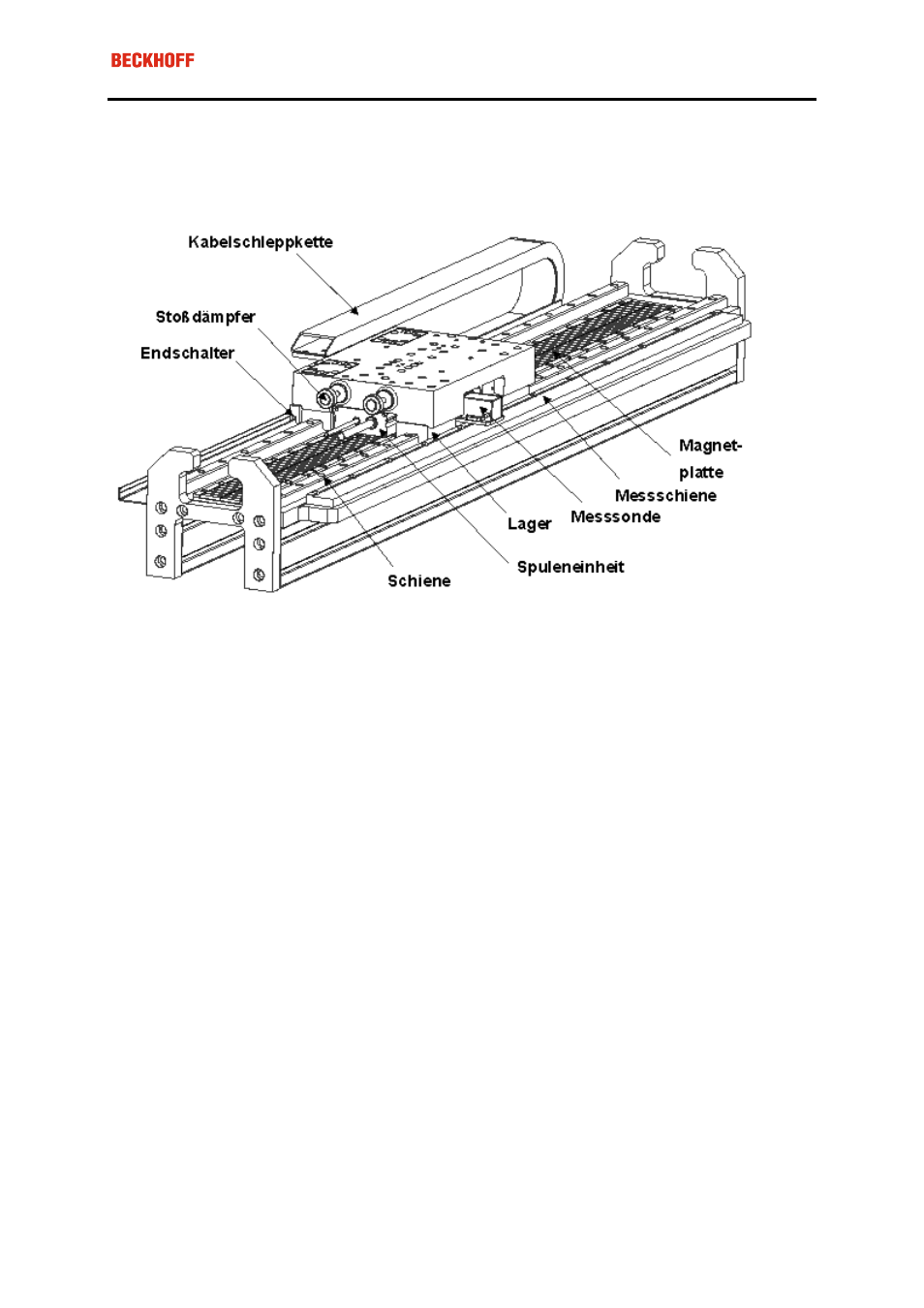

Ein Linearmotor ist normalerweise Teil eines größeren Systems. Das System ermöglicht kontrollierte Bewe-
gung. Ein vollständiges Linearmotorsystem umfasst mindestens die folgenden Teile:
•
Einen Montagerahmen
•
Eine aus mindestens zwei Magnetplatten bestehende Magnetbahn
•
Ein Satz linearer Führungen, die den Schlitten samt seiner Last tragen.
•
Ein Positionierungssystem bestehend aus einem Servoregler, einer Messschiene und einer Sonde für
Positionserfassung und einem linearen Geber für die Positionsrückmeldung an den Servoregler.
•
Eine Spuleneinheit, gegebenenfalls wassergekühlt. Dieser Schlitten befördert die Nutzlast.
•
Sicherheitsenddämpfer und –schalter um die Bewegung bei Störfällen zu stoppen.
Im folgenden Abschnitt werden praktische Betrachtungen zu diesen Themen erörtert.
