Application Note DK9221-0710-0035
7. Spannungsversorgung
Die Spannungsversorgung innerhalb des MP-Bus kann auf drei unterschiedliche Arten erfolgen:
GND
24 V AC
MP
MP-Bus-
Master
1 2 5
Aktor 1 1 2 5
Aktor 2 1 2 5
Aktor 8
24 V AC 230 V AC
Variante 1
24 V AC
zentral
Variante 2
24 V DC
zentral
Variante 3
24 V AC
lokal
GND
24 V DC
MP
24 V DC
MP-Bus-
Master
1 2 5
Aktor 1 1 2 5
Aktor 2 1 2 5
Aktor 8
GND
MP
24 V AC
230 V AC
MP-Bus-
Master
1 2 5
Aktor 1 1 2 5
Aktor 2 1 2 5
Aktor 8

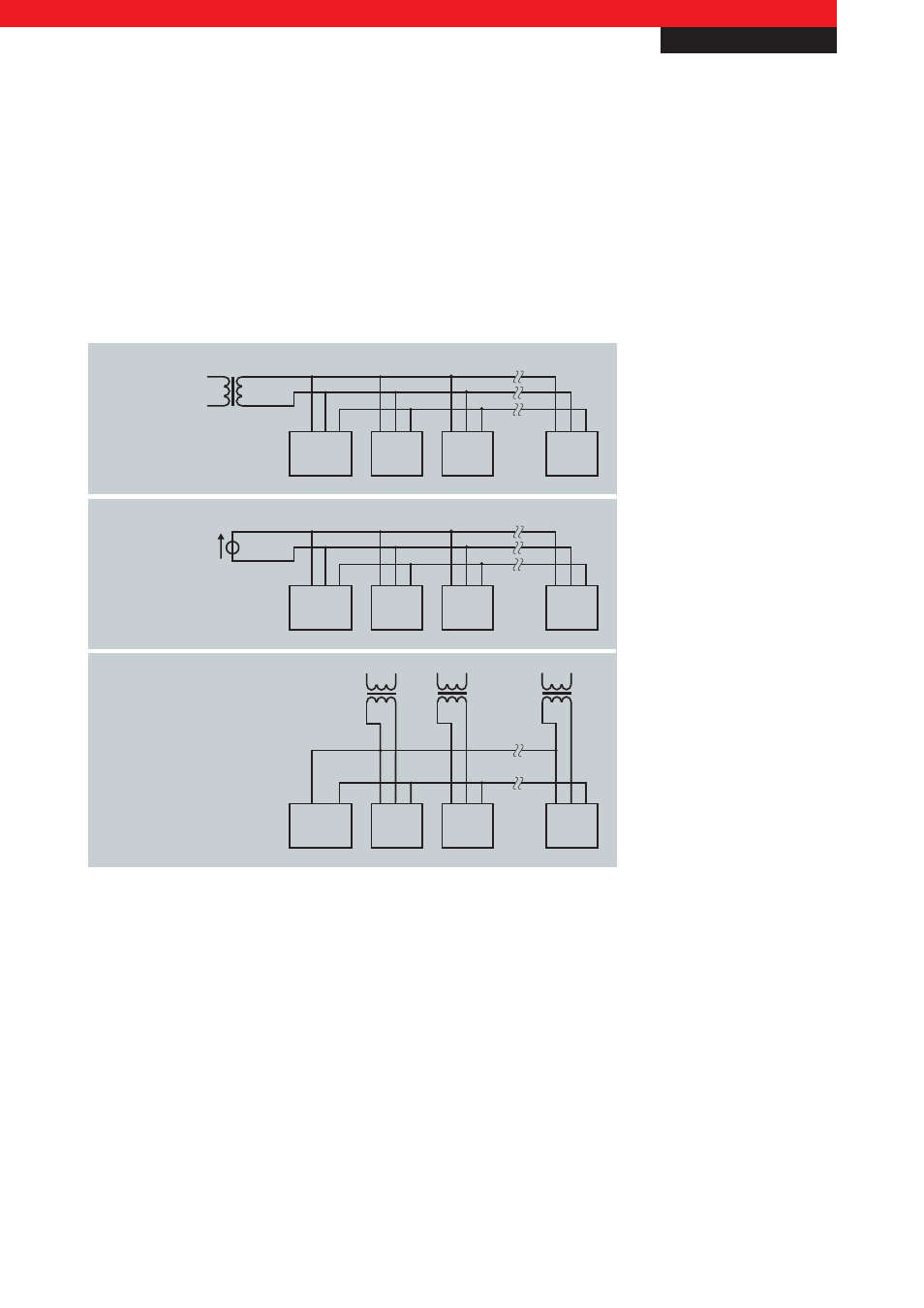

Abb. 2 Spannungsversorgung beim MP-Bus
Kommunikation und Speisung können beim MP-Bus im gleichen Kabel geführt werden. Mit GND und AC oder 24 V DC wird
die Spannungsversorgung der MP-Antriebe sichergestellt. Über die MP-Kommunikationsverbindung, welche auf GND der
Spannungsversorgung referenziert ist, kommuniziert der MP-Master mit den angeschlossenen Antrieben. Es sind weder
Spezialkabel noch Abschlusswiderstände erforderlich, eine MP-Bus-Verbindung kann mit herkömmlichen Installationskabeln
aufgebaut werden.
8. MP-Bus-Masterklemme KL6771
Die MP-Bus-Masterklemme KL6771 von Beckhoff ermöglicht den direkten Anschluss von MP-Bus-Slave-Teilnehmern. Es können
bis zu 16 Feldgeräte (acht Antriebe und acht Sensoren) an die KL6771 angeschlossen werden. Der Prozessdatenaustausch ist
feldbusunabhängig. Die Busklemme wird über Funktionsbausteine der TwinCAT-PLC-Library MP-Bus in Betrieb genommen
