Application Note DK9221-0710-0035
bzw. konfiguriert. Status-LEDs zeigen den Buszustand direkt an. Der Einsatz mehrerer KL6771 an einem Buskoppler oder
Busklemmen Controller ist möglich. Die KL6771 unterstützt nur die DC-Spannungsversorgung.
Variante 2
24 V DC
zentral
GND
24 V DC
MP
24 V DC
KL6771
MP-Bus-
Master
1 2 5
Aktor 1 1 2 5
Aktor 2 1 2 5
Aktor 8

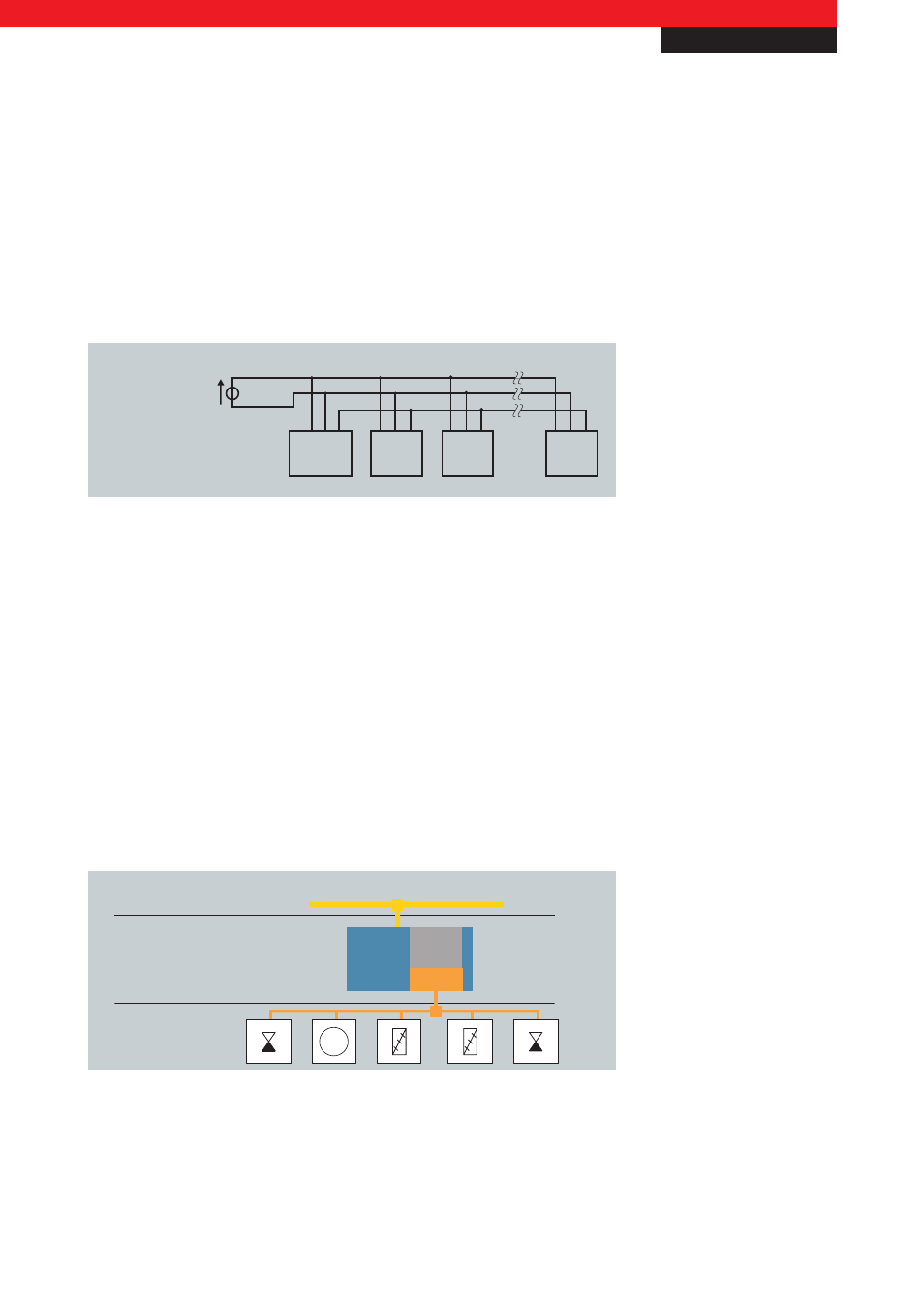

Abb. 3 Spannungsversorgung bei Einsatz der KL6771
Unterstützte Sensoren und Antriebe
– VAVs (Volumenstromregler), beispielsweise NMV-D2M)
– Fensteröffner FLS
– Klappen- und Stellantriebe, beispielsweise NM24-MFT2, NV23-MFT2
– Brandschutzklappen, beispielsweise BF24TL-T-ST
– PTH-Sensoren (Kombi-Sensoren für Druck, Temperatur und Feuchte)
Hinweis: Die oben verwendeten Bezeichnungen entsprechen den Produktbezeichnungen von Belimo!
Für jeden dieser Antriebe oder Sensoren gibt es einen Baustein, der die Kommunikation zum Teilnehmer übernimmt. Die
Adressierung der MP-Bus-Slaves erfolgt über einen Adressierungsbaustein. Die Slaves können manuell oder automatisch
adressiert werden.
Managementebene (GLT)
Automationsebene
Feldebene
PTH
CX1010 KL6771
MP-Bus
Ethernet
Abb. 4 Integration der typischen MP-Bus-Feldgeräte in die Automationsebene
