9.
Einbindung in TwinCAT
TwinCAT unterstützt die KL6771 mit der eigens dafür entwickelten Bibliothek TwinCAT-PLC-Library MP-Bus, sie ermöglicht das
Ansprechen der KL6771 über Funktionsbausteine aus der Applikation heraus. Diese ermöglichen den Datenaustausch zwischen
dem auf der übergeordneten Steuerung laufenden Anwendungsprogramm und den an der KL6771 angeschlossenen
MP-Geräten. Für den Einsatz der KL6771 an einer Fremdsteuerung ist die Verwendung eines Busklemmen Controllers
erforderlich, auf dem dann die MP-Bus-Bibliothek arbeitet. Der Betrieb der KL6771 an einem PC oder CX ohne TwinCAT PLC
wird nicht unterstützt!
MP_Smoker
MP_PTH
MP_UST-3
KL6771
MP_Addressing
MP_DamperLinearActuator
MP_Window
MP_VAV
Liest einen PTH-Sensor ein
Steuert ein Multi-I/O-Modul UST-3 an
Baustein für die Kommunikation mit der KL6771
Adressiert die MP-Busteilnehmer
Steuert die Klappenantriebe an
Steuert einen Fensteröffner (FLS) an
Steuert einen Volumenstromregler an
Steuert eine Brandschutzklappe an

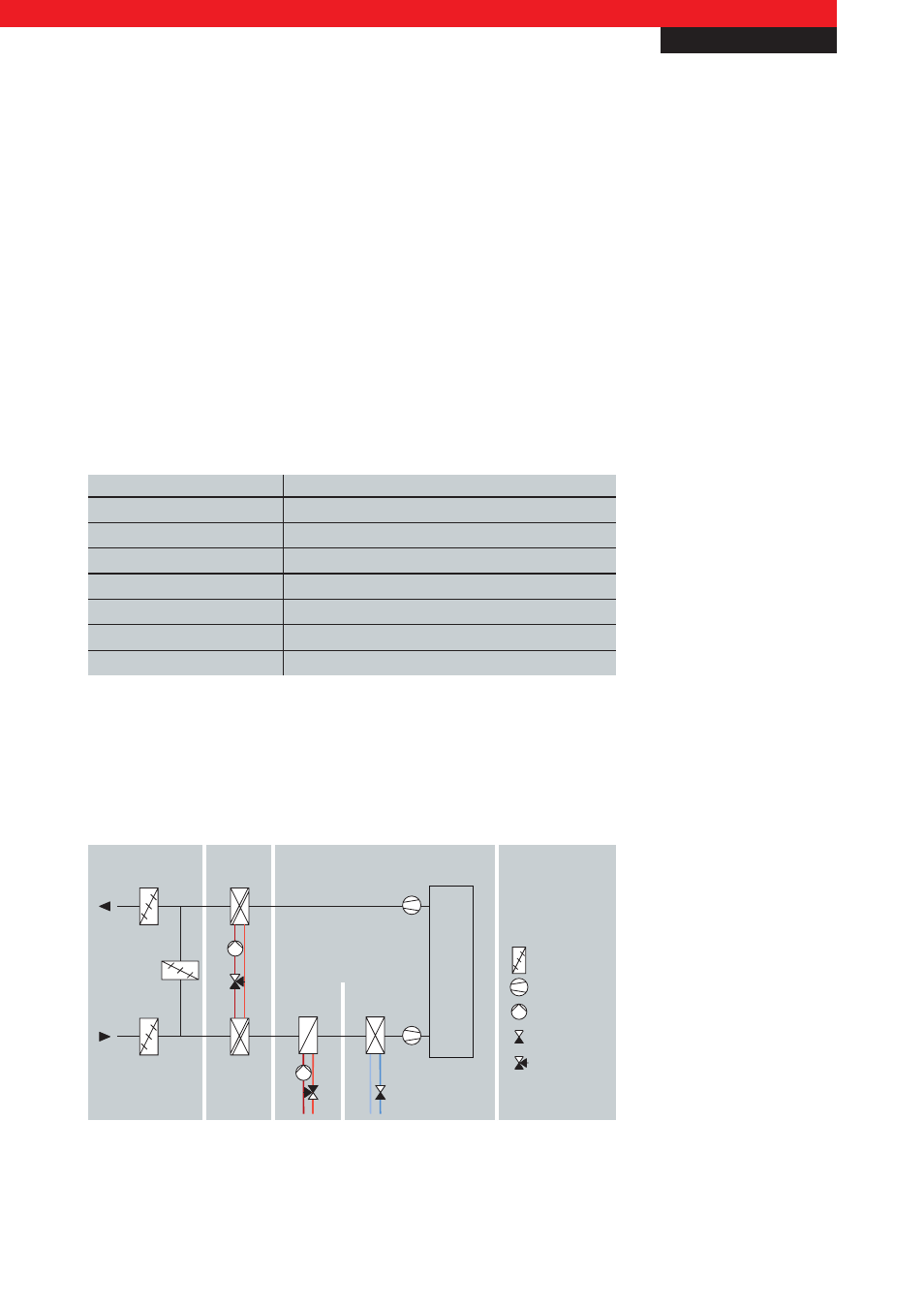

Abb. 5 In TwinCAT verfügbare Funktionsbausteine für die KL6771
10.
Anwendungsbeispiel Zulufttemperatur-Regelung einer Klimaanlage
Am folgenden Beispiel ist die Zuluft-Regelung innerhalb einer Klimaanlage schematisch dargestellt. Die Feldgeräte, die über
den MP-Bus angesteuert werden können, sind durch das Symbol gekennzeichnet.
MP
BUS
MP
BUS
MP
BUS
MP
BUS
MP
BUS
MP
BUS
WRG
Mischluft
Erhitzer
Kühler
Wärmerück-
gewinnung
Klappe
Lüfter
Pumpe
Ventil
3-Wege-
Ventil
WRG
Legende
Abb. 6 MP-Bus-Einsatz bei der Zulufttemperatur-Regelung einer Klimaanlage
