Anschlüsse Rückwandblech
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1052
Seite 21

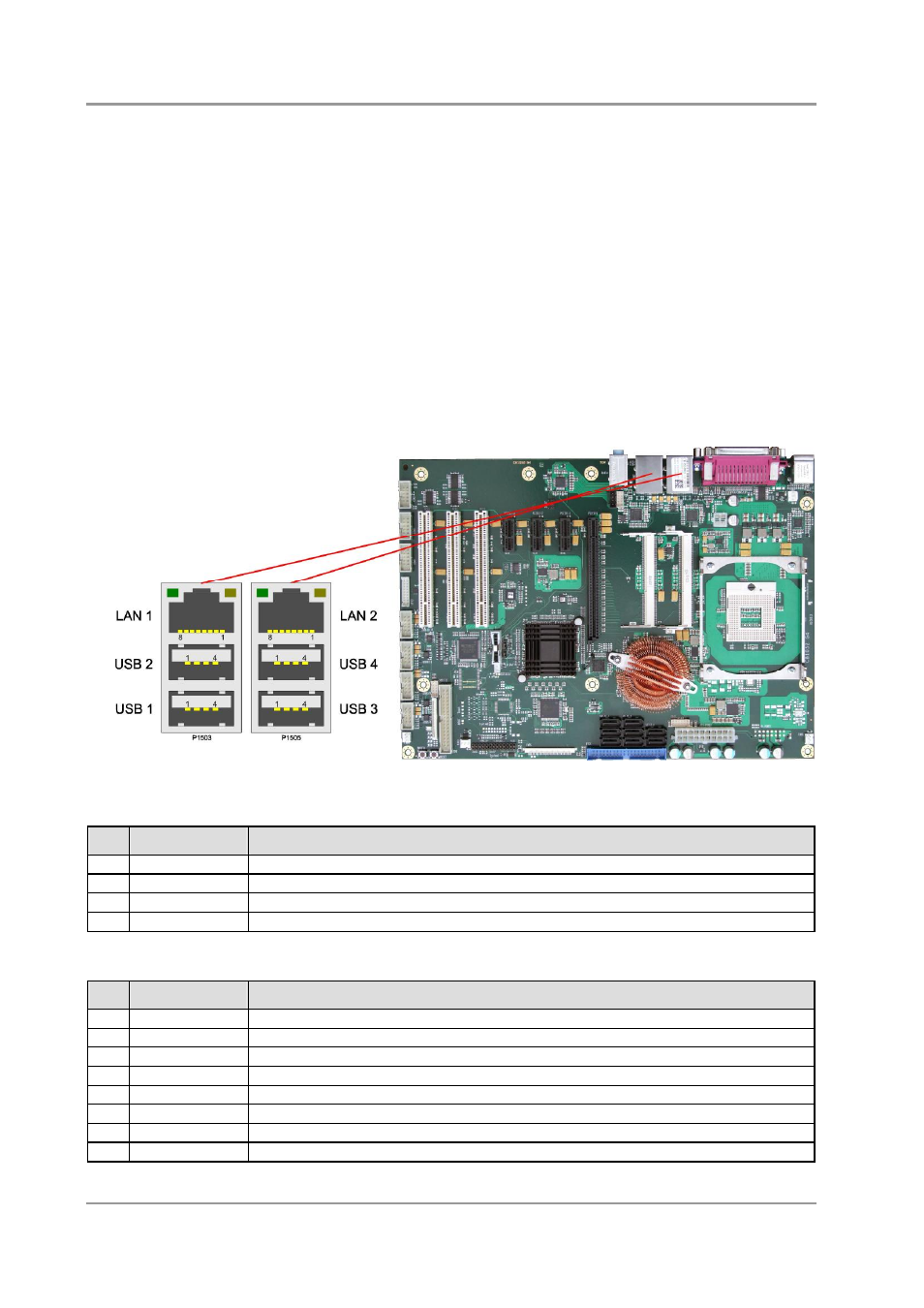

3.2.3 USB und LAN
Aus Platzgründen werden USB- und LAN-Stecker in Form von Kombi-Bauteilen realisiert, die entweder
zwei USB-Stecker vereinen oder zwei USB-Stecker und einen LAN-Stecker. Auf diese Weise werden bei
allen Boardvarianten vier USB-Kanäle herausgeführt.
Die USB-Kanäle unterstützen die USB-Spezifikation 2.0. Durch das BIOS können alle notwendigen
Einstellungen für USB durchgeführt werden. Es ist zu beachten, dass die Funktionalität „USB-Maus und
Tastatur“ des BIOS-Setup nur benötigt wird, wenn das Betriebssystem keine USB-Unterstützung bietet.
Für Einstellungen im Setup und zum Booten von Windows mit einer angeschlossenen USB-Maus und
Tastatur sollte diese Funktion nicht gewählt werden, weil dies zu erheblichen Leistungseinschränkungen
führen würde.
Die einzelnen USB-Schnittstellen sind über 500mA USB-Schalter elektronisch abgesichert.
Je nach Boardvariante sind am Rückwandblech entweder ein oder zwei 10/100/1000-Ethernet-LAN-
Anschlüsse vorhanden. Die erforderliche Geschwindigkeit wird automatisch gewählt (Auto-Negotiate).
Controller-Chip ist die ICH9R (MAC) in Verbindung mit dem 82567 (PHY) sowie ggf. einem 82574L
(MAC/PHY).
Pinbelegung USB-Stecker für Port X:
Pin
Name
Beschreibung
1
VCC
5V für USBX
2
USBX#
Minus-Datenkanal USBX
3
USBX
Plus-Datenkanal USBX
4
GND
Masse
Pinbelegung LAN 10/100/1000:
Pin
Name
Beschreibung
1
LAN-0
LAN Leitung 0 Plus
2
LAN-0#
LAN Leitung 0 Minus
3
LAN-1
LAN Leitung 1 Plus
4
LAN-1#
LAN Leitung 1 Minus
5
LAN-2
LAN Leitung 2 Plus
6
LAN-2#
LAN Leitung 2 Minus
7
LAN-3
LAN Leitung 3 Plus
8
LAN-3#
LAN Leitung 3 Minus
