Anschlüsse intern Kapitel: Anschlüsse
Beckhoff New Automation Technology CB1052 Seite 35

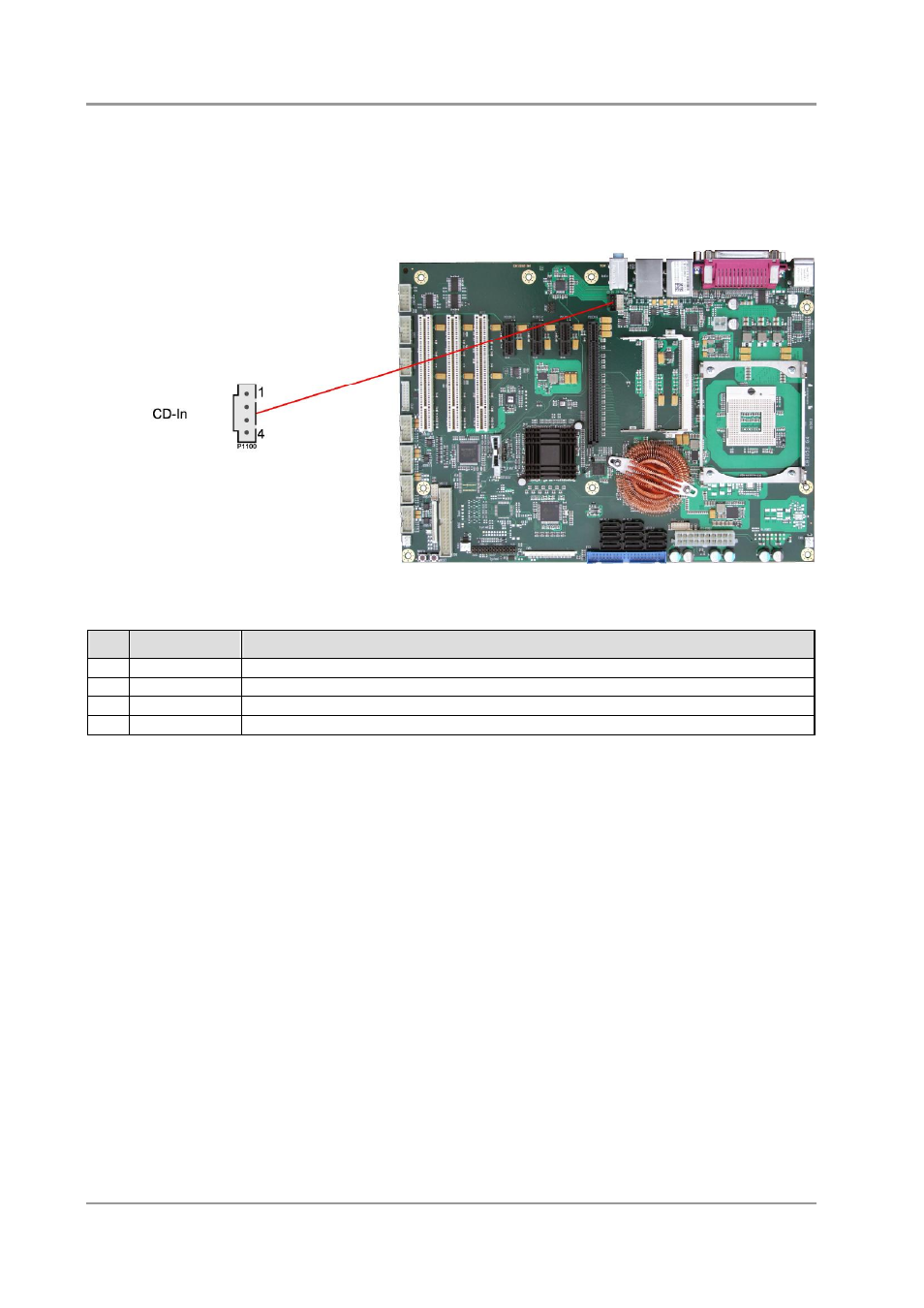

3.4.5 CD-In
Neben den externen Klinkenbuchsen gibt es auf dem CB1052-Board noch einen internen 4-poligen
Gehäusestecker (Foxconn HF1104E-P1), über den weitere analoge Audiosignale verfügbar gemacht
werden.
Pinbelegung CD-In-Anschluss:
Pin Name Beschreibung
1 CD_L CD linker Kanal
2 CD_GND CD-Masse
3 CD_GND CD-Masse
4 CD_R CD rechter Kanal
