Kapitel: Anschlüsse
Anschlüsse intern
Seite 34
Beckhoff New Automation Technology CB1052

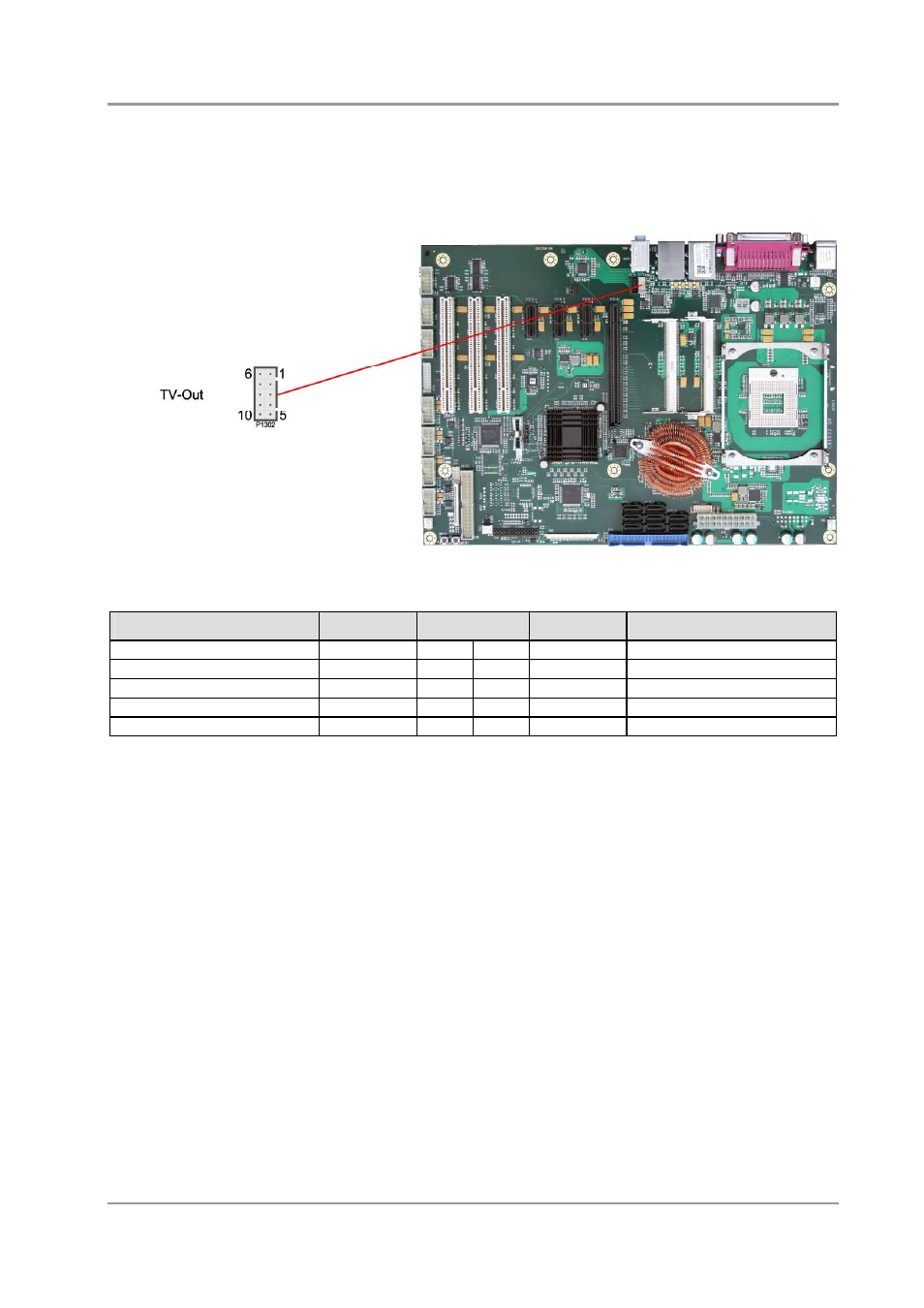

3.4.4 TV-Out
Auf dem CB1052-Board werden TV-Out-Signale an einem 2x5poligen Wannenstecker zur Verfügung
gestellt (JST B10B-PHDSSLFSN, passender Gegenstecker: PHDR-10VS).
Pinbelegung TV-Out-Anschluss:
Beschreibung
Name
Pin
Name
Beschreibung
TVDAC Kanal A
TVDACA
1
6
3,3V
Versorgungsspannung 3,3V
TVDAC Kanal B
TVDACB
2
7
GND
Masse
TVDAC Kanal C
TVDACC
3
8
GND
Masse
TV Select 0
TVSEL0
4
9
GND
Masse
TV Select 1
TVSEL1
5
10
VCC
Versorgungsspannung 5V
