Kapitel: Anschlüsse
SATA, PATA, FDD, Memory
Seite 24
Beckhoff New Automation Technology CB1052

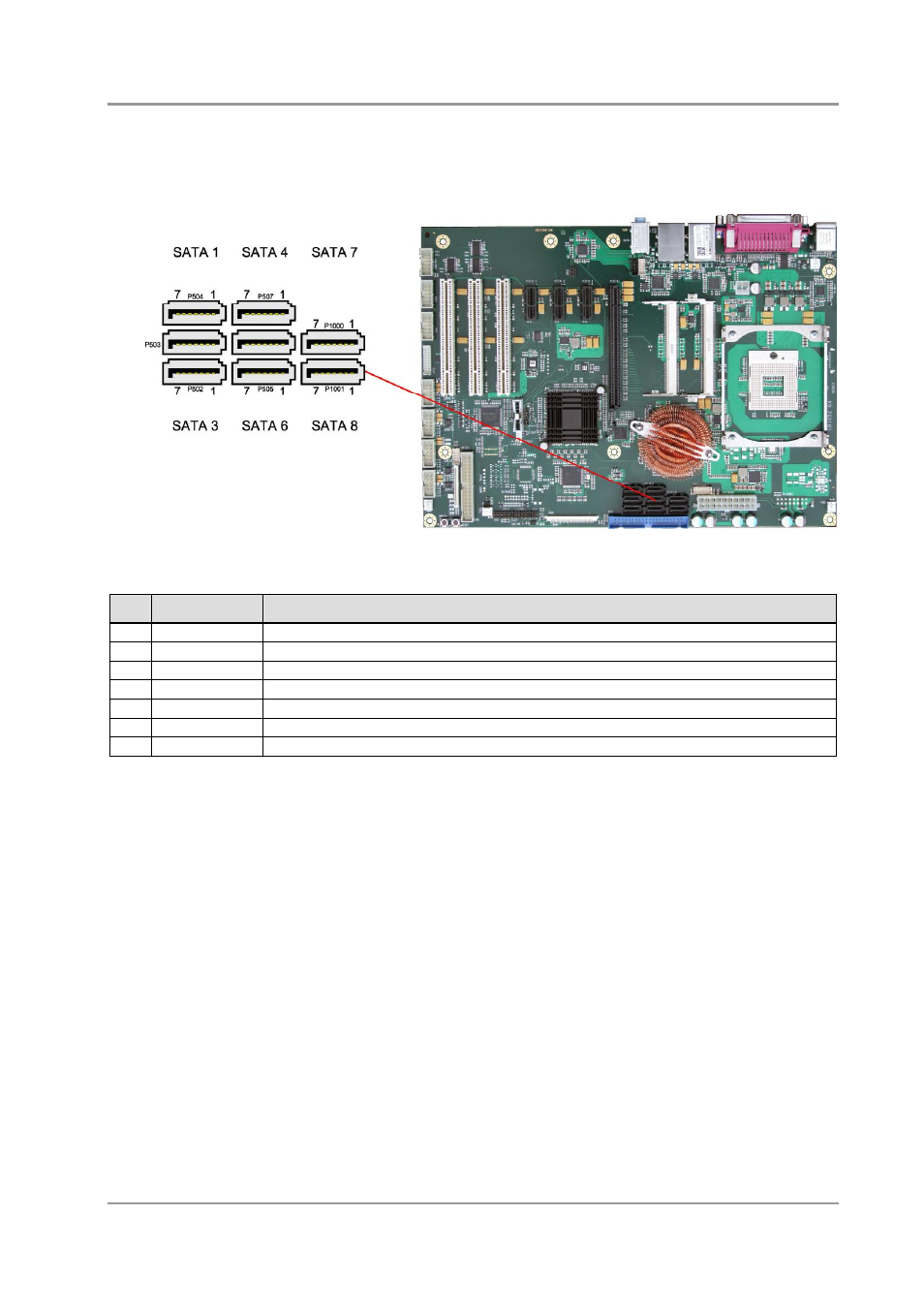

3.3.2 SATA-Schnittstellen
Zum Anschluss von SATA-Geräten stehen acht SATA-Stecker zur Verfügung.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX
SATA Empfangen +
6
SATARX#
SATA Empfangen -
7
GND
Masse
