3.4.11 Lüfteranschlüsse
Die Baugruppe verfügt über vier 3polige Lüfteranschlüsse. Diese ermöglichen es, Lüfter mit einer
Versorgungsspannung von 12 Volt direkt an die Baugruppe anzuschließen. Damit die Überwachung der
Lüfterdrehzahl funktioniert, muss der angeschlossene Lüfter ein entsprechendes Tachometer-Signal
liefern.

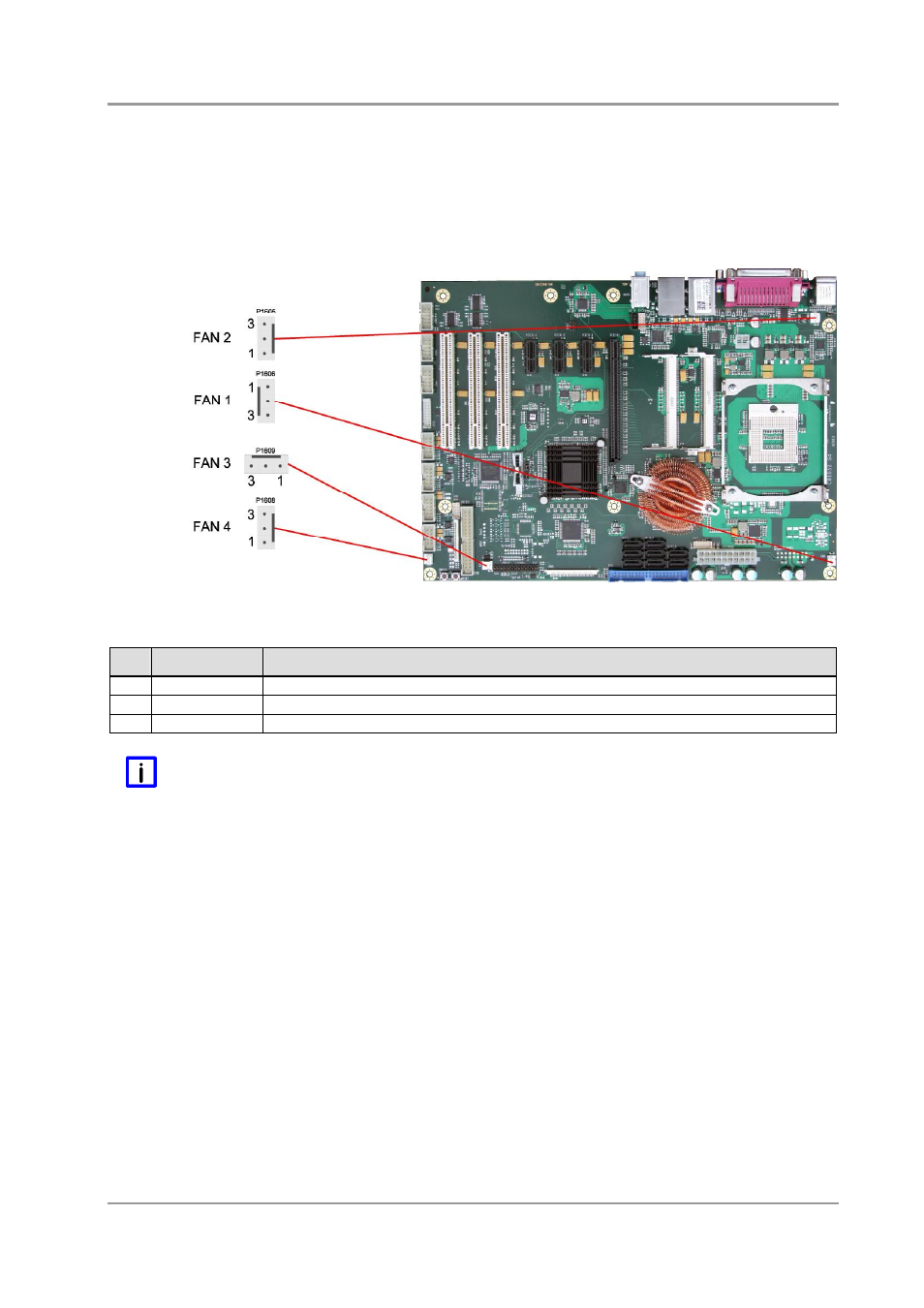

Pinbelegung Lüfterstecker:
Pin Name Beschreibung
1 GND Masse
2 12V Versorgungsspannung 12V geregelt
3 TACHO Überwachungssignal Lüfter
H
INWEIS
Bei FAN4 ist Pin 3 nicht verbunden (N/C).
