2 Übersicht
2.1 Eigenschaften
Das CB4050 ist ein hochkomplexes PC/104-Plus-Board mit der Funktionalität eines Motherboards,
bestückt mit aktuellen Prozessoren von Intel® aus den Baureihen Celeron® M und Pentium® M. Über
SoDIMM200 kann es mit bis zu 1 GByte (DDR-333) ausgestattet werden. Weiterhin steht ein PCI-Bus
(über PC/104-Plus) zur Verfügung sowie zusätzliche Peripherie wie zwei serielle Schnittstellen,
Gigabit-LAN-Anschluss, Ton-Ein- und -Ausgang, vier USB-Schnittstellen, CRT-und TFT-Anschluss und
einem IDE-Anschluss.

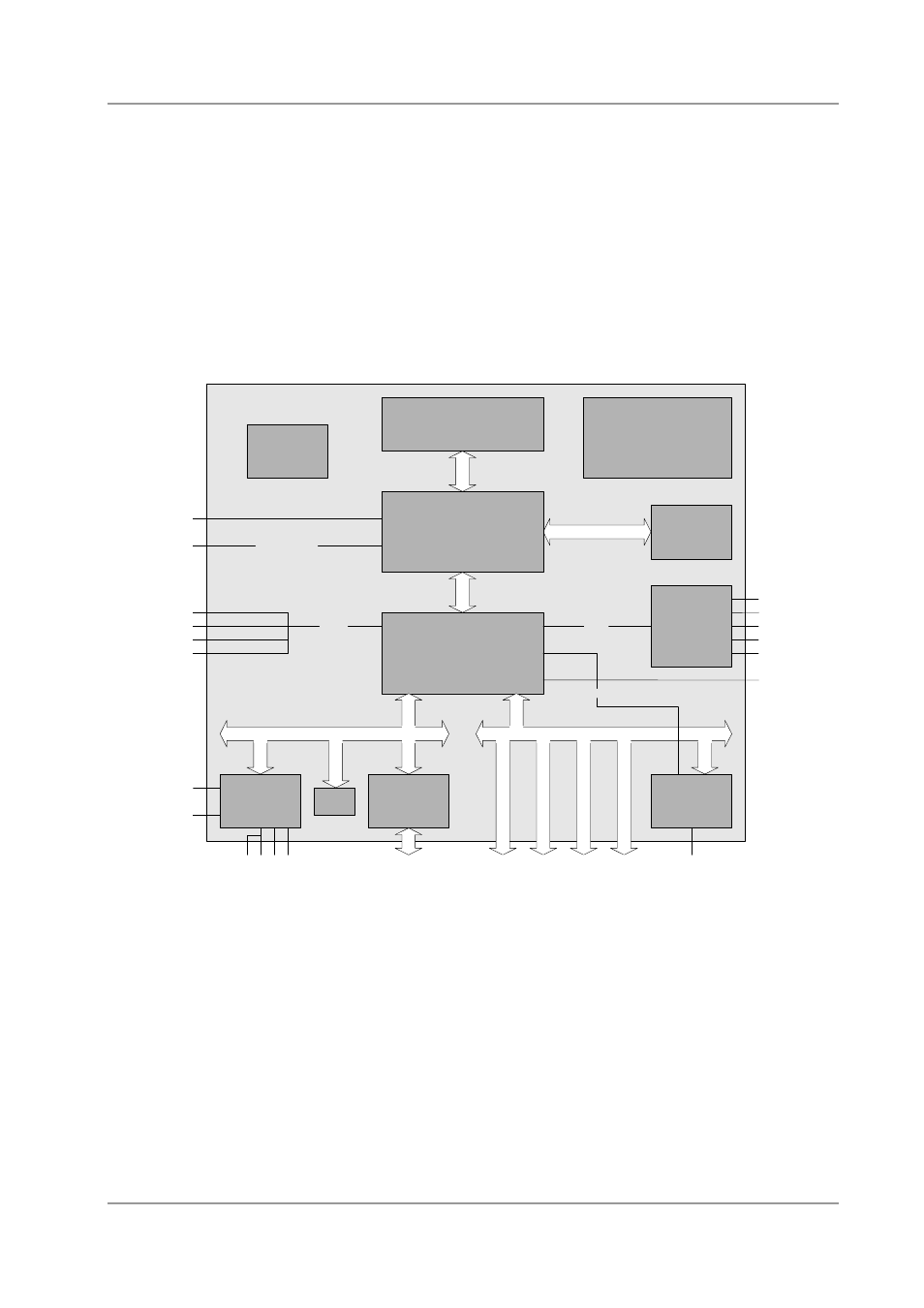

ICH 4
Intel® 82801DB
Winbond®
W83627HF
LPC PCI
LPC to ISA:
W83626 /
F85226F
Intel®
82551ER/
82562EZ
SoDIMM200
DDR333
MEMORY
Power
VCCCore; VTT; DDRVTT
1,5V; 1,8V; 2,5V; 3,3V
Clock
ICS950813
P
C
/1
0
4
BIOS
MS
IDE1
RealTek®
ALC650/655
MIC
LINE
OUT
ACLink
KB
USB1
USB2
USB3
P
C
/1
0
4
P
lu
s
S
lo
t1
L
A
N
USB4
C
O
M
1
C
O
M
2
L
P
T
/F
D
C
W
a
tc
h
d
o
g
Intel® Pentium® M,
Celeron® M
H
O
S
T
CRT
LCD LVDS 18/24/36/48
GMCH
Intel® 82855GME
H
u
b
I
n
t
USB 2.0
Intern LAN
SPDIF i
SPDIF o
P
C
/1
0
4
P
lu
s
S
lo
t2
P
C
/1
0
4
P
lu
s
S
lo
t3
P
C
/1
0
4
P
lu
s
S
lo
t4
o Prozessor Intel® Celeron® M, Pentium® M
o Chipsatz Intel® 855GME und Intel® ICH4
o SoDIMM200-Steckplatz für bis zu 1 GByte DDR-333 mit ECC
o Zwei serielle Schnittstellen COM1 und COM2
o LAN-Anschluss Ethernet 10/100 (Base-T)
o IDE-Schnittstelle
o PS2-Keyboard- und -Maus-Schnittstelle
o LPT-Schnittstelle
o Vier USB-2.0-Schnittstellen
o AWARD® BIOS 6.10
o CRT-Anschluss
o TFT-Anschluss über LVDS 18/24Bit für Single- und Dual-Pixel-Displays
