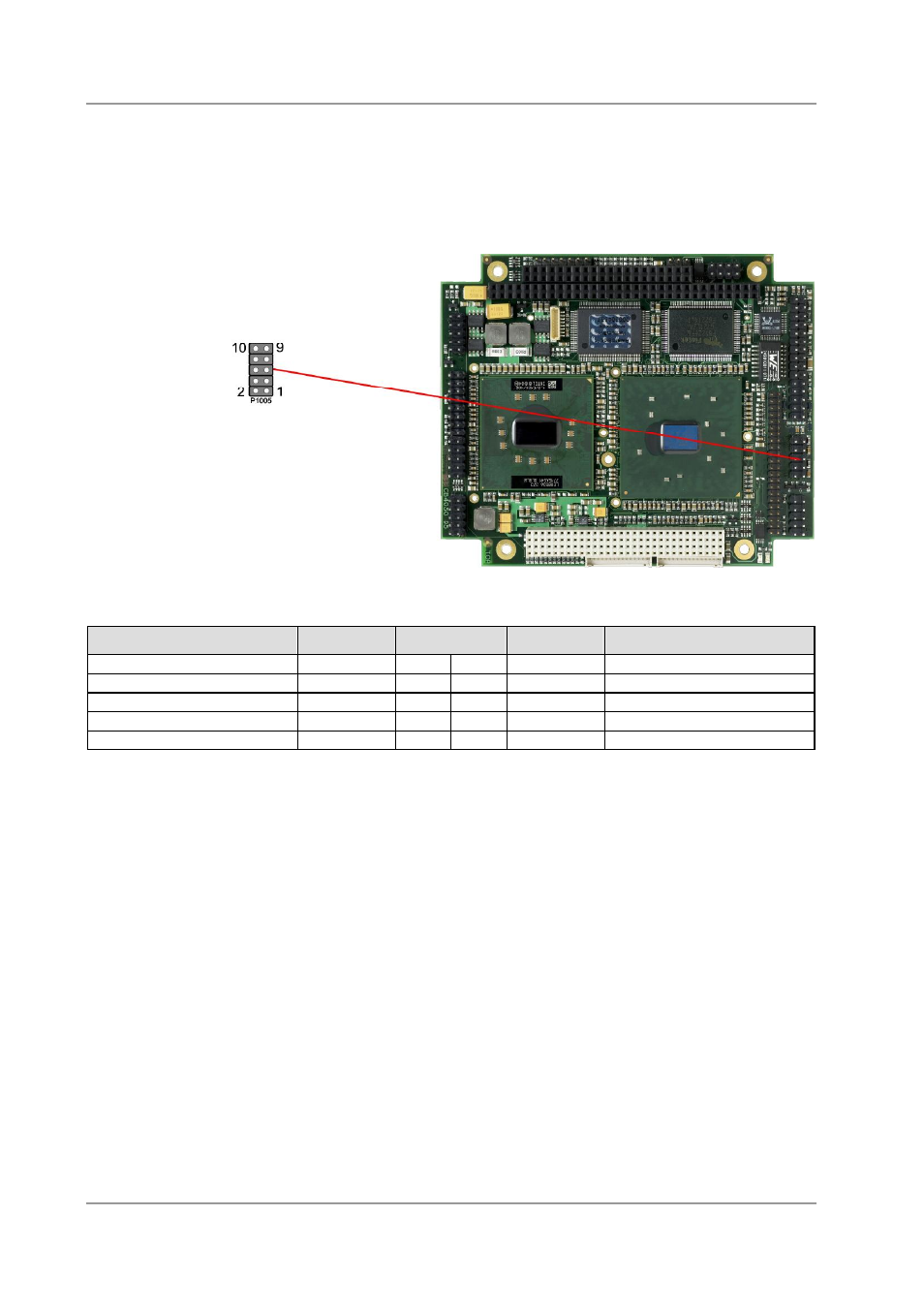

4.7 VGA
Ein Standard-VGA-Monitor kann über eine Standardstiftleiste für Schneidklemmtechnik im Rastermaß
2,54 mm angeschlossen werden.
Diese Schnittstelle ermöglicht auch eine Kommunikation über den I2C-Bus.
Beschreibung Name Pin Name Beschreibung
Analog Rot RED 1 2 GND Masse
Analog Grün GREEN 3 4 DDDA DD Data
Analog Blau BLUE 5 6 DDCK DD Clock
Vertikaler Impuls VSYNC 7 8 GND Masse
Horizontaler Impuls HSYNC 9 10 GND Masse
