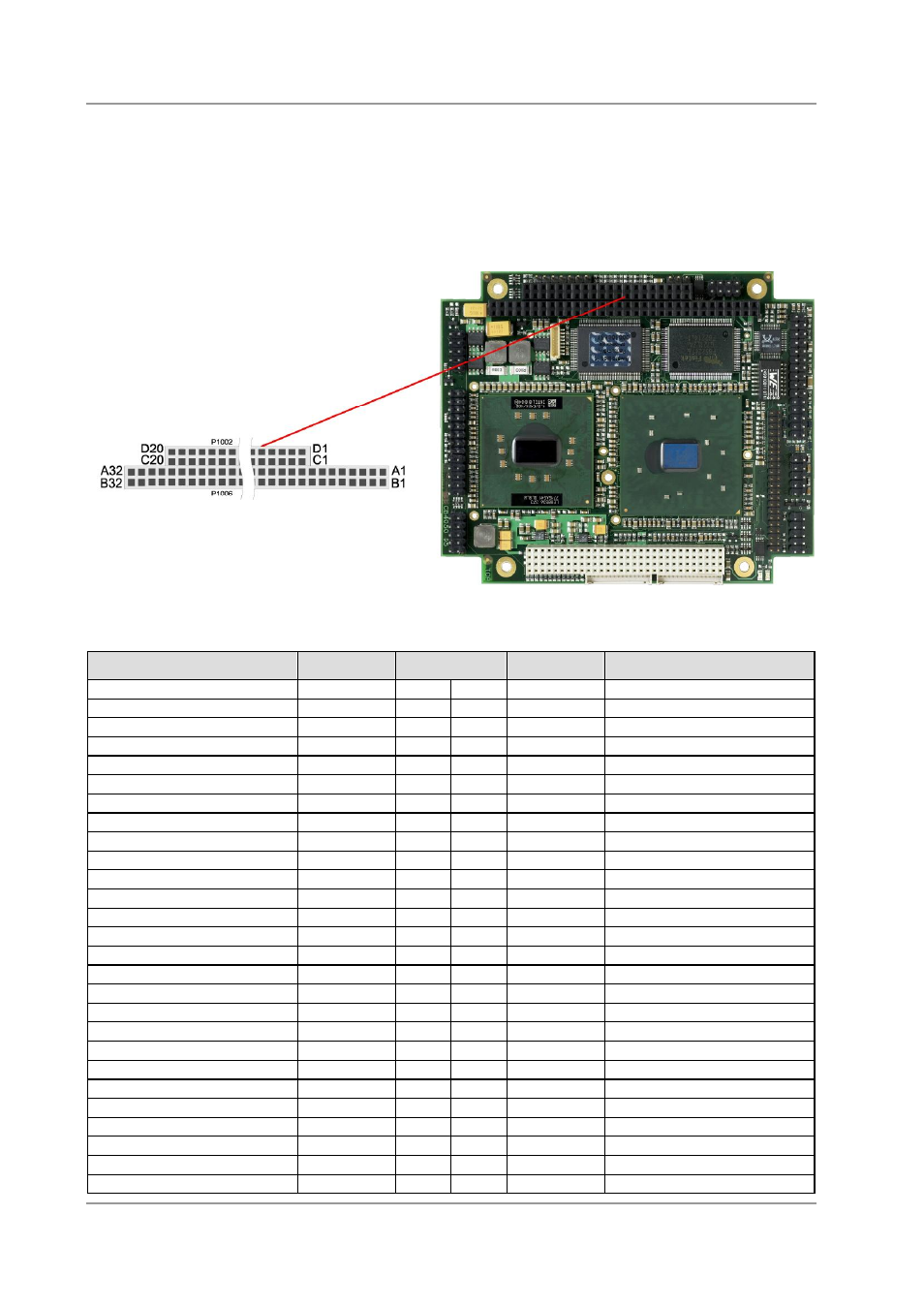

4.5 PC/104-Bus
Eine auf dem CB4050-Board integrierte LPC-zu-ISA-Bridge (Fintek® F85226F) ermöglicht den Anschluss
von ISA-Karten über einen Standard-PC/104-Stecker bei voller 16-Bit-Kompatibilität. Weitere
Informationen über diese Schnittstelle können der PC/104-Spezifikation entnommen werden (s. Kap.
"Spezifikationen und Dokumente", p. 12).
Pinbelegung für den Standard-8-Bit-PC/104-Stecker
Beschreibung
Name
Pin
Name
Beschreibung
IO Channel Check
IOCHK#
A1
B1
GND
Masse
ISA – Data 7
SD7
A2
B2
RSTDRV
Reset Drive
ISA – Data 6
SD6
A3
B3
VCC
Versorgungsspannung 5V
ISA – Data 5
SD5
A4
B4
IRQ9
ISA – Interrupt 9 (2)
ISA – Data 4
SD4
A5
B5
-5V
Versorgungsspannung -5V
ISA – Data 3
SD3
A6
B6
DRQ2
ISA – DMA Request 2
ISA – Data 2
SD2
A7
B7
-12V
Versorgungsspannung-12V
ISA – Data 1
SD1
A8
B8
IOCHRDY
ISA – IO Channel Ready
ISA – Data 0
SD0
A9
B9
12V
Versorgungsspannung 12V
ISA – IO Channel Ready
IOCHRDY
A10
B10
N/C
Reserviert
ISA – Address Enable
AEN
A11
B11
SMEMW#
System Memory Write
ISA – Address 19
SA19
A12
B12
SMEMR#
System Memory Read
ISA – Address 18
SA18
A13
B13
IOW#
ISA – IO Write
ISA – Address 17
SA17
A14
B14
IOR#
ISA – IO Read
ISA – Address 16
SA16
A15
B15
DACK3#
ISA – DMA Acknowledge 3
ISA – Address 15
SA15
A16
B16
DRQ3
ISA – DMA Request 3
ISA – Address 14
SA14
A17
B17
DACK1#
ISA – DMA Acknowledge 1
ISA – Address 13
SA13
A18
B18
DRQ1
ISA – DMA Request 1
ISA – Address 12
SA12
A19
B19
REFRESH# ISA – Refresh
ISA – Address 11
SA11
A20
B20
SYSCLK
ISA – System Clock
ISA – Address 10
SA10
A21
B21
IRQ7
ISA – Interrupt 7
ISA – Address 9
SA9
A22
B22
IRQ6
ISA – Interrupt 6
ISA – Address 8
SA8
A23
B23
IRQ5
ISA – Interrupt 5
ISA – Address 7
SA7
A24
B24
IRQ4
ISA – Interrupt 4
ISA – Address 6
SA6
A25
B25
IRQ3
ISA – Interrupt 3
ISA – Address 5
SA5
A26
B26
DACK2#
ISA – DMA Acknowledge 2
ISA – Address 4
SA4
A27
B27
T/C
ISA – Terminal Count
