3.1 Steckerübersicht

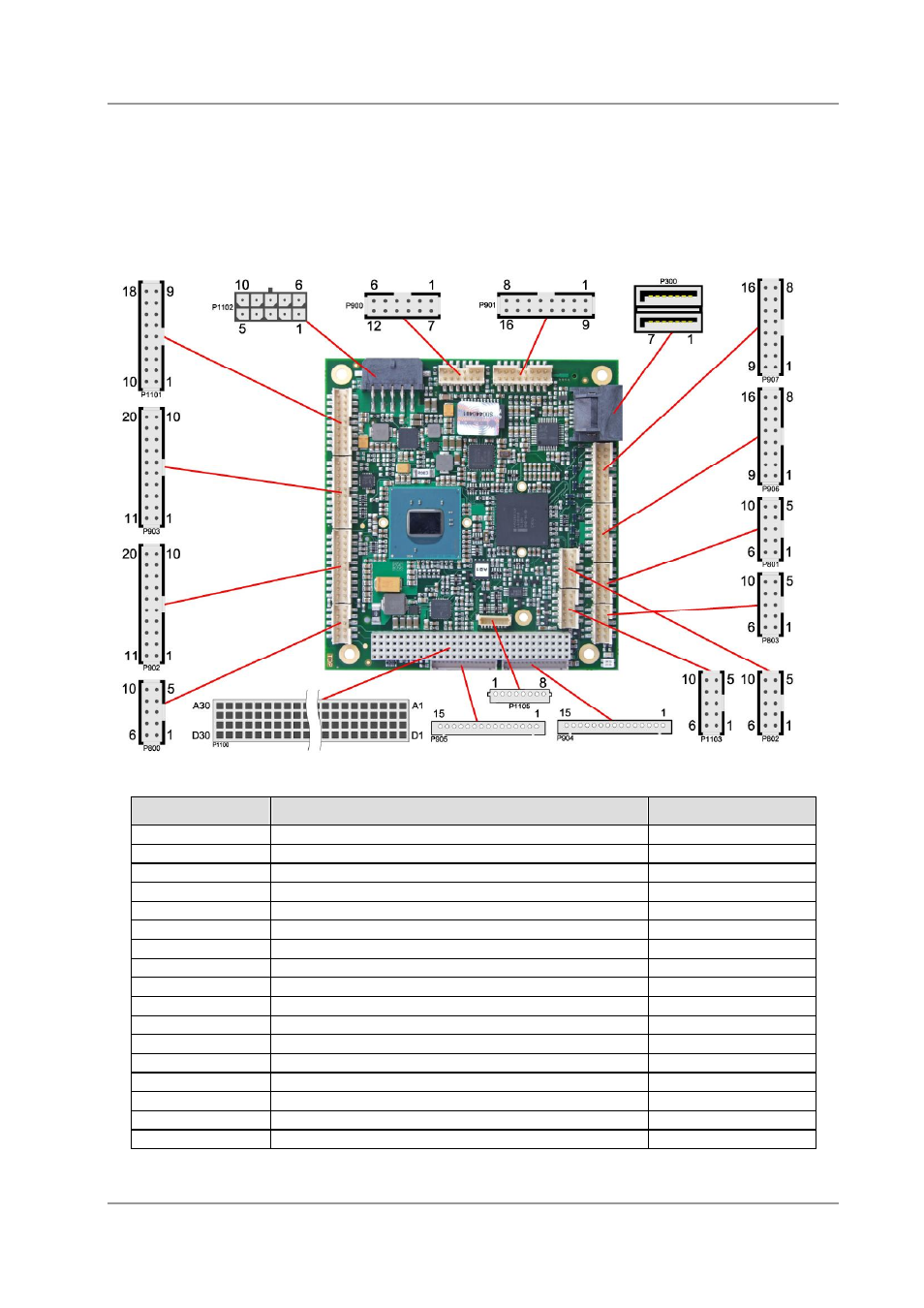

In der folgenden Abbildung sind die Steckeranschlüsse auf der Bestückungsseite des CB4057-Boards
zusammengefasst. Aus der Tabelle darunter kann die Funktion des jeweiligen Steckers entnommen
werden, ebenso wie die Handbuchseite, auf der weitergehende Informationen zu diesem Anschluss
nachgelesen werden kann.
Nummer
Funktion
Seite
P300
"SATA-Schnittstellen"
p. 32
U400*
"Speicher"
p. 17
P800/P803
"COM1 und COM2"
p. 33
P801/P802
"COM3 und COM4"
p. 34
P900
"LAN"
p. 31
P901
"Audio"
p. 28
P902
"LPT-Schnittstelle"
p. 35
P903
"GPIO"
p. 36
P904/P905
"LCD"
p. 26
P906/P907
"USB"
p. 29
P1000
"PCI/104-Express-Bus"
p. 22
P1001*
"PCI-Express Mini-Card"
p. 24
P1100
"PC/104-Plus-Bus"
p. 20
P1101
"System/SM-Bus"
p. 16
P1102
"Stromversorgung"
p. 15
P1103
"VGA"
p. 25
P1105
"Überwachungsfunktionen"
p. 37
* nicht abgebildet (s. Unterseite des Boards)
