LAN
Kapitel: Anschlüsse
Beckhoff New Automation Technology CB4057
Seite 31
3.12 LAN

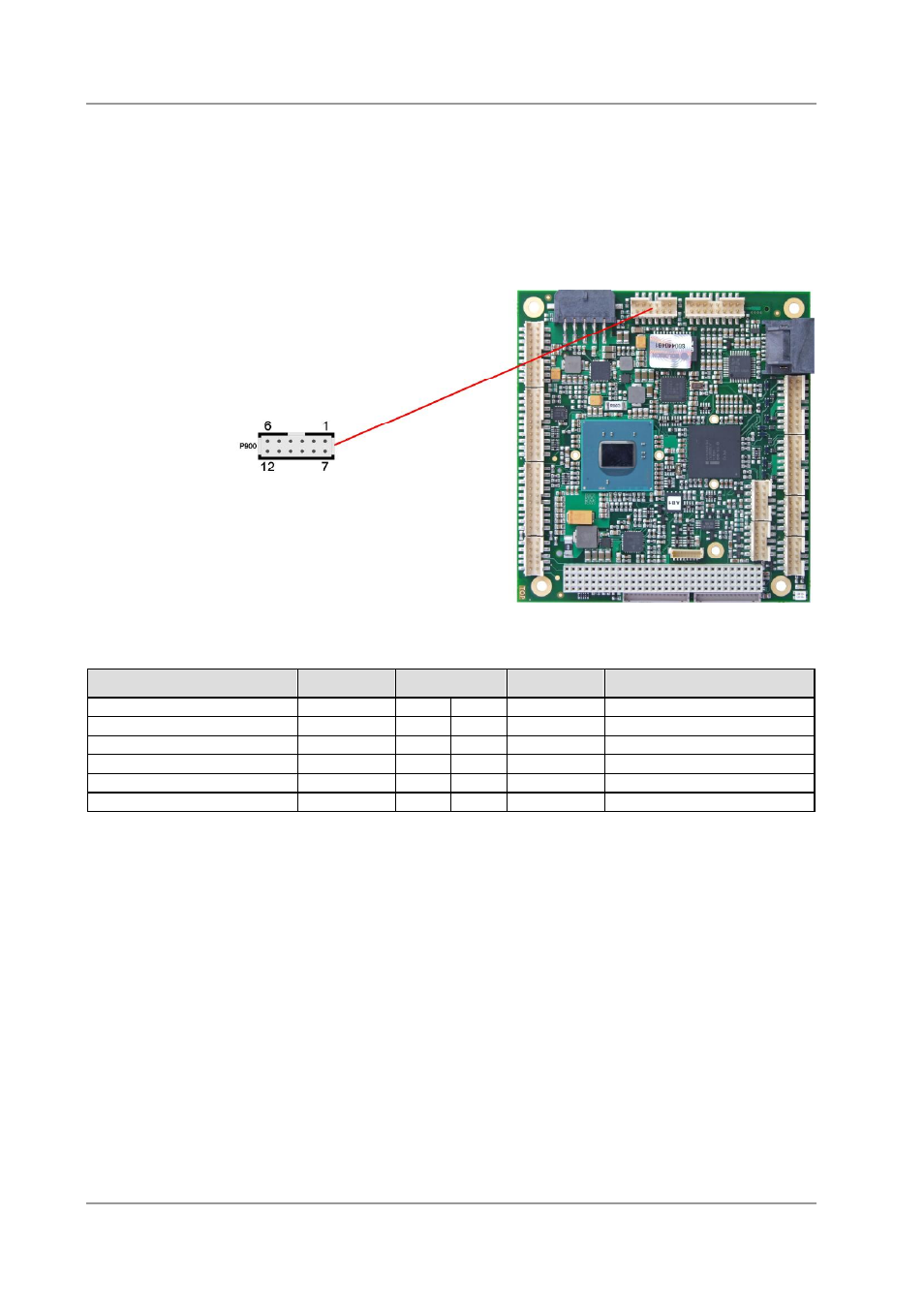

Die LAN-Schnittstelle wird über einen 2x6poligen Wannenstecker (FCI 98424-G52-12LF, passender
Gegenstecker z.B. FCI 90311-012LF) zur Verfügung gestellt. Es können 10BaseT-, 100BaseT- und
1000BaseT-kompatible Netzwerkkomponenten angeschlossen werden. Die erforderliche Geschwindigkeit
wird automatisch gewählt. Für Statusausgaben sind zusätzliche Signale für LED’s vorgesehen.
Auto-Negotiate- und Auto-Cross-Funktionalität ist verfügbar, PXE und RPL auf Anfrage.
Pinbelegung Gigabit LAN:
Beschreibung
Name
Pin
Name
Beschreibung
LAN Aktivität
LINKACT
1
7
SPEED1000 LAN 1000Mbit
LAN Leitung 1 plus
LAN1
2
8
LAN0
LAN Leitung 0 plus
LAN Leitung 1 minus
LAN1#
3
9
LAN0#
LAN Leitung 0 minus
LAN Leitung 3 plus
LAN3
4
10
LAN2
LAN Leitung 2 plus
LAN Leitung 3 minus
LAN3#
5
11
LAN2#
LAN Leitung 2 minus
LAN 100Mbit
SPEED100
6
12
3,3V
Versorgungsspannung 3,3V
