Kapitel: Anschlüsse
SATA-Schnittstellen
Seite 32
Beckhoff New Automation Technology CB4057

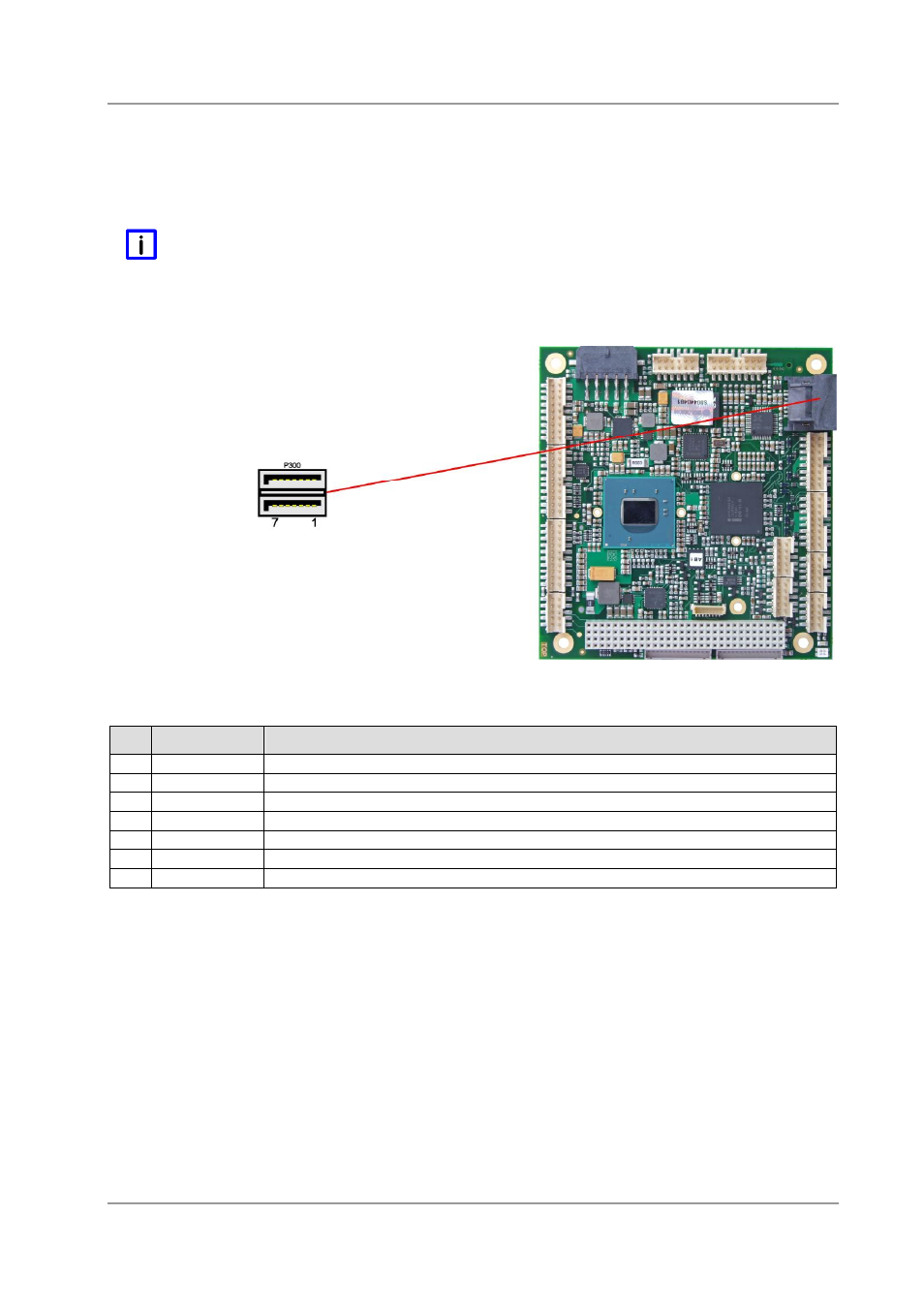

3.13 SATA-Schnittstellen
Das CB4057-Board ist mit zwei SATA-Schnittstellen ausgestattet, die eine Übertragungsrate von bis zu 3
Gbit pro Sekunde erlauben. Die Schnittstellen stehen als 7polige SATA-Stecker zur Verfügung.
Die notwendigen Einstellungen werden über das BIOS-Setup vorgenommen.
H
INWEIS
Das Board verfügt über zwei weitere SATA-Kanäle auf dem PCI104-Express-Stecker (p. 22), wodurch
sich die RAID-Optionen 0/1/5/10 verwirklichen lassen.
Pinbelegung SATA:
Pin
Name
Beschreibung
1
GND
Masse
2
SATATX
SATA Senden +
3
SATATX#
SATA Senden -
4
GND
Masse
5
SATARX
SATA Empfangen +
6
SATARX#
SATA Empfangen -
7
GND
Masse
