Beckhoff New Automation Technology CB4057

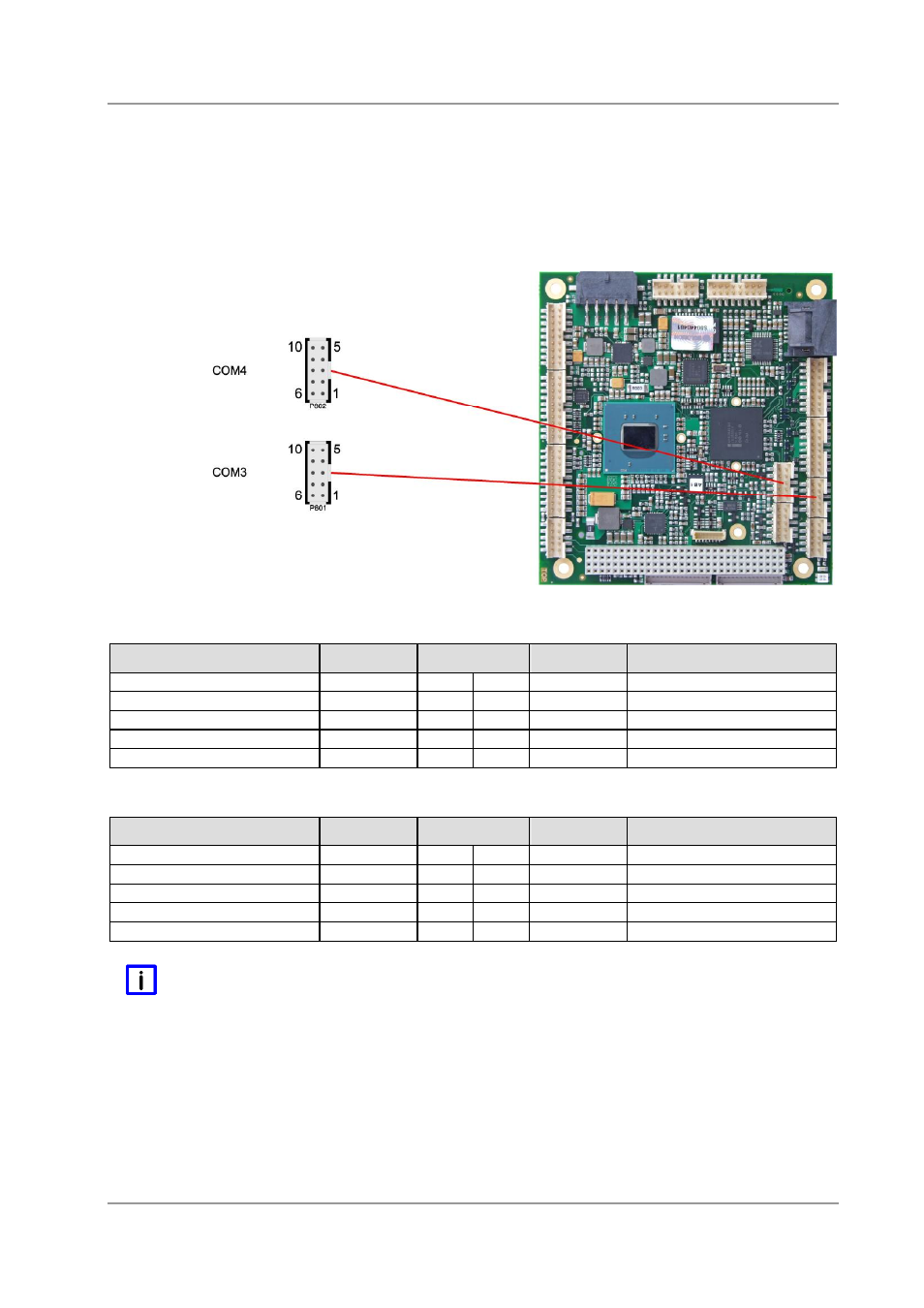

3.15 COM3 und COM4
Die seriellen Schnittstellen COM3 und COM4 werden jeweils über einen 2x5poligen Wannenstecker (FCI
98424-G52-10LF, passender Gegenstecker z.B. FCI 90311-010LF) zur Verfügung gestellt. Für diese
beiden Schnittstellen besteht die Möglichkeit, im BIOS-Setup zwischen RS232- und RS485-Betrieb
umzuschalten.
Beschreibung
Name
Pin
Name
Beschreibung
Data Carrier Detect
DCD
1
6
DSR
Data Set Ready
Receive Data
RXD
2
7
RTS
Request to Send
Transmit Data
TXD
3
8
CTS
Clear to Send
Data Terminal Ready
DTR
4
9
RI
Ring Indicator
Masse
GND
5
10
VCC
Versorgungsspannung 5V
Pinbelegung in Betriebsart RS-422/RS-485:
Beschreibung
Name
Pin
Name
Beschreibung
Transmit Data +
TX
1
6
TX#
Transmit Data -
Receive Data +
RX
2
7
RX#
Receive Data -
Reserviert
N/C
3
8
N/C
Reserviert
Reserviert
N/C
4
9
N/C
Reserviert
Masse
GND
5
10
VCC
Versorgungsspannung 5V
H
INWEIS
Im RS485-Betrieb muss sichergestellt werden, dass das RTS-Signal (Request To Send) an- und
ausgeschaltet wird, um die Sendefunktion ein- und auszuschalten. Die verwendete Software muss dies
gewährleisten.
