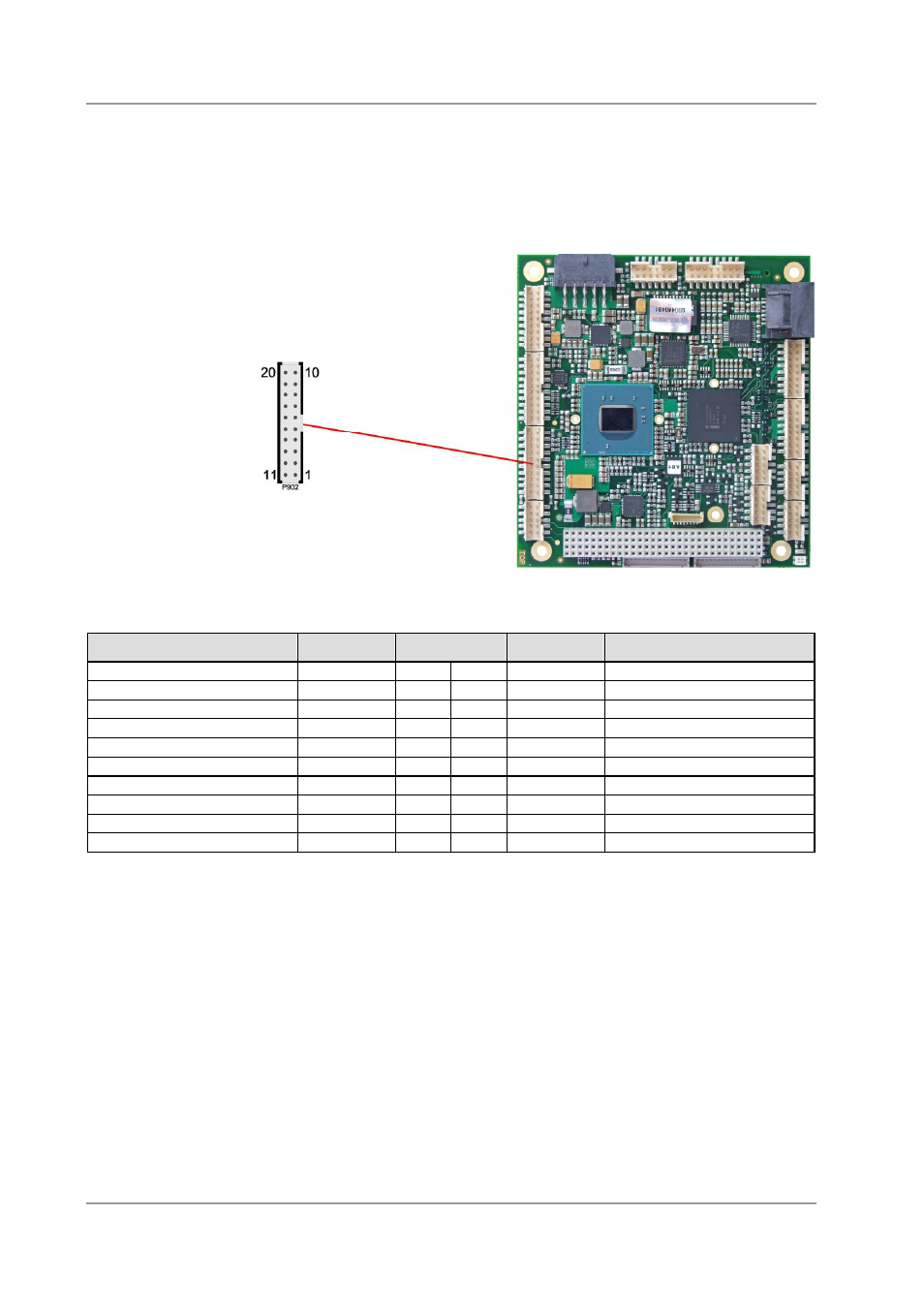

3.16 LPT-Schnittstelle
Die parallele Schnittstelle ist als 2x10poliger Wannenstecker (FCI 98424-G52-20LF, passender
Gegenstecker z.B. FCI 90311-020LF) herausgeführt. Die Port-Adresse und der benutzte Interrupt werden
mit Hilfe des BIOS-Setup eingestellt.
Pinbelegung LPT-Stecker:
Beschreibung
Name
Pin
Name
Beschreibung
Strobe
STB#
1
11
AFD#
Automatic Line Feed
LPT Data 0
PD0
2
12
ERR#
Error
LPT Data 1
PD1
3
13
INIT#
Init
LPT Data 2
PD2
4
14
SLIN#
Select Input
LPT Data 3
PD3
5
15
SLCT
Select Printer
LPT Data 4
PD4
6
16
PE
Paper End
LPT Data 5
PD5
7
17
BUSY
Busy
LPT Data 6
PD6
8
18
ACK#
Acknowledge
LPT Data 7
PD7
9
19
GND
Masse
Versorgungsspannung 5V
VCC
10
20
GND
Masse
