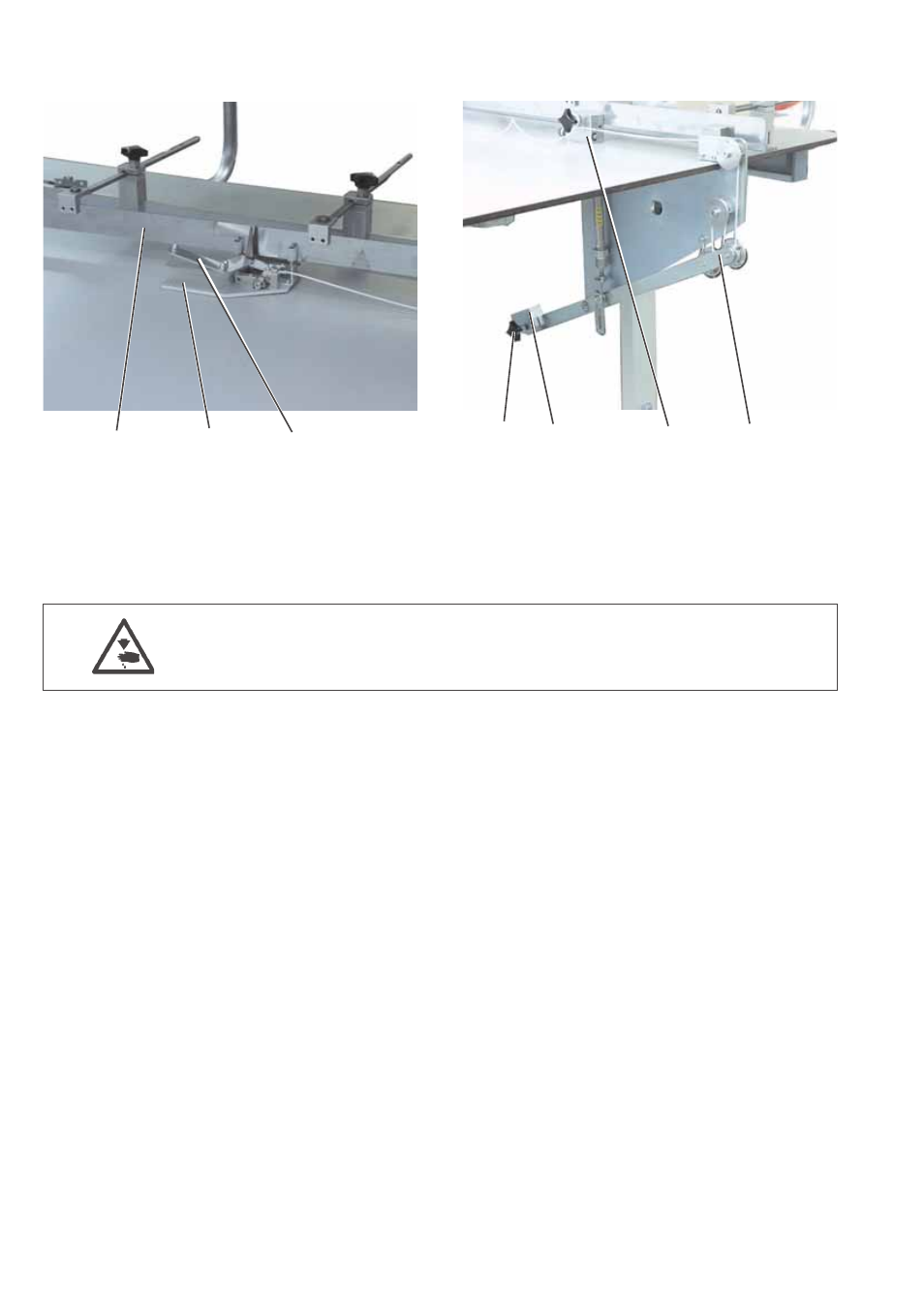

5.2 Maus mit Führungsschiene und Rückzugmechanismus
Die Maus wird zum Klemmen der Hosen- und Rockteile verwendet, um
ein Weggleiten zu verhindern.
Die Führungsschiene 3 ist flexibel und an die Kontur des Näteiles
anzupassen.
Vorsicht Verletzungsgefahr !
Nicht in die geöffnete Maus greifen.
Nähteil einlegen
–
Das Nähteil zwischen die Mausplatte 2 und den Klemmarm 1
legen.
– Maus zudrücken.
Während des Nähvorgangs wird die Maus an der Führungsschiene 3
entlang gezogen, bis durch einen Endschalter das Öffnen des
Klemmarmes 1 ausgelöst wird.
Die Maus wird dann durch den Rückzugsmechanismus 4 so weit
zurückgezogen, bis der verstellbare Anschlag 5 berührt wird.
12
3 2 1 7 6 5 4
