2.2 Greifer einstellen
2.2.1 Abstand des linken Greifers zur Nadel
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greifer nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Einstellung quer zur Nährichtung
Regel und Kontrolle

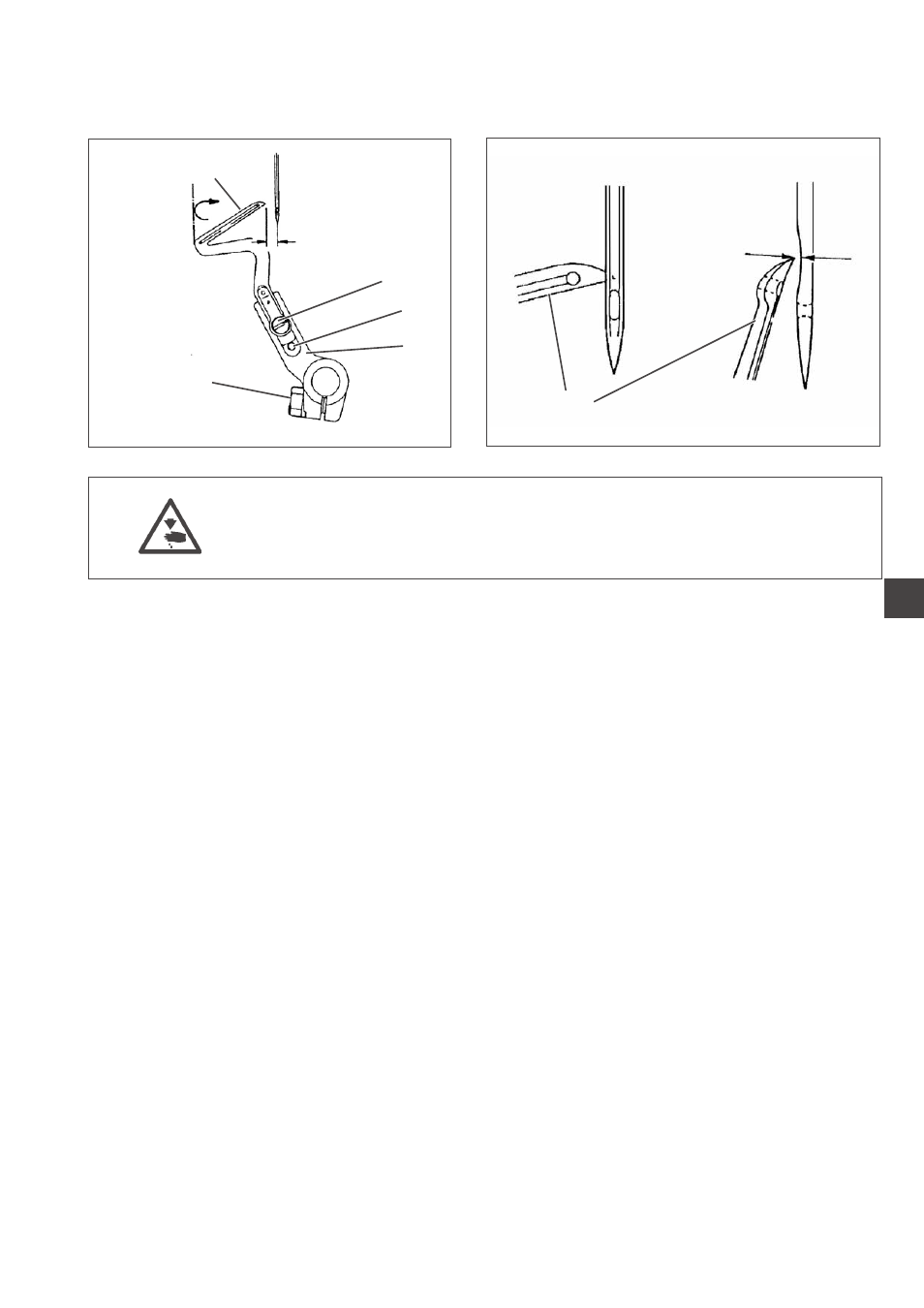

Im linken Umkehrpunkt des Greifers 5 soll der Abstand zwischen
Nadelmitte und Greiferspitze 2,3 bis 2,5 mm betragen.
–
Mit dem Handrad den linken Greifer in seinen linken Umkehrpunkt
drehen.
– Prüfen, ob der Abstand zwischen Nadelmitte und Greiferspitze 2,3
bis 2,5 mm beträgt.
Korrektur
–
Stichplatte, vorderen Transporteur, sowie vorderen und hinteren
Nadelschutz abschrauben.
– Den Greifer mit dem Handrad in seinen linken Umkehrpunkt
drehen.
– Schraube 1 lösen und den Greifer am Anschlag 2 in Anlage
bringen.
– Schraube 1 wieder festdrehen
– Schraube 4 so weit lösen, dass sich der Greiferträger 3 soeben
drehen lässt.
– Greiferträger so drehen, dass der Abstand zwischen Nadelmitte
und Greiferspitze 2,3 bis 2,5 mm beträgt.
Hinweis
Drehen Sie Schraube 4 jetzt noch nicht fest.
5
3
4
2
3
1
2,3 - 2,5 mm
