Beisler 1281-5-1 - Handbuch (Seite 90)

3. Nähanlage einstellen
3.1 Lichtschranke einstellen
Vorsicht Verletzungsgefahr !
Die Einstellung der Lichtschranke erfolgt bei eingeschalteter
Nähanlage
Einstellung und Funktionsprüfung nur unter größter Vorsicht
durchführen.

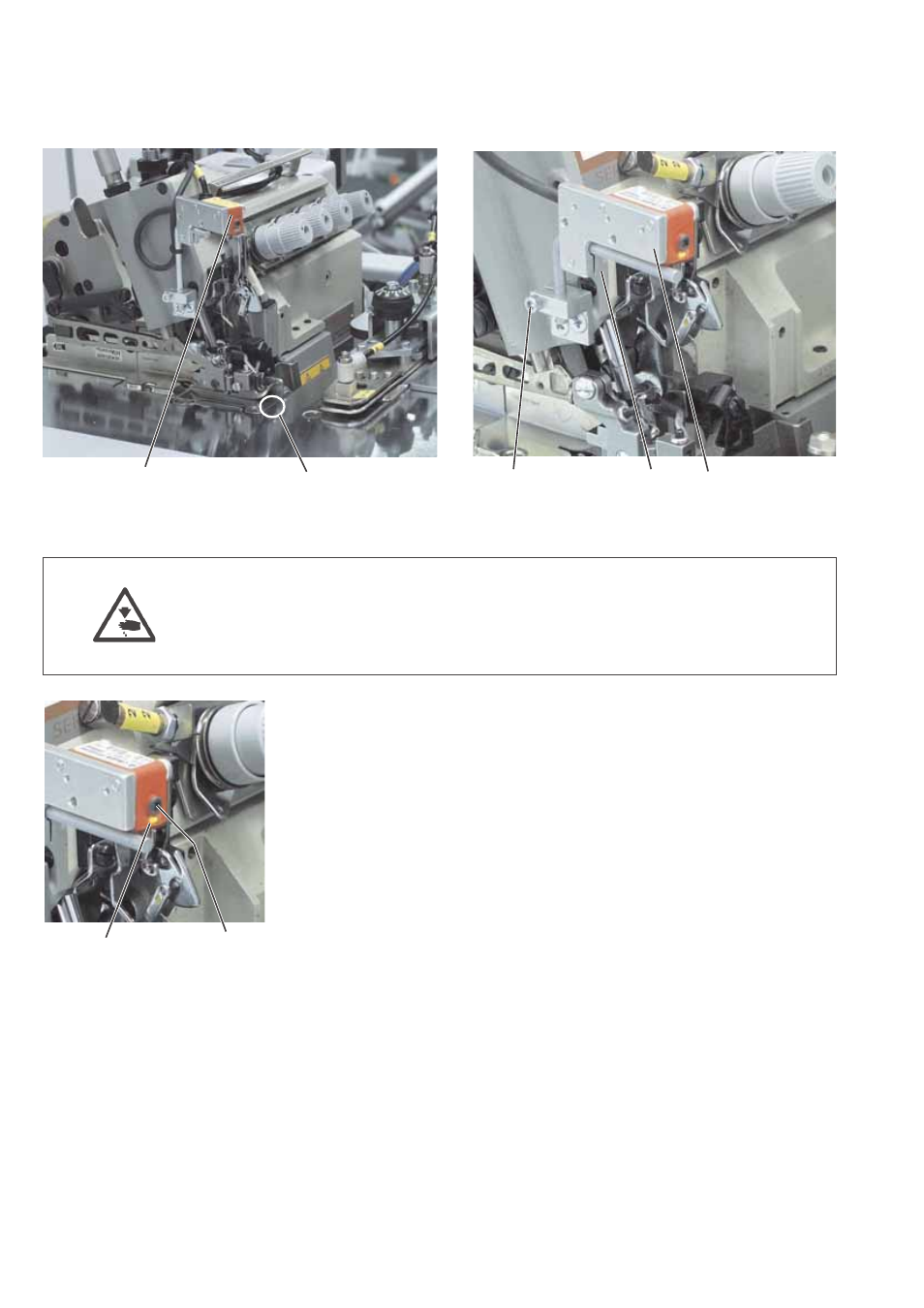

Lichtschranke ausrichten
Die Lichtschranke 2 soll auf den Bereich 1 am Oberteil ausgerichtet
sein.
–
Schrauben 4 und 5 lösen.
– Lichtschrankenhalter 3 entsprechend ausrichten.
– Schrauben 4 und 5 festdrehen.
Lichtschrankenintensität einstellen
–
Das Empfindlichkeitspotentiometer 5 auf der Stirnseite oberhalb
der Leuchtdiode 6 bis zum linken Anschlag einstellen (kleinste
Empfindlichkeit).
– Potentiometer im Uhrzeigersinn drehen, bis die Leuchtdiode 6
einschaltet.
– Für einen sicheren Lichtschrankenbetrieb das Potentiometer noch
eine Umdrehung im Uhrzeigersinn weiterdrehen.
Wenn die Leuchtdiode nicht leuchtet, dann sollte die Lichtschranke
gereinigt, neu eingestellt oder ausgetauscht werden.
