3.3 Konturenführung einstellen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Konturenführung nur bei ausgeschalteter Nähanlage einstellen.
Regel

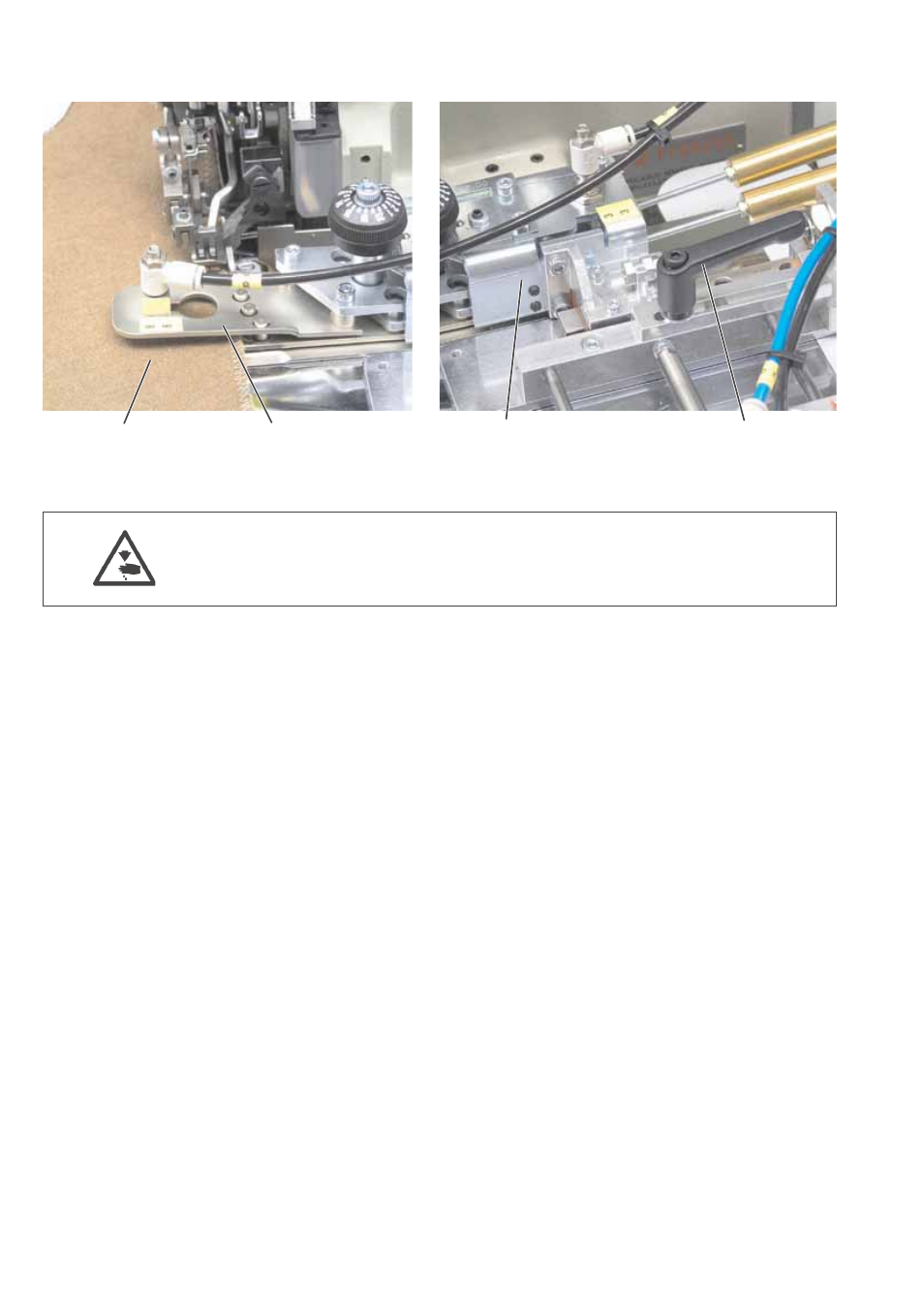

Die Konturenführung 1 soll so weit vorfahren, dass die beiden
Stofflagen 2 beim Abnähen der Kontur immer sicher geführt werden.
Korrektur Ausschwenkweite
–
Klemmhebel 4 lösen.
– Konturenführung 1 entsprechend verschieben.
– Klemmhebel 4 festdrehen.
Korrektur Stempelstellung
–
Mutter 6 lösen.
– Stempel 1 entsprechend verdrehen..
– Mutter 6 festdrehen.
20
2 1 1 3
