5.7 Stapler

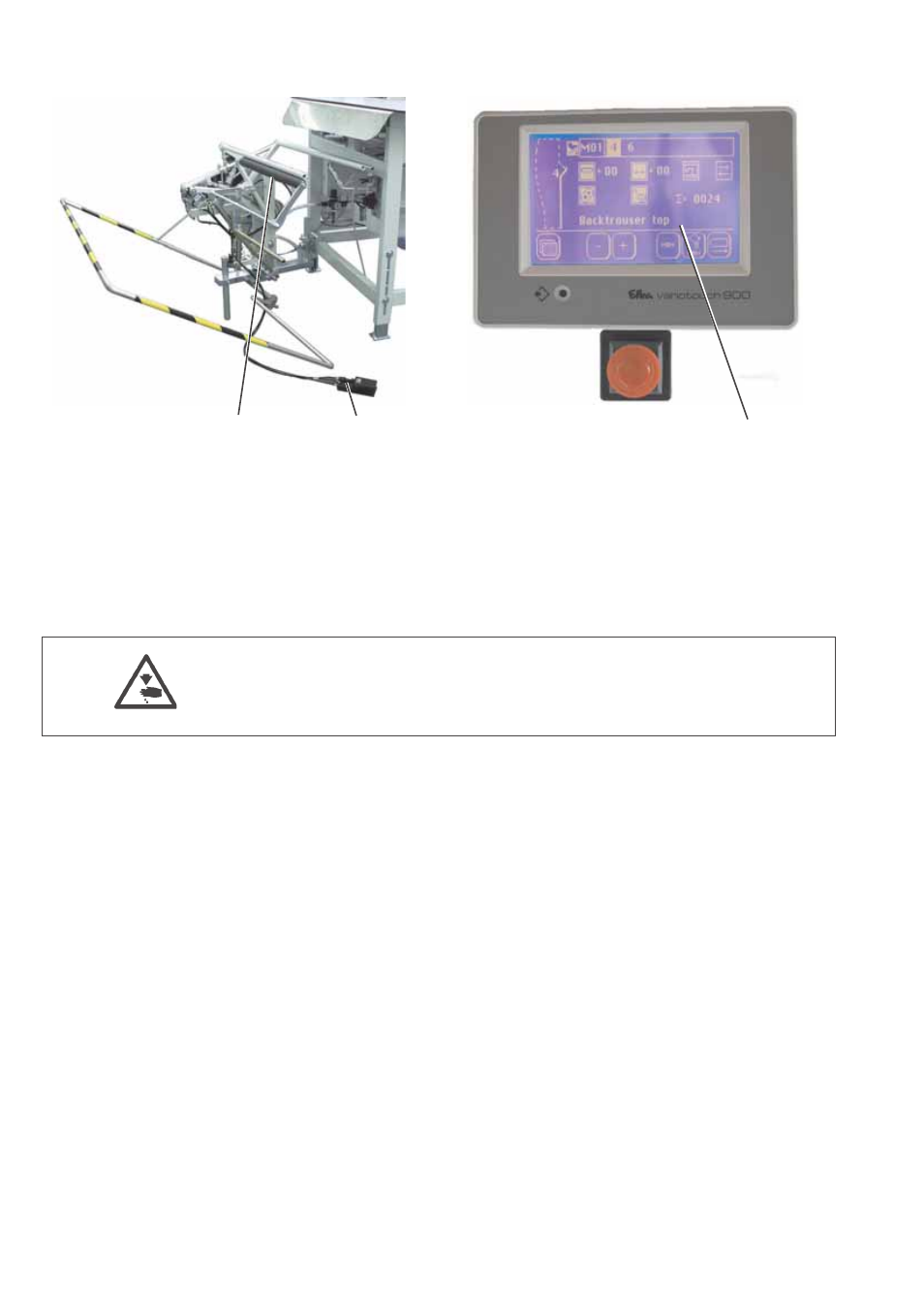

Auf dem Überwurfstapler 2 werden die fertig genähten Nähteile
abgestapelt.
Die abgestapelt und geklemmt gehaltenen Nähteile können bei
betätigtem Fußtaster 1 entnommen werden.
Die Ansteuerung des Staplers erfolgt durch einen Steuerimpuls. Die
pneumatischen Funktionen sind aus dem Pneumatikschaltplan
ersichtlich.
Vorsicht Verletzungsefahr!
Während des Stapelvorgangs nicht in den Arbeitsbereich des
Überwurfstaplers greifen.
Manuelles Abstapeln
–
Taste 3 am Bedienfeld drücken.
Ein Abstapelvorgang wird durchgeführt.
Abgestapelte Teile entnehmen
–
Fußschalter 1 betätigen und betätigt halten.
– Abgestapelte Teile entnehmen.
20
3 2 1
