Bronkhorst bietet spezielle Anfangsabschlussstecker mit der Widerstandsschaltung an. Diese gewährleisten einen
korrekten Abschluss, liefern aber auch eine definierte Spannung an der Modbus D1- und D0-Leitung, was für eine
höhere Zuverlässigkeit des Bussystems sorgt.
Ein Endabschlussstecker wird ebenfalls von Bronkhorst angeboten und bewirkt einen korrekten Abschluss am Ende
des Busses.
Der Abschluss kann über spezielle Abschlussstecker erfolgen, die von Bronkhorst angeboten werden.

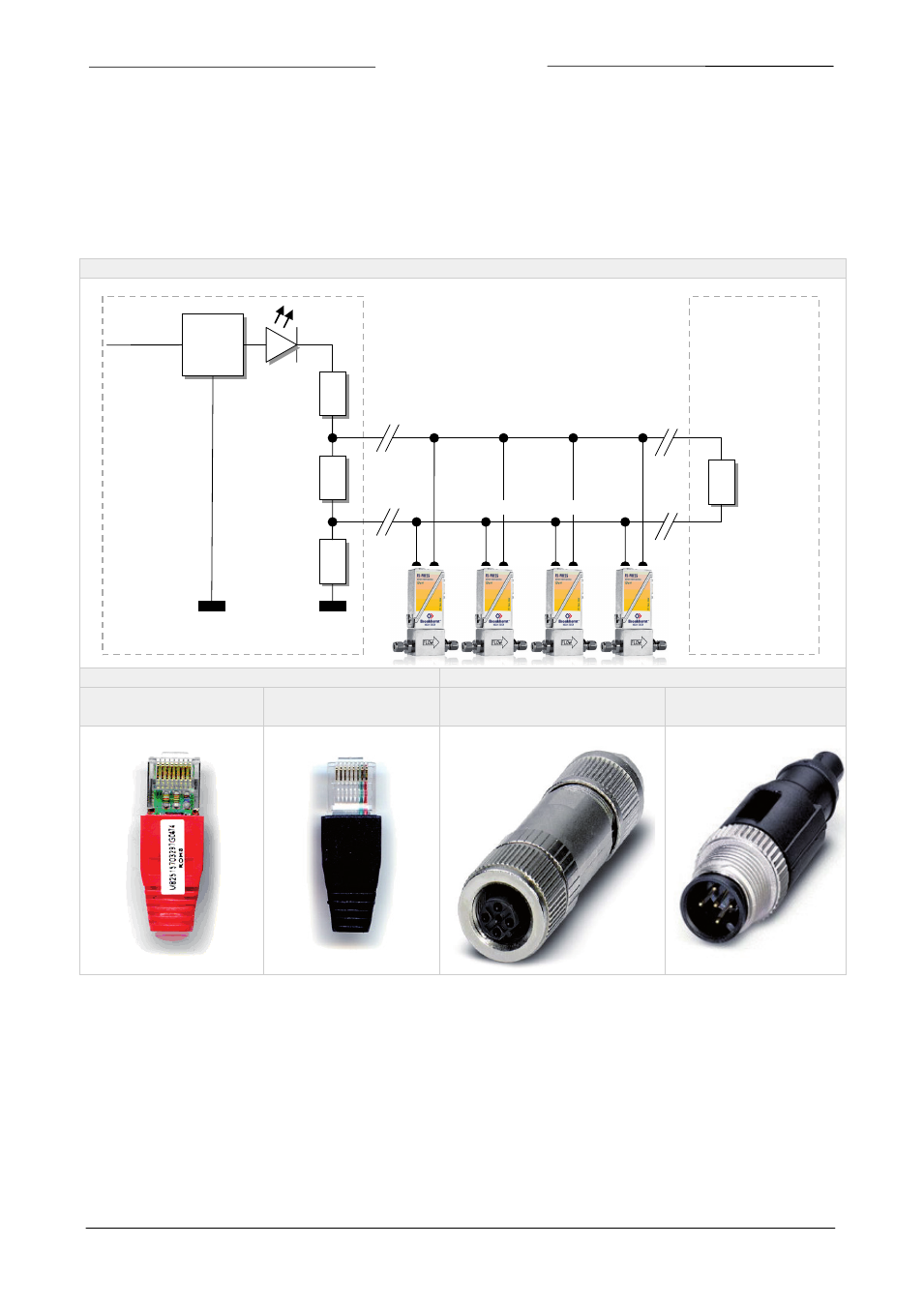

Abschlussschema
RJ45
M12
703297
Anfangsabschlussstecker
703298
Endabschlussstecker
703515
Anfangsabschlussstecker
703321
Endabschlussstecker
+15…24Vdc
RB1
976 Ohm
RT1
121 Ohm
RB2
392 Ohm
Modbus-System
D1 Modbus (B/B’)
D0 Modbus (A/A’)
RT2
121 Ohm
Begin termination (RED)
End termination (BLACK)
