2 FELDBUSINSTALLATION
2.1 Allgemeines
Modbus ist ein Feldbus-Kommunikationssystem über Dreidrahtleitungen auf Basis des RS485-Standards für den
Austausch von Parameterwerten. In diesem System ist jedes Instrument/Gerät für seine eigene jeweilige Aufgabe,
aber auch für den Austausch von Parameterwertinformationen mit anderen Instrumenten/Geräten, die am selben
Modbus-System angeschlossen sind, mit einem Mikrocontroller ausgerüstet.
Die Umsetzung der Modbus-Schnittstelle basiert auf folgenden Standards:
[1] Modbus_Application_Protocol_V1_1b.pdf 28. Dezember 2006
[2] Modbus_over_serial_line_V1_02.pdf 20. Dezember 2006
Die physikalische Schicht und das Kommunikationsprotokoll werden beim Empfang von Meldungen
automatisch erkannt. Diese Meldungen müssen mit der richtigen Kombination von physikalischer
Schicht und Kommunikationsprotokoll gesendet werden. Der Kommunikationserkennungsmodus ist
nach jedem Hochfahren aktiv.
Bronkhorst empfiehlt, in einem Bussystem nicht mehr als 127 Instrumente zu verwenden.
2.2 Modbus-Steckverbinder
2.2.1 Geschirmter modularer RJ45-Westernsteckverbinder
Warnung: Dieses Gerät besitzt eine herstellerspezifische Pinbelegung am RJ45-Anschluss, die sich von
der empfohlenen Modbus-Pinbelegung unterscheidet.

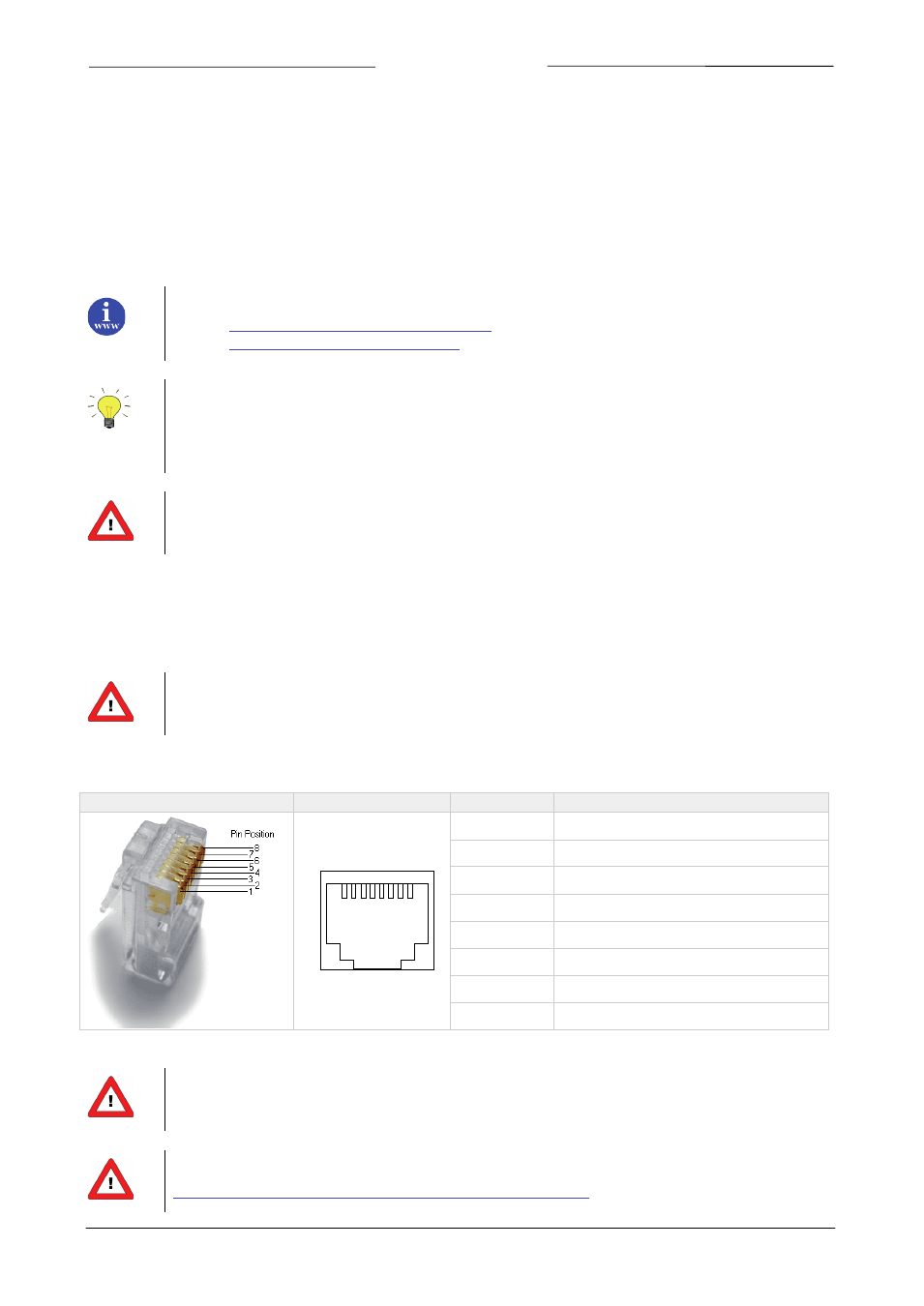

Der geschirmte modulare RJ45-Westernsteckverbinder (keine IP65-Ausführung) hat folgende Pinbelegung:
RJ45-Steckverbinder Anschlussbuchse Pinnummer Beschreibung
1 +15…24 VDC Versorgung
2 0 V
3 Schirm
4 0 V
5 +15…24 VDC Versorgung
6 0 V (Modbus allgemein)
7 D0 Modbus (A/A')
8 D1 Modbus (B/B')
Die maximale Kontaktbelastung für RJ45-Steckverbinder beträgt 1,5 A.
Die Pinbelegung für MASS-VIEW Instrumente finden Sie im Handbuch 9.17.051.
