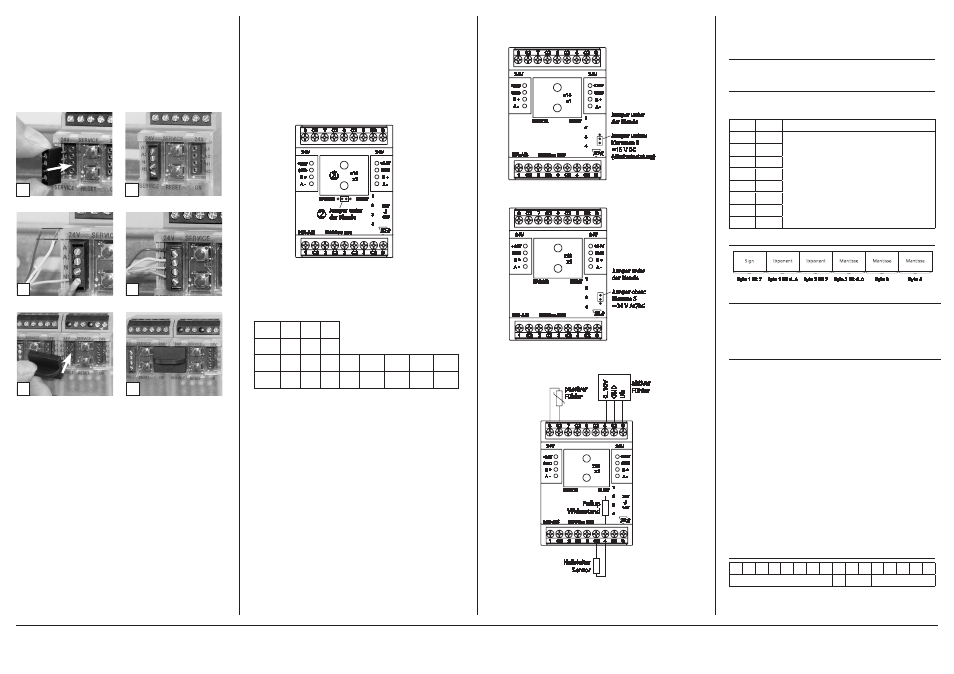

Contemporary Control Systems Modbus Cube I/O MR-AI8 - Handbuch (Seite 2)

1
8
2
7
4
5
C2
C2
C2
C2
C2
C2
S
S
1
2
3
4
24V 24V
+24V
GND
+24V
GND
ERROR
B +
A -
MR-AI8
B +
A -
BUSY
x1
x10
MODBus RTU
J
15V
24V
C2 6
3 C2
Ub 0..10V GN
D
aktiver
Fühler
passiver
Fühler
Halbleiter
Sensor
Pullup
Widerstand
9. Anschlussbeispiele
8. Position der Steckbrücke für die Speisung
von aktiven Fühlern.
1
8
2
7
4
5
C2
C2
C2
C2
C2
C2
S
S
1
2
3
4
24V 24V
+24V
GND
+24V
GND
ERROR
B +
A -
MR-AI8
B +
A -
BUSY
x1
x10
MODBus RTU
C2 6
3 C2
Jumper unter
der Blende
Jumper unten:
Klemmen S
=15 V DC
(Werkseinstelung)
1
8
2
7
4
5
C2
C2
C2
C2
C2
C2
S
S
1
2
3
4
24V 24V
+24V
GND
+24V
GND
ERROR
B +
A -
MR-AI8
B +
A -
BUSY
x1
x10
MODBus RTU
C2 6
3 C2
Jumper unter
der Blende
Jumper oben:
Klemme S
=24 V AC/DC
7. Bitrate und Parität einstellen
Die Bitrate und Parität kann im Programmiermodus eingestellt
werden, bei dem eine Steckbrücke hinter der Frontblende des Mo-
duls gesteckt ist. Diese Steckbrücke ist im Normalbetrieb entfernt.
Eine Verbindung mit dem Bus ist dazu nicht nötig.
Die Bitrate der Module kann folgendermaßen eingestellt werden:
1. Die Frontblende des Moduls entfernen;
2. auf die beiden mittleren Stifte der 4-poligen Stiftleiste zwi-
schen roter und grüner LED eine Steckbrücke stecken (Á);
3. die gewünschte Parität und Bitrate gemäß untenstehender
Tabelle an den Adressschaltern (3) einstellen;
4. die Versorgungsspannung des Moduls einschalten;
das Modul speichert die Bitrate jetzt dauerhaft in einem
EEPROM;
5. die Versorgungsspannung des Moduls wieder ausschalten;
6. die Steckbrücke von der Stiftleiste entfernen und die
Frontblende montieren.
Weichen die neuen Einstellungen von denen in der Tabelle ange-
gebenen ab, gilt die Werkseinstellung.
Werkseinstellung: 19200 Bd Even
1
8
2
7
4
5
C2
C2
C2
C2
C2
C2
S
S
1
2
3
4
24V 24V
+24V
GND
+24V
GND
ERROR
B +
A -
MR-AI8
B +
A -
BUSY
x1
x10
MODBus RTU
J
15V
24V
Jumper unter
der Blende Á
Â
C2 6
3 C2
2 1
4 3
5 mm
6 5
6. Montage
Anlage spannungsfrei schalten
Gerät auf Tragschiene (TH35 nach IEC 60715, Einbau in Elektro-
verteiler / Schalttafel) setzen
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur
durch qualifiziertes Fachpersonal unter Beachtung der VDE-
Bestimmungen und örtlicher Vorschriften vorgenommen
werden.
Anschlussklemme für Busanschluss einstecken
Das Modul ist ohne Abstand anreihbar. Bei Reihenmontage
Brückenstecker aufstecken, er verbindet Bus und Versorgungs-
spannung bei nebeneinander montierten Modulen.
Nach dem Anreihen von 15 Modulen oder einer maximalen
Stromaufnahme von 2 A (AC oder DC) pro Anschluss am
Netzgerät muss mit der Ver sorgungs spannung neu extern
angefahren werden.
Kabel für Busanschluss anschließen
Reihenmontage
Schalter
x1
1 2 3 4 5 6 7 8
Bitrate
(Bit/s) 1200 2400 4800 9600 19200 38400 57600 115200
Schalter
x10
1 2 3
Parity even odd none
Register zur Konfiguration
Mit den 8 Konfigurationsregistern werden für die 8 Eingänge
Eingangsschaltung und Messbereich, Datentyp und Einheit des
Messwerts und die Sensor-Kennlinie für übliche Temperatur-
sensoren eingestellt.
Der Registerinhalt wird im EEPROM gespeichert.
Modbus-Funktionen:
“03 (0x03) Read Holding Registers” (max. 20 at once)
“06 (0x06) Write Single Register”
“16 (0x10) Write Multiple Registers” (max. 20 at once)
Holding Register 0-15 Offest Register, wird zum Messwert in je
2 aufeinander folgenden Registern
addiert. (Eingang 1 = Register 0 - 1)
Float in beiden oder Signed Integer 16
im ersten, wie beim Messwert.
Holding Register 16-23 Konfigurations-Register (EEPROM),
dient zur Einstelllung des Messbereichs,
des Datentyps des Messwerts
(Float / Integer 16),
der Einheit des Messwerts und der
Sensor-Kennlinie (Eingang 1 = Register 16)
Holding Register 24-63 Interpolations-Tabellen-Register
(EEPROM),
abwechselnd Temperatur und Widerstand,
Float in je 2 aufeinander folgenden
Registern
Konfigurations-Register bei Messung von Spannung oder
Widerstand:
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0
0 0 Bereich Nummer
10. Beschreibung der Software
10.1 I/O Kommandos
„04 (0x04) Read Input Registers“
Request
Valid Starting Address 0 .. 15
Valid Quantity of Registers
1 .. 16 ( 1 .. 8 Eingänge )
Response
Byte Count 2 x Quantity o. R.
Registers Values Quantity o. R x 12 Bytes
Eingang Register Information
1 0-1 Die Messwerte werden in je 2 Registern (4 Bytes) geliefert.
Der Datentyp in den Registern kann konfiguriert werden.
(Siehe Register 16-23) 2 2-3
3 4-5 float Messwert benötigt 2 Register (Bild 1)
4 6-7 signed in Messwert steht im 1. Register
5 8-9 signed in 0 füllt 2. Register auf
6 10-11 Solange noch keine Messung erfolgt ist, ist der Messwert 0
7 12-13 Aus 2 Registern zusammengesetzte Datentypen beginnen
an der geraden Adresse. 8 14-15
Bild 1
Byte 1 Bit 7 Byte 1 Bit 6..0 Byte 2 Bit 7 Byte 2 Bit 6..0 Byte 3 Byte 4
Exponent Exponent Mantisse Mantisse Mantisse Sign
