Cybex 770C Cycle Bike - Handbuch (Seite 24)

Cybex – Bedienungsanleitung
24

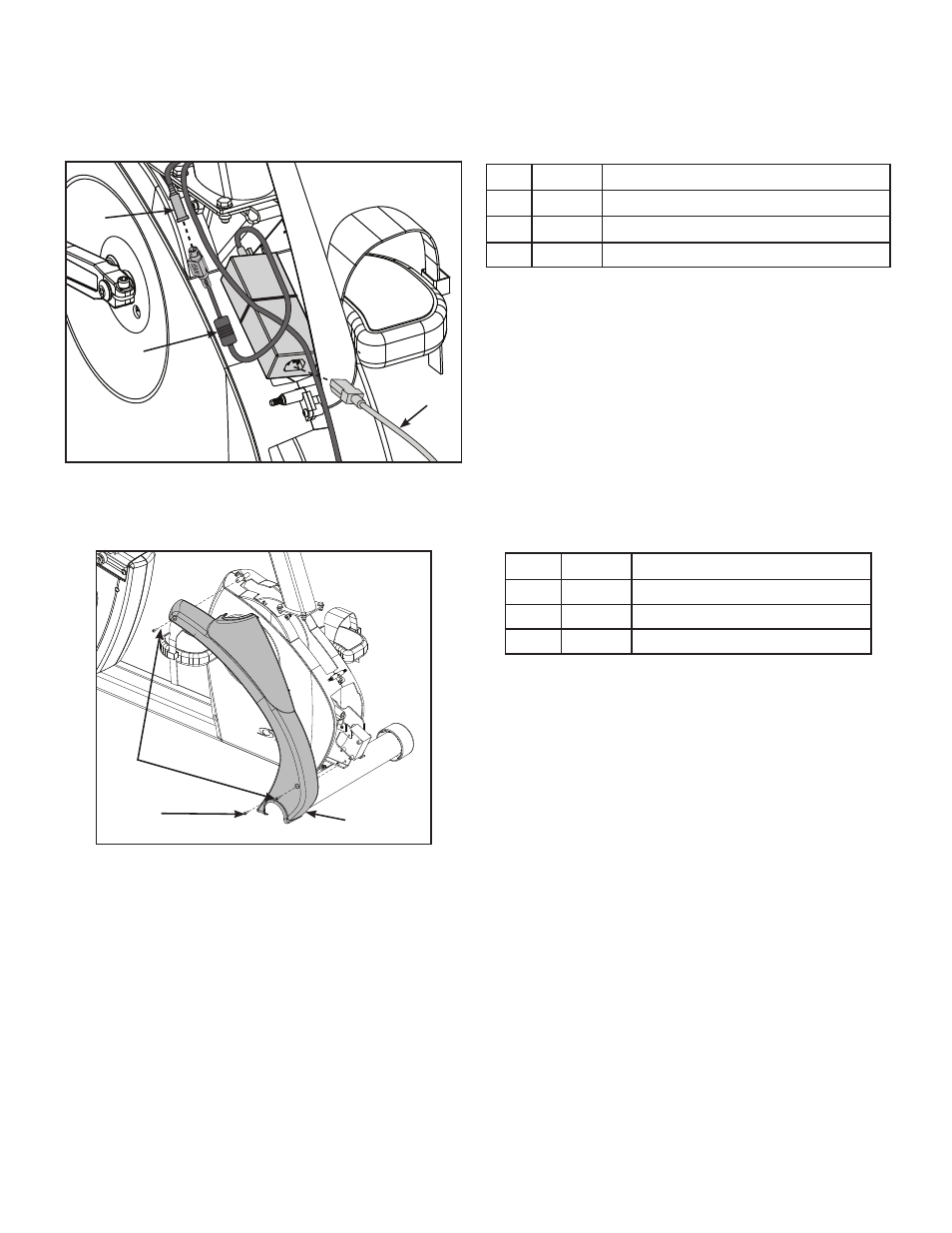

8. Den DIN-Steckverbinder des Konsolenkabels am Netzteilausgang anschließen. Sicherstellen, dass
die beiden Steckverbinder fest verbunden sind und ohne Zurückziehen der Hülse zur Freigabe nicht
getrennt werden können.
3
1
2
Artikel Beschreibung
1 Netzteilausgang
2 Konsolenkabel-DIN-Steckverbinder
3 11 Netzkabel
Vorderabdeckungen anbringen.
1. Mit einem Kreuzschlitz-Schraubendreher die vordere rechte Abdeckung mit drei Schrauben montieren.
1
3
2
Artikel Beschreibung
1 15 Schraube, 8-16 x 0,50" (3)
2 16 Schraube, 8-16 x 0,75", (1)
3 4 Rechte vordere Abdeckung
Die vorderen Abdeckungen werden neben den drei Befestigungsschrauben je Abdeckung auch durch fünf
Kunststoffzungen zusammengehalten. Sicherstellen, dass alle vier Kunststoffzungen ordnungsgemäß in jeder
vorderen Abdeckung eingerastet sind.
