Bedienungsanleitung für Cybex
11

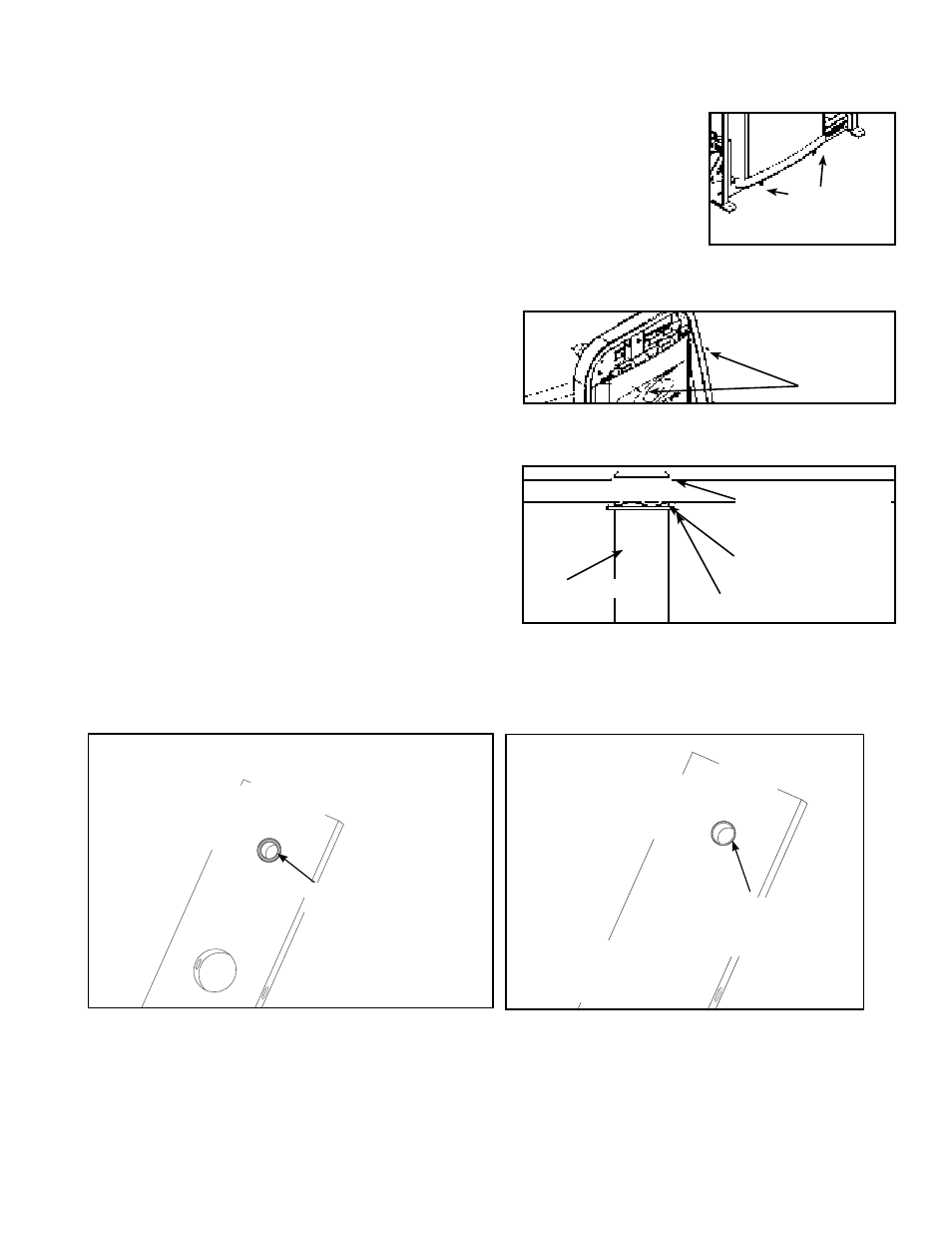

F. Die in Abbildung 6 gezeigten unteren beiden Schrauben lockern. HINWEIS: Die unteren
beiden Schrauben nicht entfernen.
G. Die oberen beiden Befestigungsschrauben der hinteren Verkleidung entfernen.
Siehe Abbildung 7.
H. Die hintere Verkleidung vorsichtig nach oben schieben und entfernen.
6. Gewichtssatz installieren.
A. Die Anordnung der Stufengewichte notieren.
B. Die Stufengewichte von einer zweiten Person festhalten lassen, den Wahlknopf auf 0 lbs.
drehen und alle sechs Stufengewichte (drei auf jeder Seite)
entfernen.
C. Den oberen Sicherungsring mit einer Außen-Sicherungs-
ringzange von einer der Führungsstangen entfernen und die
Führungsstange vorsichtig absenken. Siehe Abbildung 8.
D. Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange
zu entfernen.
E. Die Führungsstangen möglichst (vom Gerät weg) nach
außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F. Das obere Gewicht nach oben aus dem Gerät nehmen
und vorsichtig beiseite legen.
G. Die gesamte Länge der Führungsstangen gut abwischen.
Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.
H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS:
Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen
9A und 9B.
I. Das obere Gewicht auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)
an der Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
Abbildung 8
Oberer Sicherungsring
Unterer Sicherungsring
Rahmen
Führungsstange
Federscheibe
Abbildung 6
Abbildung 7
Schraube (nur
lockern - nicht
entfernen)
Schraube
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 9A Abbildung 9B
