8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren

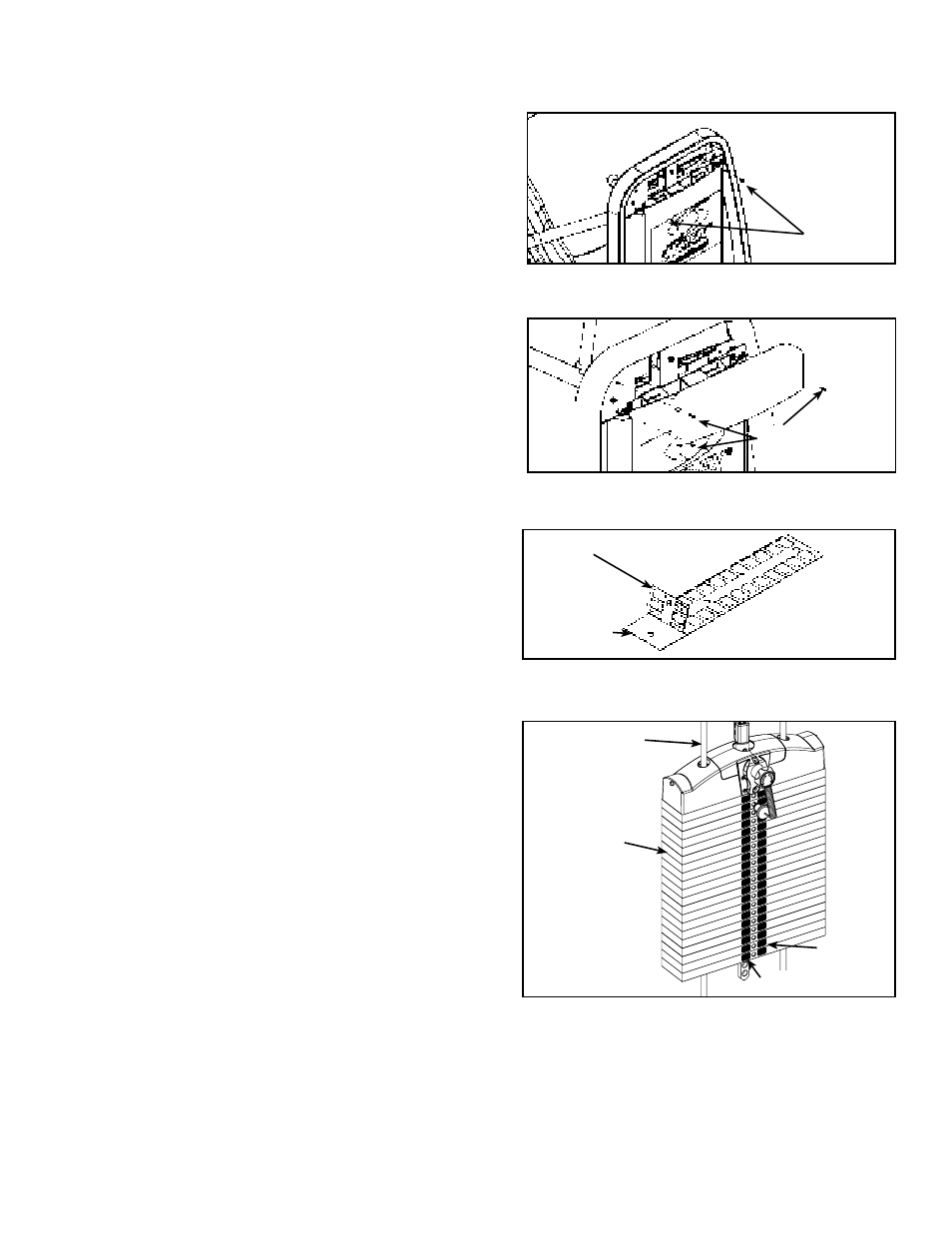

Schrauben positionieren. Siehe Abbildung 14.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 15.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 16.
9. Aufkleber der Gewichtsplatten anbringen.
HINWEIS: Sie können die Gewichte mit US-Pounds, Kilogramm
oder beidem kennzeichnen.
A. Die Rückseite des Aufklebers langsam und vorsichtig
abziehen. Siehe Abbildung 17. HINWEIS: Beim Abziehen
der Rückseite sicherstellen, dass der Aufkleber am vorderen
Haftetikett kleben bleibt.
B. Die Öffnungen im Aufkleber mit den entsprechenden
Öffnungen im Gewichtssatz ausrichten. HINWEIS: Die
Haftseite darf den Gewichtssatz bei diesem Schritt nicht
berühren.
C. Einen Führungsbolzen in jede Öffnung der Vorlage einführen.
HINWEIS: Als Führungsbolzen kann ein beliebiges Teil
verwendet werden, das durch die Gewichtssatzöffnung
passt (z. B. ein Gewichtssatz-Steckbolzen).
D. Den Aufkleber sorgfältig ausrichten und auf die Gewichtsplatten
aufdrücken.
E. Die Vorderseite vorsichtig abziehen; die Aufkleber verbleiben
auf den Gewichtsplatten. Siehe Abbildung 18.
HINWEIS: Das Trainingsgerät muss regelmäßig überprüft und gewartet
werden. Erforderliche Prüfungs- und Wartungsmaßnahmen
sind in der CYBEX Eagle Bedienungsanleitung zu finden.
Wenn die CYBEX Eagle Bedienungsanleitung nicht
verfügbar ist oder wenn Sie Fragen oder Probleme haben,
wenden Sie sich telefonisch unter +1 888 462 9239 an
den CYBEX-Kundendienst. Außerhalb der USA ist der
Cybex Kundendienst telefonisch unter +1 508 533 4300
zu erreichen.
10. Prüfung der ordnungsgemäßen Funktion.
11. Trainingsgerät auf dem Boden verankern.
A. Das Trainingsgerät mit den an jedem Gerät vorhandenen
Ankerbohrungen fest mit dem Boden verankern.
HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts
verantwortlich. Wenden Sie sich hierfür an einen
Spezialisten.
HINWEIS: Befestigungselemente mit einer Zugfestigkeit von
mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-
Schrauben der Klasse 2 oder stärker).
HINWEIS: Wenn Füße oder Rahmen des Geräts den Boden nicht berühren, das Gerät NICHT mit den Ankerschrauben
nach unten ziehen. Vom Boden abgehobene Füße oder
Rahmen zunächst mit Beilagscheiben unterlegen.
