Bedienungsanleitung für Cybex
10
6. Gewichtssatz installieren.
A. Die Anordnung der Stufengewichte notieren.
B. Die Stufengewichte von einer zweiten Person festhalten
lassen, den Wahlknopf auf 0 lbs. drehen und alle sechs
Stufengewichte (drei auf jeder Seite) entfernen.
C. Den oberen Sicherungsring mit einer Außen-
Sicherungsringzange von einer der Führungsstangen
entfernen und die Führungsstange vorsichtig absenken.
Siehe Abbildung 10.
D. Den unteren Sicherungsring und die Federscheibe von der
Führungsstange entfernen. Schritte 6C und 6D wiederholen,
um beide Sicherungsringe von der anderen Führungsstange zu entfernen.
E. Die Führungsstangen möglichst (vom Gerät weg) nach außen neigen, um ausreichend Platz für den Einbau der
Gewichtsplatten zu erhalten.
F. Das obere Gewicht / die zweite Platte vorsichtig nach oben aus dem Gerät nehmen und beiseite legen.
G. Die gesamte Länge der Führungsstangen gut abwischen. Eine dünne Schicht Leichtlauföl auf die Stangen auftragen.
H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die
breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 11A
und 11B.
I. Das obere Gewicht / die zweite Platte vorsichtig auf die Führungsstangen schieben.
J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange) an der
Führungsstange anbringen.
K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.
L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die andere
Führungsstange wiederholen.
7. Verlegung des Bandriemens.
A. Überprüfen, ob der Bandriemen durch die Oberseite der Riemenscheibenhalterung verlegt ist. Das Ende
des Bandriemens dann zum oberen Gewicht nach unten verlegen.
B. Das obere Gewicht vorsichtig anheben und überprüfen, ob die Position der Riemenklammer (am oberen Gewicht)
ordnungsgemäß mit der oberen Riemenscheibenhalterung
(am Gerät) ausgerichtet ist. Siehe Abbildung 12.
C. Den Bandriemen durch den Schlitz in der Riemenklammer schieben.

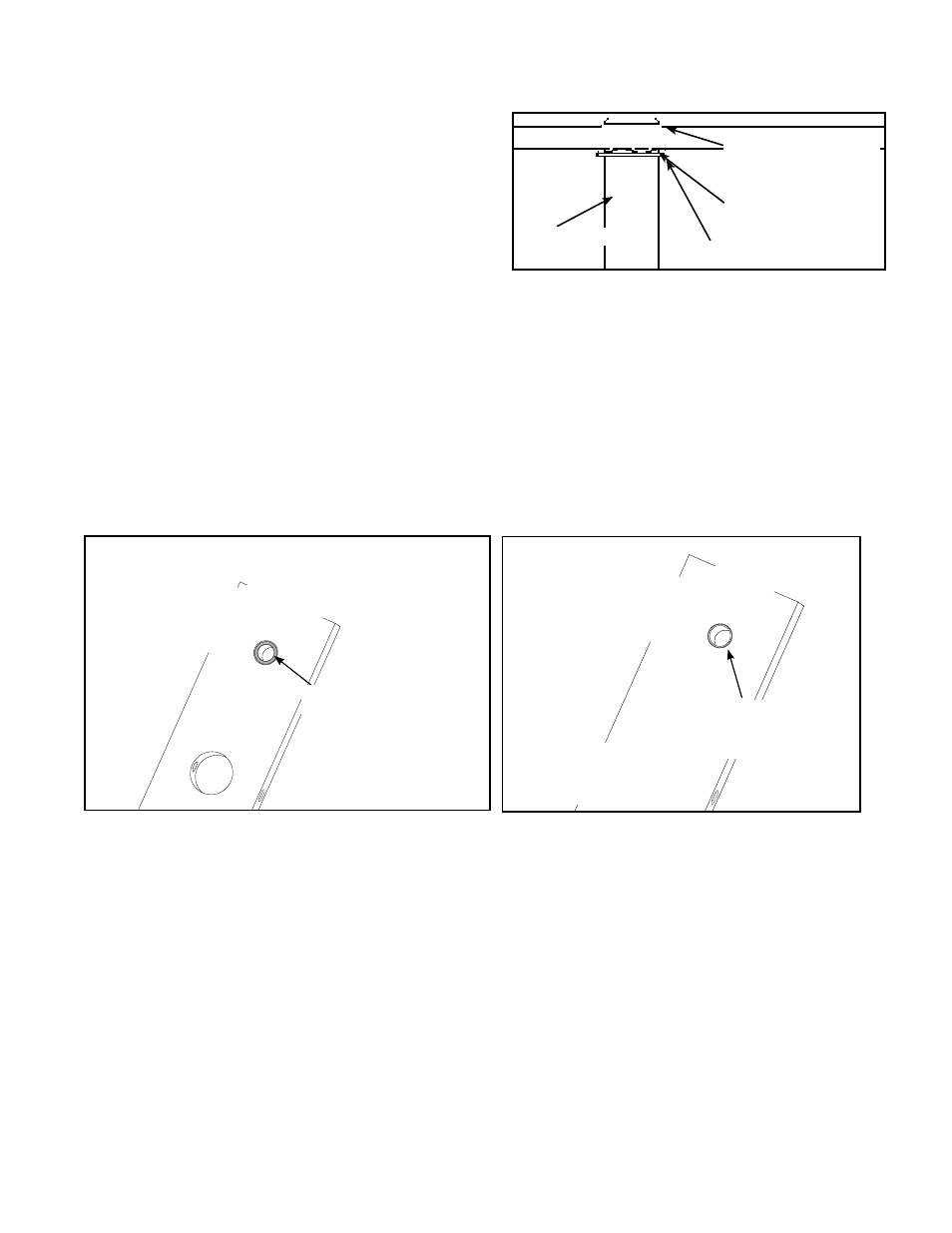

Abbildung 10
Oberer Sicherungsring
Unterer Sicherungsring
Rahmen
Führungsstange
Federscheibe
SCHMALE
Buchsenkante
FALSCH
BREITE
Buchsenkante
zeigt nach oben
RICHTIG
HINWEIS: Die schmale
Buchsenkante muss nach
unten zeigen.
Abbildung 11A Abbildung 11B
