Bedienungsanleitung für Cybex

9

O. Die sechs BHSCS-Schrauben, mit denen die beiden

Rahmenhälften verbunden sind, vorsichtig mit Hilfe einer

zweiten Person entfernen. Siehe Abbildung 6.

P. Die größere Rahmenhälfte vorsichtig auf den Boden legen,

bis sie transportiert werden soll.

Q. Beide Hälften vorsichtig durch die Türöffnung an den

gewünschten Aufstellungsort bringen. Die größere

Rahmenhälfte wieder auf den Boden legen, bis sie für die

Verbindung der beiden Hälften benötigt wird.

R. Die beiden Hälften mit Hilfe einer zweiten Person vorsichtig

verbinden und mit den in Schritt 4O entfernten sechs BHSCS-

Schrauben befestigen. Siehe Abbildung 6.

S. Die (in Schritt 4M und 4N entfernte) Riemenscheibenwelle mit

der flachen Seite nach unten vorsichtig in das Gerät schieben.

T. Die (in Schritt 4K und 4L entfernte) Drehachse vorsichtig

durch die Riemenscheibenwelle schieben.

U. Die Drehachse mit der in Schritt 4K entfernten BHSCS-

Schraube befestigen.

V. Die (in Schritt 4F und 4G entfernte) Riemenscheibe wieder

an der Riemenscheibenhalterung anbringen.

W. Überprüfen, ob die Bandriemen ordnungsgemäß verlegt sind

(ein Riemen von der Exzenterrolle zur Riemenscheibenhalterung

und der andere Riemen zwischen den Achsen).

X. Den (in Schritt 4D entfernten) Bandriemen des Gewichtssatzes

an der Bandriemenklammer der Exzenterrolle anbringen.

Siehe Abbildung 1.

Y. Mit Schritt 5C fortfahren.

5. Versandfüße und hintere Verkleidungen entfernen.

A. Alle (standardmäßigen) konischen Versandhalterungen mit

einem 3/4-Zoll-Steck- oder Schraubenschlüssel entfernen.

B. Den Versandgurt durchschneiden, mit dem das obere

Gewicht befestigt ist.

C. Die (im Lieferumfang enthaltenen) Gummifüße an jedem

Rahmenfuß sorgfältig anbringen.

D. Das obere Gewicht anheben und den Stufengewicht-

Wahlknopf so drehen, dass alle 15 lbs. ausgewählt sind

(drei Stufengewichte auf jeder Seite).

E. Die drei Kreuzschlitzschrauben entfernen, mit denen die obere (hintere) Verkleidung befestigt ist, und die

Verkleidung vorsichtig abnehmen. Siehe Abbildung 7.

F. Die in Abbildung 8 gezeigten unteren beiden Schrauben lockern. HINWEIS: Die unteren beiden Schrauben

nicht entfernen.

G. Die oberen beiden Befestigungsschrauben der hinteren Verkleidung entfernen. Siehe Abbildung 9.

H. Die hintere Verkleidung vorsichtig nach oben schieben und entfernen.

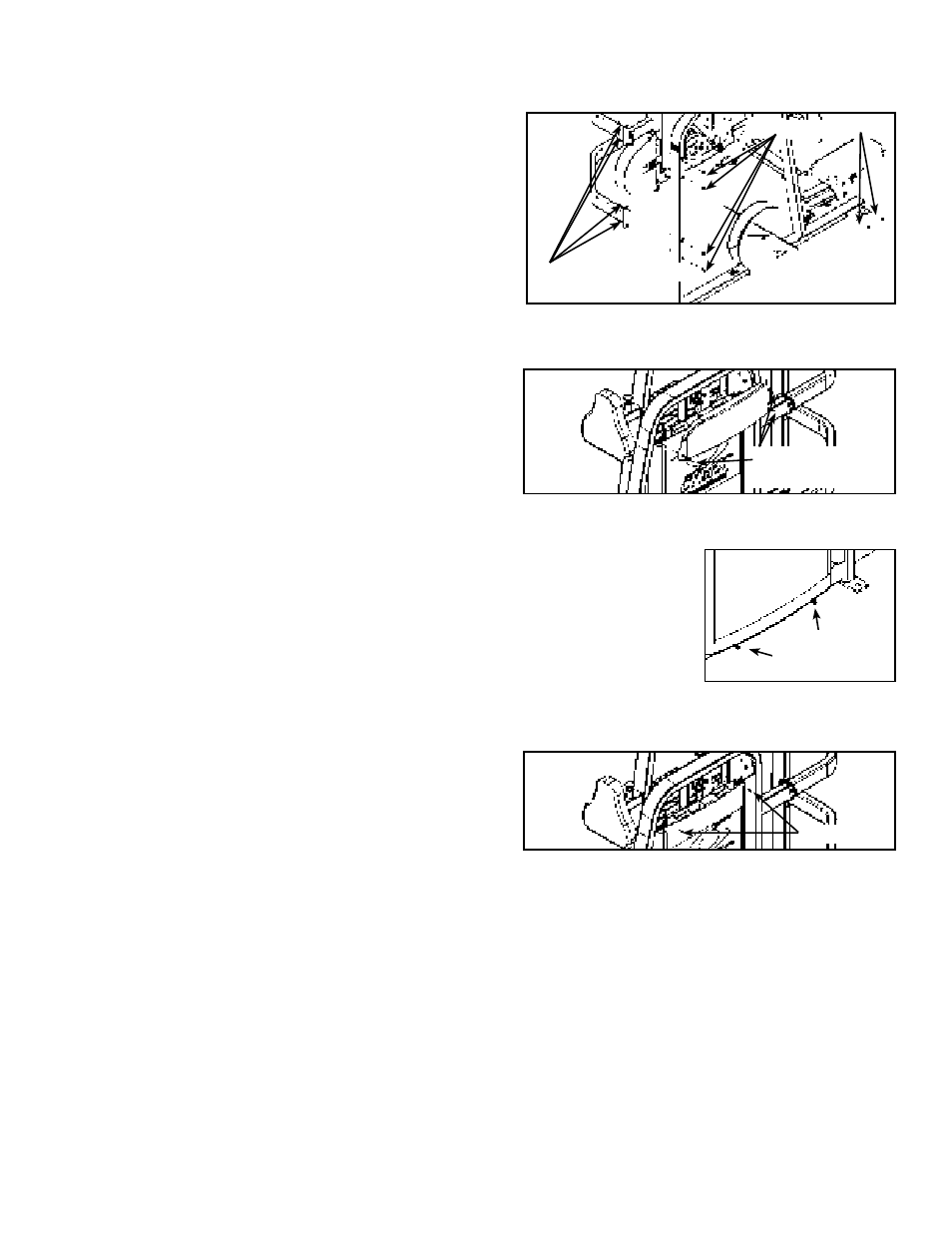

Abbildung 9

Abbildung 7

Kreuzschlitz-

schraube (3)

Schraube

Abbildung 6

BHSCS-Schraube (6)

Nylon-Kontermutter (6)

Abbildung 8

Schraube (nur

lockern - nicht

entfernen)
