Bedienungsanleitung für Cybex
8

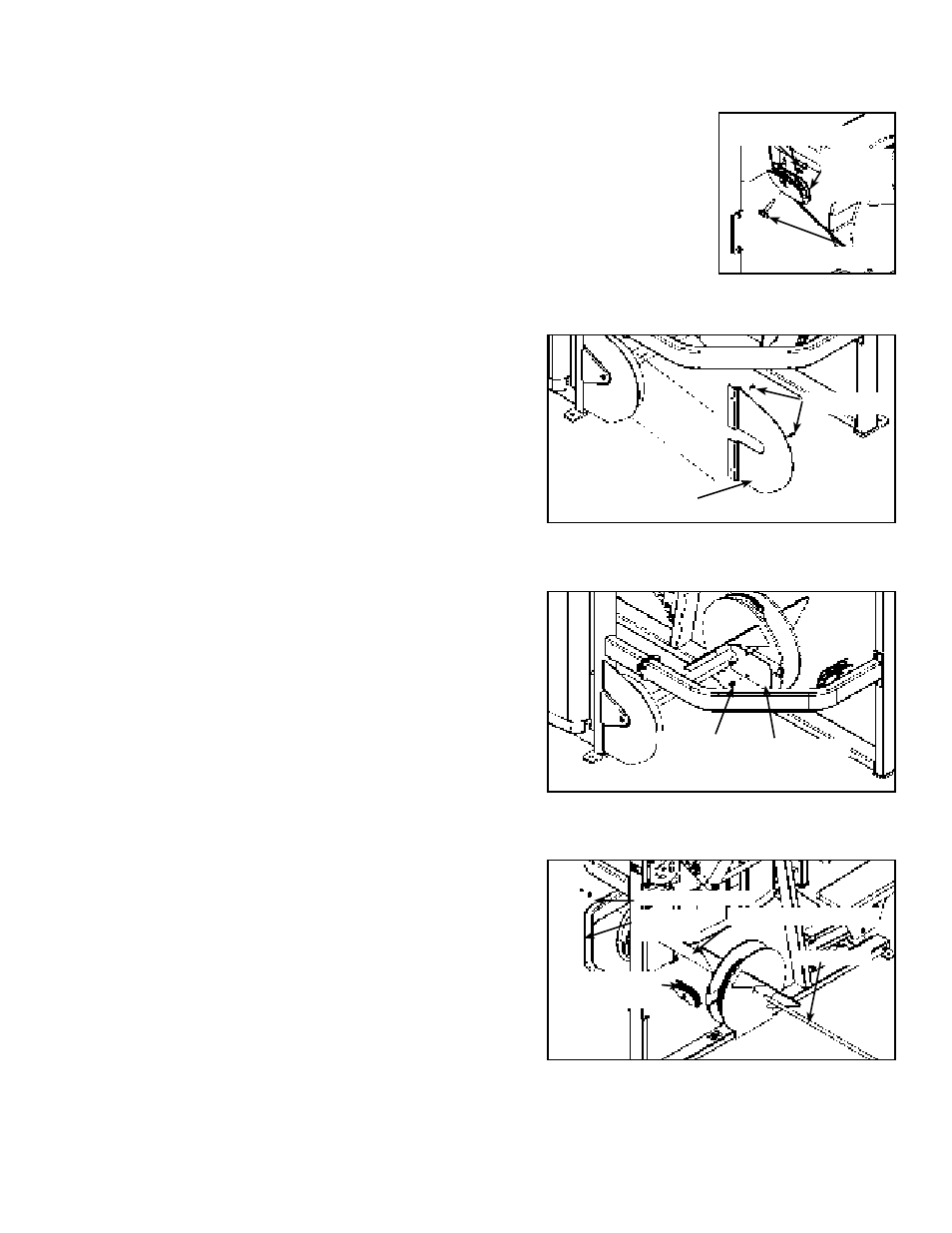

E. Die Riemenscheibenhalterung neben der Exzenterrolle ausfindig machen.
Siehe Abbildung 2.
F. Schraube, Unterlegscheibe und Sechskantmutter entfernen, mit denen
die Riemenscheibe an der Riemenscheibenhalterung befestigt ist.
G. Die Riemenscheibe von der Riemenscheibenhalterung entfernen.
H. Die beiden Befestigungsschrauben der Exzenterrollen-Abdeckungsplatte
(Schutzabdeckung) mit einem Kreuzschlitzschraubendreher entfernen
und die Platte abnehmen. Siehe Abbildung 3.
I. Die in Abbildung 4 gezeigte kleine Platte am gegenüberliegenden
Ende der Drehachse (von Schritt 4H) ausfindig machen.
J. Die beiden BHSCS-Befestigungsschrauben der kleinen Platte
mit einem 7/32-Zoll-Inbusschlüssel entfernen und die Platte
abnehmen.
K. Eine der beiden BHSCS-Schrauben entfernen, mit denen
die Drehachse befestigt ist. Siehe Abbildung 5.
L. Die Drehachse vorsichtig entfernen. Siehe Abbildung 5.
HINWEIS: Beim Entfernen der Achse äußerst vorsichtig
vorgehen, damit das Gewinde der Achse nicht beschädigt wird.
M. Die Exzenterrolle so drehen, dass der flache Teil nach unten zeigt.
N. Die Riemenscheibenwelle vorsichtig aus dem Gerät herausziehen.
Abbildung 2
Schraube
Abbildung 3
Exzenterrollen-
Abdeckungsplatte
Schraube
Abbildung 5
Drehachse
Unterlegscheibe
Abbildung 4
Kleine Platte
BHSCS-
Schraube (2)
Riemen-
scheiben-
halterung
Sechskantmutter/
Unterlegscheibe
Riemenscheibe/
Seilzug
Riemenscheibenwelle BHSCS-
Schraube
