D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß installiert sind
(wie in Abbildung 13A dargestellt).
HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung
13B gezeigt).
E. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen.
HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 14.
F. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne Auswahl eines Widerstands
anheben und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der Halterung
der oberen Riemenscheibe zur Bandriemenklammer des oberen
Gewichts verlegt ist.
I. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 15.
J. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren Schrauben
positionieren. Siehe Abbildung 16.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 17.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 18.
Abbildung 16
Schraube
Obere Riemenscheibe

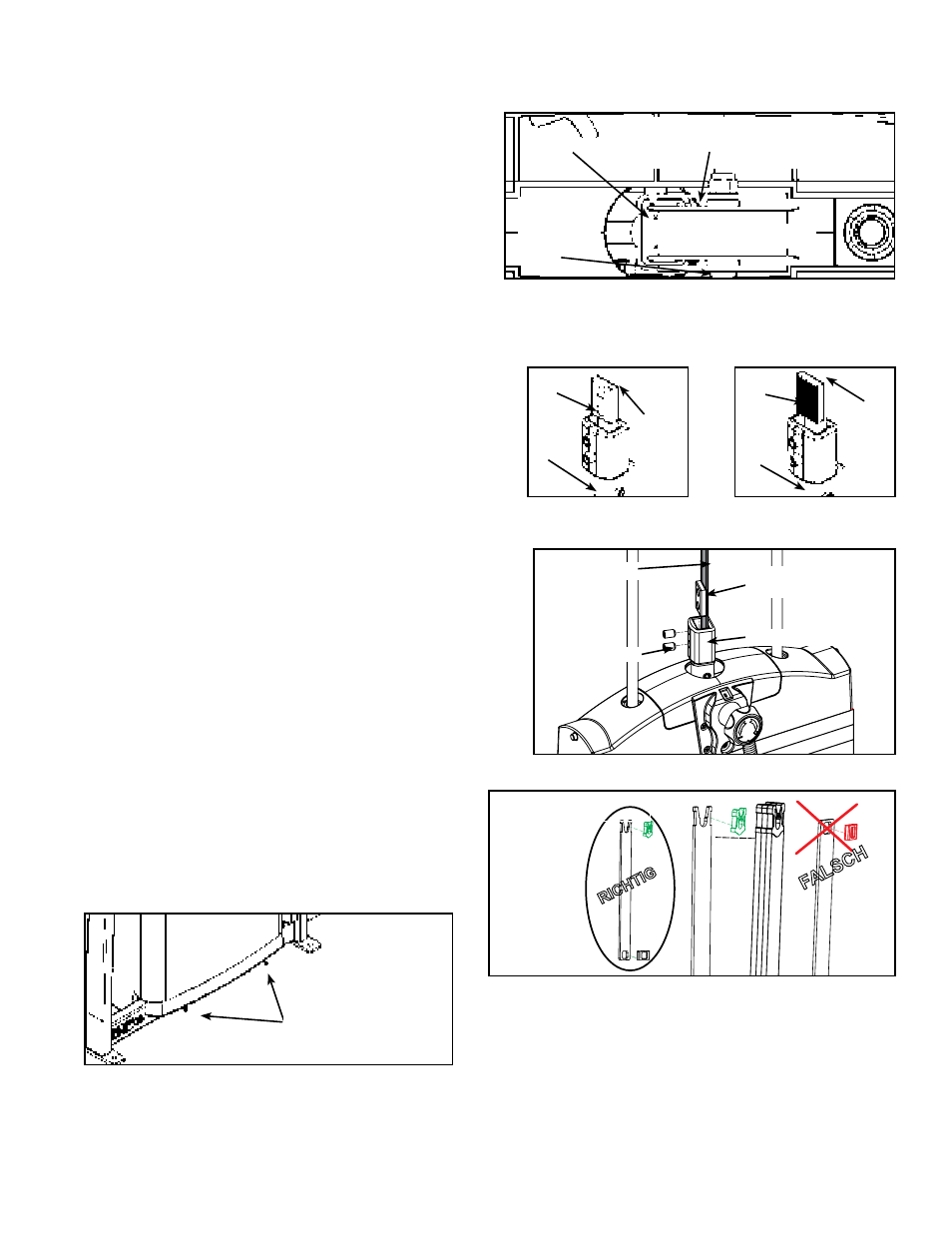

Abbildung 12 (Draufsicht von der Riemenscheibe auf die
Riemenklammer)
Bandriemen
Einsatz und Stellschrauben (nicht
abgebildet) sind auf dieser Seite zu
finden.
Stufen-
gewicht-
Wahl-
knopf
Richtige Riemenverlegung
Falsche Riemenverlegung
Abbildung 13A
Abbildung 13B
Schaft
Band-
riemen
Einsatz
Schaft
Band-
riemen
Einsatz
Abbildung 14
Bandriemen
Stellschrauben
Einsatz der
Bandriemenklammer
Bandriemenklammer
Abbildung 15
FALSCH
RICHTIG
Stufengewichte
