C. Den Bandriemen durch den Schlitz in der Riemenklammer
schieben.
D. Überprüfen, ob Bandriemen und Einsatz ordnungsgemäß
installiert sind (wie in Abbildung 9A dargestellt). HINWEIS:
Den Einsatz nicht umgekehrt installieren (wie in Abbildung 9B
gezeigt).
E. Den Bandriemen straffen und mit den beiden Stellschrauben
an der Klammer befestigen. HINWEIS: Die Schrauben mit
einem Drehmoment von 34 bis 40 Nm (300 bis 350 in-lbs)
anziehen. Siehe Abbildung 10.
F. Den Gewichtssatz-Steckbolzen in jede Platte einführen,
um den ordnungsgemäßen Sitz zu gewährleisten.
G. Das obere Gewicht ohne ausgewählten Widerstand anheben
und absenken (um normales Training zu simulieren).
H. Von einer zweiten Person überprüfen lassen, ob der
Bandriemen gleichmäßig läuft und gerade von der Halterung
der oberen Riemenscheibe zur Bandriemenklammer des
oberen Gewichts verlegt ist.
I. Die sechs in Schritt 6B entfernten Stufengewichte wieder
installieren. Siehe Abbildung 11.
J. Den Stufengewicht-Wahlknopf so drehen, dass alle 15 lbs.
ausgewählt sind.
8. Hintere Verkleidungen anbringen.
A. Die Verkleidung vorsichtig auf den beiden unteren
Schrauben positionieren. Siehe Abbildung 12.
B. Die oberen beiden Befestigungsschrauben der hinteren
Verkleidung anbringen. Siehe Abbildung 13.
C. Die drei Kreuzschlitzschrauben anbringen, um die obere
(hintere) Verkleidung zu befestigen. Siehe Abbildung 14.
Abbildung 13
Schraube
Abbildung 12
Schraube

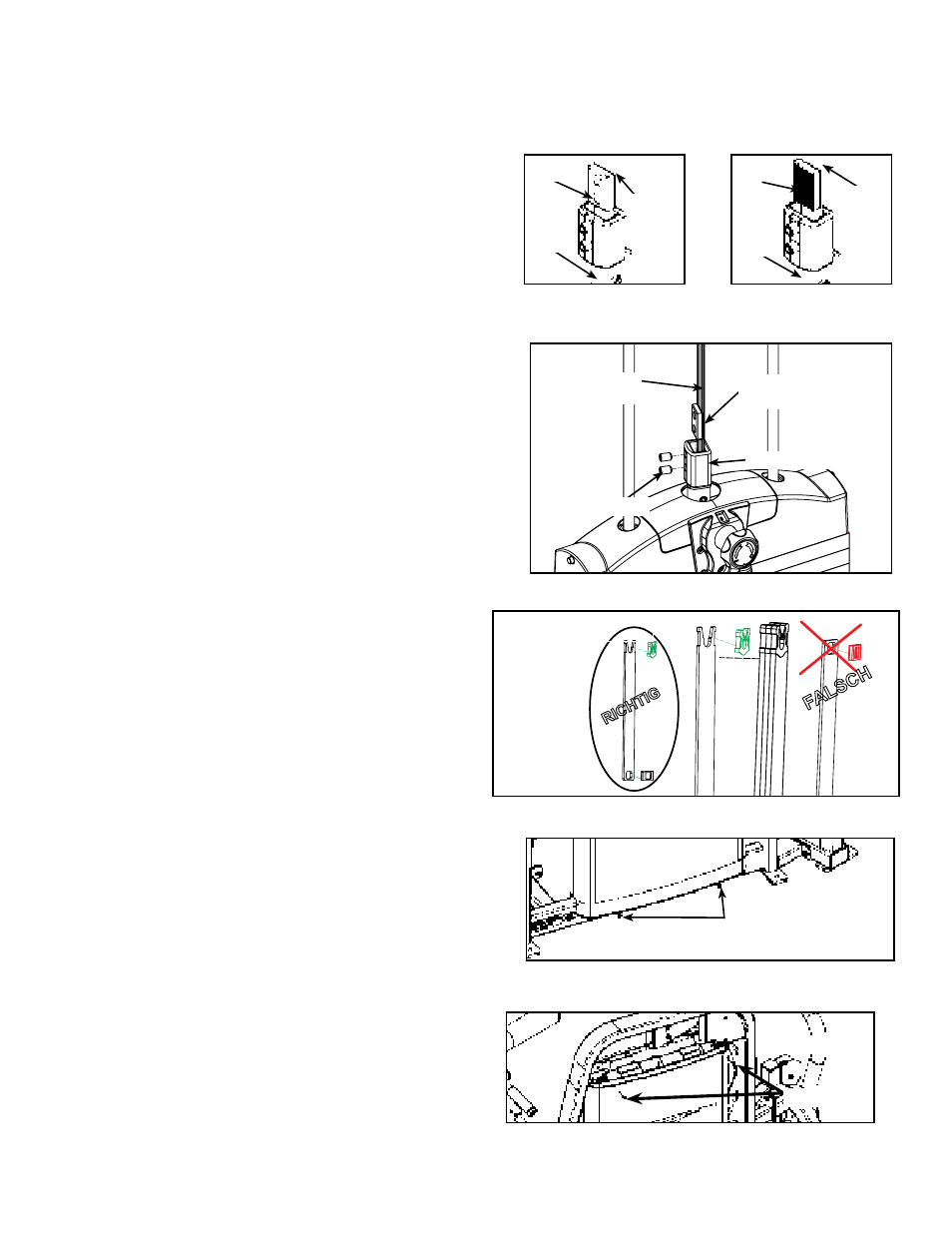

Richtige Riemenverlegung Falsche Riemenverlegung
Schaft
Band-
riemen
Einsatz
Schaft
Band-
riemen
Einsatz
Abbildung 10
Bandriemenklammer
Bandriemen Einsatz der
Bandriemenklammer
Stellschrauben
Abbildung 9B Abbildung 9A
Abbildung 11
FALSCH
RICHTIG
Stufengewichte
