Bedienungsanleitung für Cybex

9

C. Den oberen Sicherungsring mit einer Außen-Sicherungs-

ringzange von einer der Führungsstangen entfernen und die

Führungsstange vorsichtig absenken. Siehe Abbildung 6.

D. Den unteren Sicherungsring und die Federscheibe von der

Führungsstange entfernen. Schritte 6C und 6D wiederholen,

um beide Sicherungsringe von der anderen Führungsstange zu

entfernen.

E. Die Führungsstangen möglichst (vom Gerät weg) nach

außen neigen, um ausreichend Platz für den Einbau der

Gewichtsplatten zu erhalten.

F. Das obere Gewicht nach oben aus dem Gerät nehmen

und vorsichtig beiseite legen.

G. Die gesamte Länge der Führungsstangen gut abwischen. Eine

dünne Schicht Leichtlauföl auf die Stangen auftragen.

H. Die Gewichtsplatten vorsichtig einzeln installieren. HINWEIS: Die Gewichtsplatten beim Einbau so positionieren, dass die

breiten Kanten der Buchsen nach oben und die schmalen Kanten der Buchsen nach unten zeigen. Siehe Abbildungen 7A

und 7B.

I. Das obere Gewicht auf die Führungsstangen schieben.

J. Den unteren Sicherungsring und die Federscheibe (ca. 7,5 cm vom oberen Ende der Führungsstange)

an der Führungsstange anbringen.

K. Die Führungsstange durch die Montageöffnung anheben und den oberen Sicherungsring anbringen.

L. Die Führungsstange absenken und mit dem unteren Sicherungsring befestigen. Schritte 6J bis 6L für die

andere Führungsstange wiederholen.

7. Verlegung des Bandriemens.

A. Den Bandriemen durch die Riemenscheibenhalterung in der

vorderen Verkleidung verlegen. Das Ende des Bandriemens

dann zum oberen Gewicht nach unten verlegen.

B. Überprüfen, ob die Bandriemenklammer am oberen Gewicht

ordnungsgemäß mit der oberen Riemenscheibe ausgerichtet

ist.

HINWEIS: Der Bandriemen muss in einer geraden Linie

von der Riemenscheibe zur Bandriemenklammer verlaufen.

Siehe Abbildung 6.

HINWEIS: Abbildung 8 zeigt eine

Draufsicht von der oberen Riemenscheibe auf die obere

Platte.

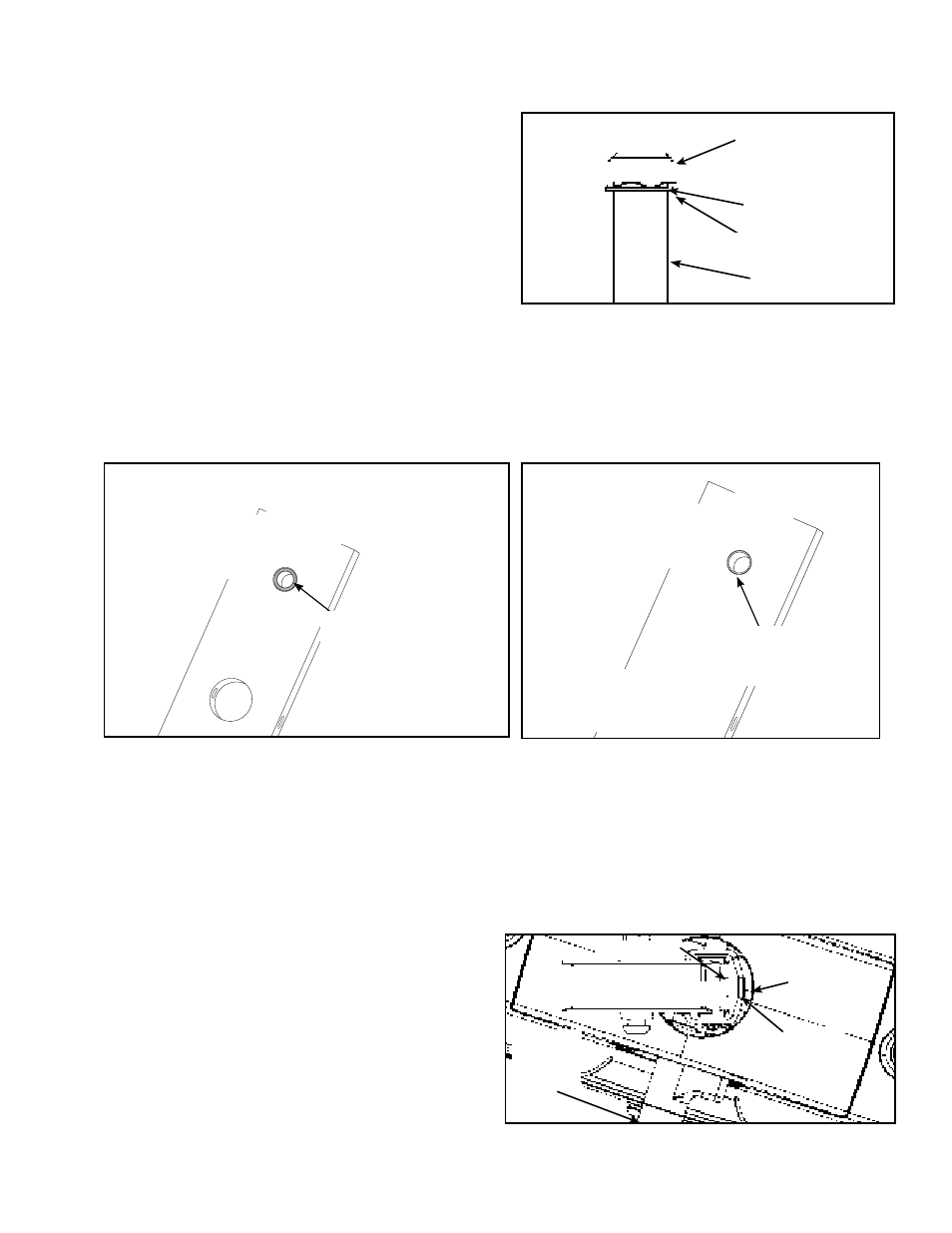

Abbildung 6

Oberer Sicherungsring

Unterer Sicherungsring

Rahmen

Führungsstange

Federscheibe

Abbildung 8

Obere Riemenscheibe

Bandriemen

Einsatz

Stufen-

gewicht-

Wahl-

knopf

Stellschraube

SCHMALE

Buchsenkante

FALSCH

BREITE

Buchsenkante

zeigt nach oben

RICHTIG

HINWEIS: Die schmale

Buchsenkante muss nach

unten zeigen.

Abbildung 7A

Abbildung 7B
