11

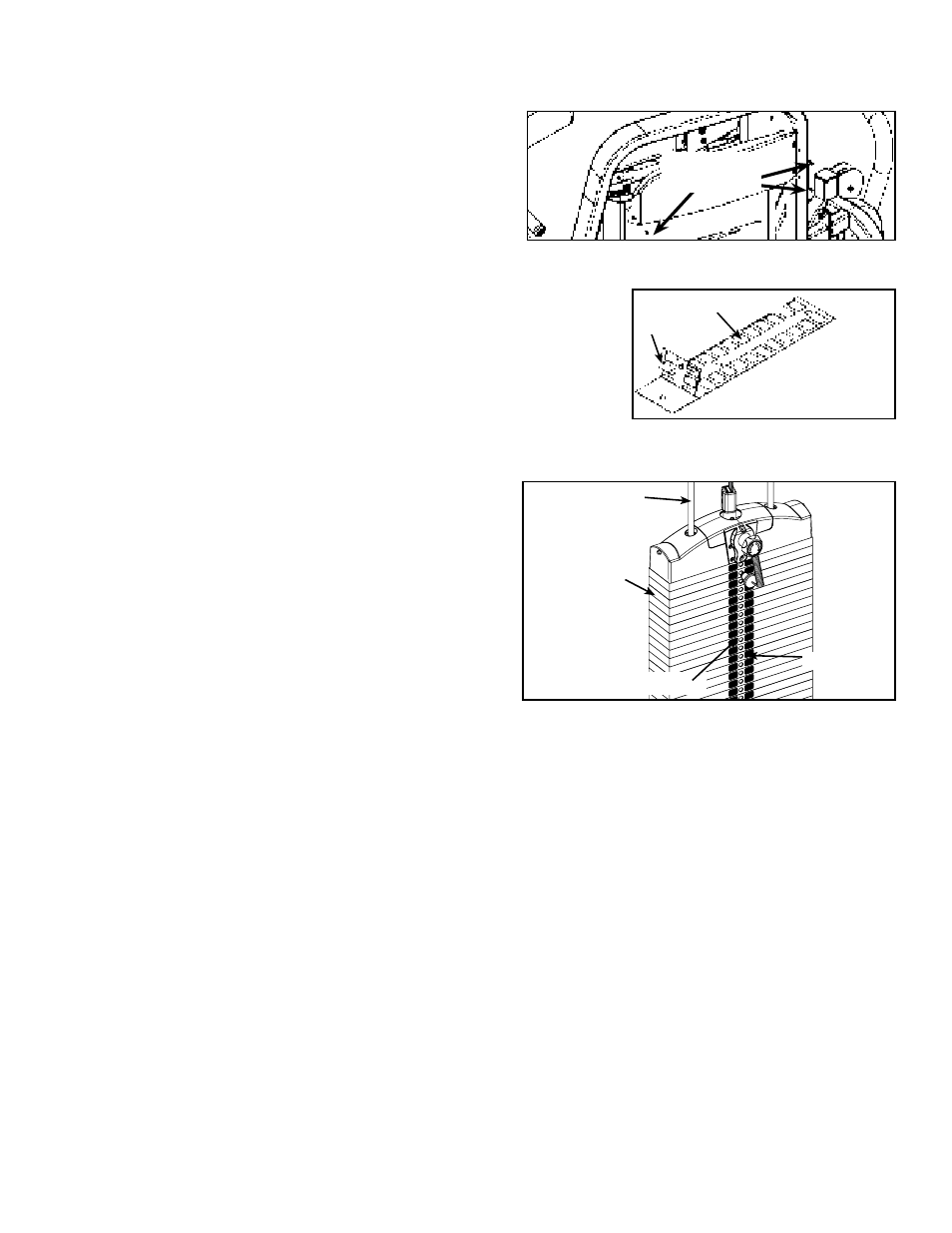

9. Aufkleber der Gewichtsplatten anbringen.
HINWEIS: Sie können die Gewichte mit US-Pounds, Kilogramm
oder beidem kennzeichnen.
A. Die Rückseite des Aufklebers langsam und vorsichtig abziehen.
Siehe Abbildung 15. HINWEIS: Beim Abziehen der Rückseite
sicherstellen, dass der Aufkleber am vorderen Haftetikett kleben
bleibt.
B. Die Öffnungen im Aufkleber mit den entsprechenden Öffnungen
im Gewichtssatz ausrichten. HINWEIS: Die Haftseite darf den
Gewichtssatz bei diesem Schritt nicht berühren.
C. Einen Führungsbolzen in jede Öffnung der Vorlage einführen.
HINWEIS: Als Führungsbolzen kann ein beliebiges Teil
verwendet werden, das durch die Gewichtssatzöffnung passt
(z. B. ein Gewichtssatz-Steckbolzen).
D. Den Aufkleber sorgfältig ausrichten und auf die
Gewichtsplatten aufdrücken.
E. Die Vorderseite vorsichtig abziehen; die Aufkleber
verbleiben auf den Gewichtsplatten. Siehe Abbildung 16.
HINWEIS: Das Trainingsgerät muss regelmäßig überprüft und gewartet
werden. Erforderliche Prüfungs- und Wartungsmaßnahmen
sind in der CYBEX Eagle Bedienungsanleitung zu finden.
Wenn die CYBEX
Eagle Bedienungsanleitung nicht verfügbar ist oder
wenn Sie Fragen oder Probleme haben, wenden Sie
sich telefonisch unter +1 888 462 9239 an den CYBEX-
Kundendienst. Außerhalb der USA ist der Cybex Kundendienst
telefonisch unter +1 508 533 4300
zu erreichen.
10. Prüfung der ordnungsgemäßen Funktion.
11. Trainingsgerät auf dem Boden verankern.
A. Das Trainingsgerät mit den an jedem Gerät vorhandenen
Ankerbohrungen fest mit dem Boden verankern.
HINWEIS: Cybex ist nicht für die Verankerung des Trainingsgeräts verantwortlich. Wenden Sie sich hierfür an einen
Spezialisten.
HINWEIS: Befestigungselemente mit einer Zugfestigkeit von mindestens 250 kp (500 lbs.) verwenden (3/8-Zoll-Schrauben der Klasse
2 oder stärker).
HINWEIS: Wenn Füße oder Rahmen des Geräts den Boden nicht berühren, das Gerät NICHT mit den Ankerschrauben
nach unten ziehen. Vom Boden abgehobene Füße oder Rahmen zunächst mit Beilagscheiben unterlegen.
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
18.0
140
120
100
80
60
160
180
81.0
144.0
135.0
126.0
117.0
108.0
200 99.0
90.0
300
280
260
240
220
320
340
153.0
180.0
360
171.0
162.0
400
380
20
9.0
72.0
63.0
54.0
45.0
36.0
40
27.0
18.0
140
120
100
80
60
160
1
2
10
11
8
9
7
5
4
12
14
13
15
16
17
18
19
20
3
6
Abbildung 16
Pound
Gewichtssatz
Kilogramm
Führungsstange
Abbildung 15
Vorderseite
Abbildung 14
Kreuzschlitz-
schraube (3)
Rückschicht
